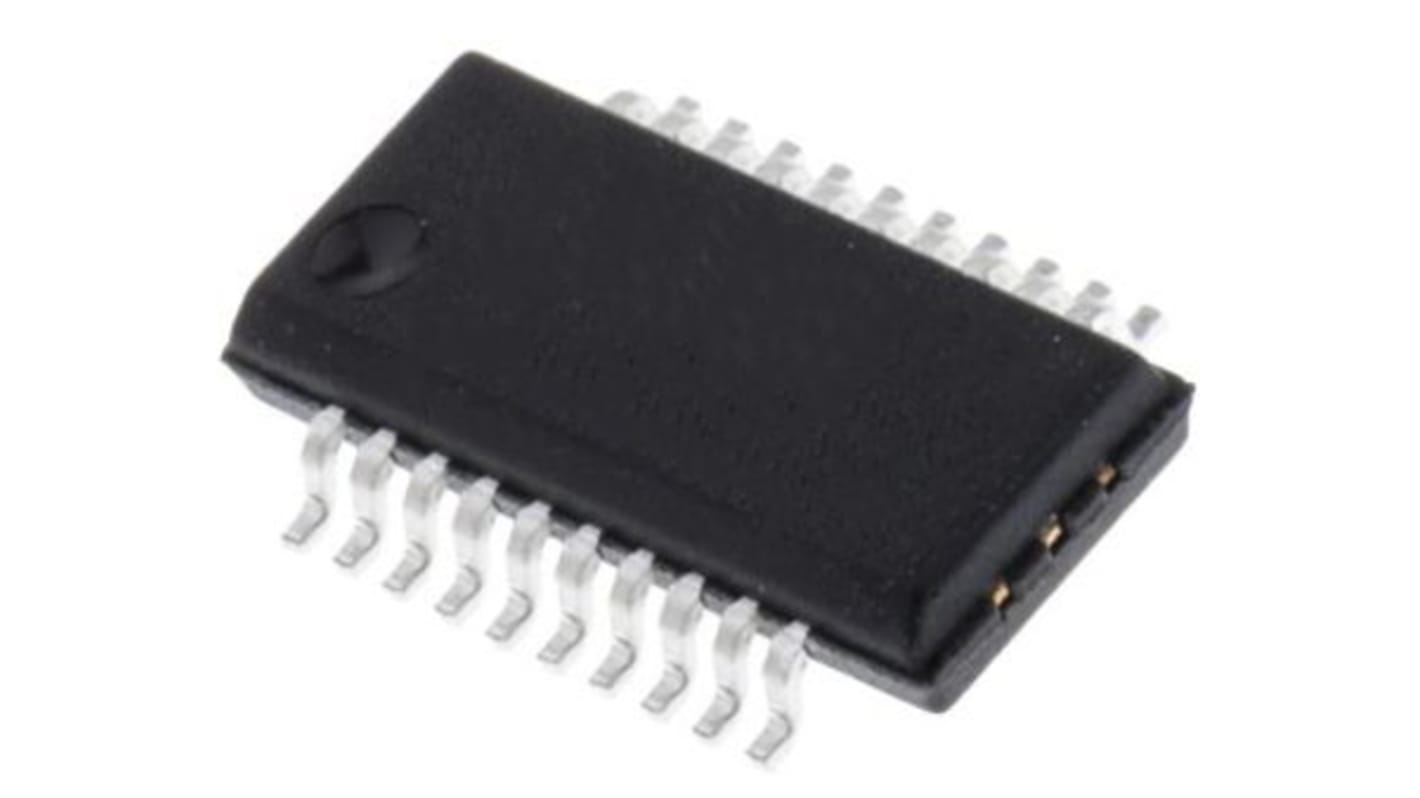

Renesas Electronics QS3245QG バススイッチ, 20-Pin 1 x 1:1 QSOP
- RS品番:
- 217-7952
- メーカー型番:
- QS3245QG
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本55個入り) 小計：*
￥3,422.98
(税抜)
￥3,765.30
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 1,540 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 55 - 220 | ￥62.236 | ￥3,423 |
| 275 - 495 | ￥60.727 | ￥3,340 |
| 550 - 1320 | ￥57.691 | ￥3,173 |
| 1375 - 2695 | ￥55.745 | ￥3,066 |
| 2750 + | ￥54.20 | ￥2,981 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 217-7952
- メーカー型番:
- QS3245QG
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| 論理回路 | CMOS | |
| プロダクトタイプ | バススイッチ | |
| 構成 | 1 x 1:1 | |
| 1チップ当たりのエレメント数 | 9 | |
| 取付タイプ | 表面 | |
| 最大静止電流 | 3μA | |
| 最小電源電圧 | 2.3V | |
| パッケージ型式 | QSOP | |
| ピン数 | 20 | |
| 最大電源電圧 | 3.6V | |
| 最大オン状態抵抗値 | 15Ω | |
| 最大伝搬遅延時間@CL | 0.25ns | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| シリーズ | QS3245 | |
| 規格 / 承認 | RoHS | |
| 長さ | 8.7mm | |
| 高さ | 1.47mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
論理回路 CMOS | ||
プロダクトタイプ バススイッチ | ||
構成 1 x 1:1 | ||
1チップ当たりのエレメント数 9 | ||
取付タイプ 表面 | ||
最大静止電流 3μA | ||
最小電源電圧 2.3V | ||
パッケージ型式 QSOP | ||
ピン数 20 | ||
最大電源電圧 3.6V | ||
最大オン状態抵抗値 15Ω | ||
最大伝搬遅延時間@CL 0.25ns | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
シリーズ QS3245 | ||
規格 / 承認 RoHS | ||
長さ 8.7mm | ||
高さ 1.47mm | ||
自動車規格 なし | ||
Renesas Electronics の QS3245 は、 74FCT245 、 74F245 、 74ALS/AS / LS245 8 ビットトランシーバと互換性のあるピン配列で、高速 CMOS TTL 互換バススイッチ 8 個セットを提供しています。QS3245 は低オン抵抗で、伝搬遅延を増加させずに、さらにグランドバウンスノイズを生成せずに入力を出力に接続できます。QS3245 は、 -40 → +85 ° C で動作します。
VCC にダイオードを内蔵していない強化 N チャンネル FET
5 Ω の双方向スイッチで入力を出力に接続します
伝搬遅延がゼロで、グラウンドバウンスがゼロです
すべてのスイッチと制御入力にアンダーシュートクランプダイオードを装備
TTL 互換制御入力
ホットスワップ、ホットドッキング
電圧変換（ 5 → 3.3 V ）
省電力
静電容量の低減と絶縁
クロックゲーティング
バススイッチング及び絶縁
