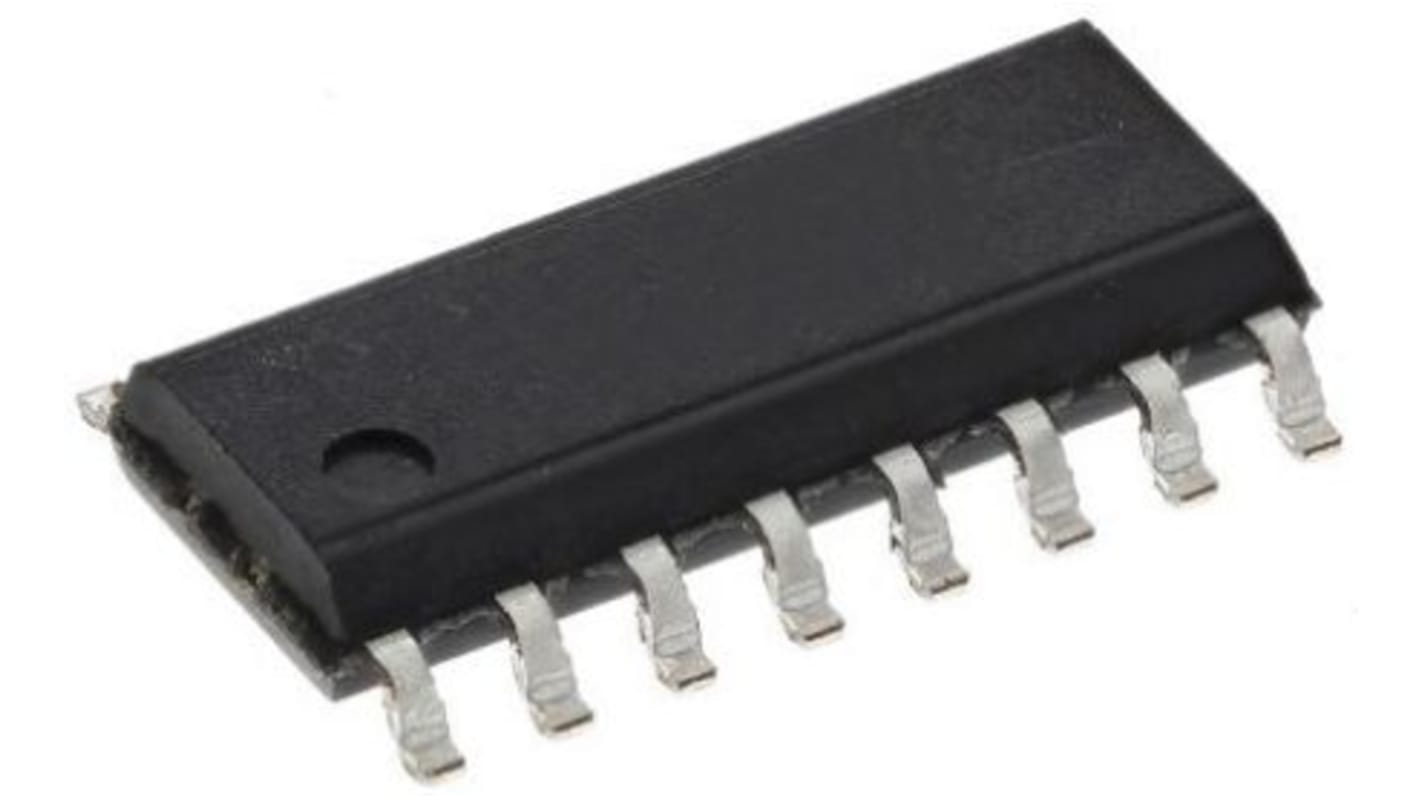

Renesas Electronics QS3125QG バススイッチ, 16-Pin 1 x 1:1
- RS品番:
- 263-8012
- メーカー型番:
- QS3125QG
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
1 袋(1袋10個入り) 小計：*
￥735.00
(税抜)
￥808.50
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 870 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 10 | ￥73.50 | ￥735 |
| 20 + | ￥72.20 | ￥722 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 263-8012
- メーカー型番:
- QS3125QG
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| 論理回路 | CMOS | |
| プロダクトタイプ | バススイッチ | |
| 構成 | 1 x 1:1 | |
| 1チップ当たりのエレメント数 | 8 | |
| 最大静止電流 | 3μA | |
| 最小電源電圧 | -0.5V | |
| ピン数 | 16 | |
| 最大電源電圧 | 7V | |
| 動作温度 Min | -40°C | |
| 最大伝搬遅延時間@CL | 0.25ns | |
| 最大オン状態抵抗値 | 7Ω | |
| 動作温度 Max | 85°C | |
| シリーズ | QS3125 | |
| 規格 / 承認 | No | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
論理回路 CMOS | ||
プロダクトタイプ バススイッチ | ||
構成 1 x 1:1 | ||
1チップ当たりのエレメント数 8 | ||
最大静止電流 3μA | ||
最小電源電圧 -0.5V | ||
ピン数 16 | ||
最大電源電圧 7V | ||
動作温度 Min -40°C | ||
最大伝搬遅延時間@CL 0.25ns | ||
最大オン状態抵抗値 7Ω | ||
動作温度 Max 85°C | ||
シリーズ QS3125 | ||
規格 / 承認 No | ||
自動車規格 なし | ||
ルネサスエレクトロニクスクイックスイッチは、4つの高速低抵抗CMOSスイッチのセットで、拡散遅延や追加のアースバウンスノイズを生成せずに入力を出力に接続します。個々のイネーブルは、スイッチをオンにするために使用されます。デバイスがシステムにノイズ、アースバウンス、拡散遅延、又は大幅な消費電力を追加しないため、信号及び制御スイッチングに最適です。ビデオなどのアナログスイッチング用途にも使用できます。
Vccへの固有ダイオードなしでNチャンネルFETを強化
74'125機能と互換性のあるピン
拡散遅延ゼロ、追加アースブーンスゼロ
すべてのスイッチ及び制御入力にアンダーショットクランプダイオード
QSOP及びSOICパッケージを用意
