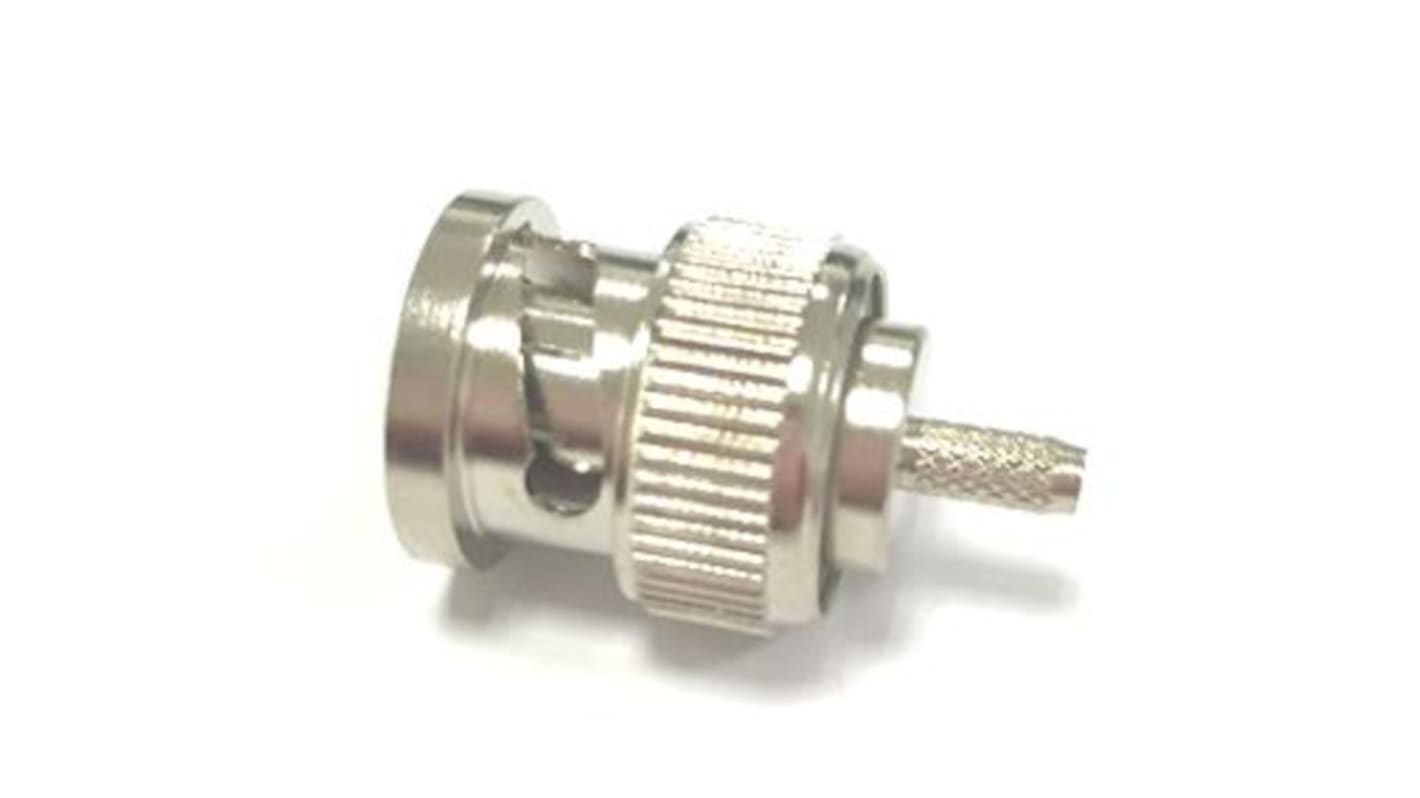

RS PRO 同軸コネクタ プラグ ケーブルマウント BNCコネクタ
RS品番:
217-7789
メーカー/ブランド名:
RS PRO
同軸ケーブルコネクタ・同軸コネクタ の一覧へ
2586 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
数量を選択または入力
個
数量を選択または入力
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥650.00
(税抜)
¥715.00
(税込)
個
単価
1 +
¥650.00
RS品番:
217-7789
メーカー/ブランド名:
RS PRO
データシート
その他
詳細情報
仕様
RS PRO Datasheet
RoHSステータス: 適合
COO(原産国):
CN
RS Pro 50 Ω BNC
RS Pro は、同軸コネクタが必要な場合に信頼できるゴーツーブランドです。優れた信号転送を実現する最新の RF コネクタを導入しました。よくすると、同軸コネクタはニッケルや黄銅などの高品質素材製の 50 Ω オス RF BNC コネクタで、便利なバヨネットカップリングシステムを備えています。この BNC コネクタは、医療テスト機器、通信、及びアンテナ接続で一般的に使用されています。
RS Pro BNC コネクタは、圧着ケーブル取り付け用途向けに設計された高品質のストレート無線周波数( RF )コネクタで、メス BNC 同軸ケーブルアセンブリとかん合します。この同軸コネクタは、頑丈なニッケルめっきボディ、長いサービス寿命にわたって優れた導電性を発揮する金めっきセンターピンコンタクト、及び PTFE 絶縁体を備えています。
特長と利点
オス BNC コネクタ
ケーブル取り付け
ボディにニッケルめっき
黄銅コンタクト材質
コンタクトのめっき:ニッケル
圧着終端
絶縁材: PTFE
電気仕様
使用温度範囲: -45 → +80 ° C
特性インピーダンス 50 Ω
周波数範囲: 0 → 4 GHz
動作電圧: 500 V
絶縁抵抗: ≥1000MΩ
中圧 1000 V ( rms )
VSWR :≤ 1.5
動作寿命: 500 回
考慮事項
RS Pro では、 BNC コネクタを取り付けるためのさまざまな圧着工具を用意しています。改良されたフィルタを使用して、最適なソリューションをお探しください。 RS の製品をご覧ください。
用途
アンテナ接続
ケーブルモデム
通信
医療機器
CCTV
特性
オス/メス
オス
同軸コネクタタイプ
BNCコネクタ
実装タイプ
ケーブルマウント
インピーダンス
50Ω
結線方法
圧着
接続方向
ストレート
適合ケーブル
同軸
動作周波数
4GHz
表面処理:本体
ニッケル
動作温度 Min
-45°C
動作温度 Max
+80°C
コンタクト材質
真鍮
表面処理:コンタクト
ニッケル
接合型
バヨネットカップリング
