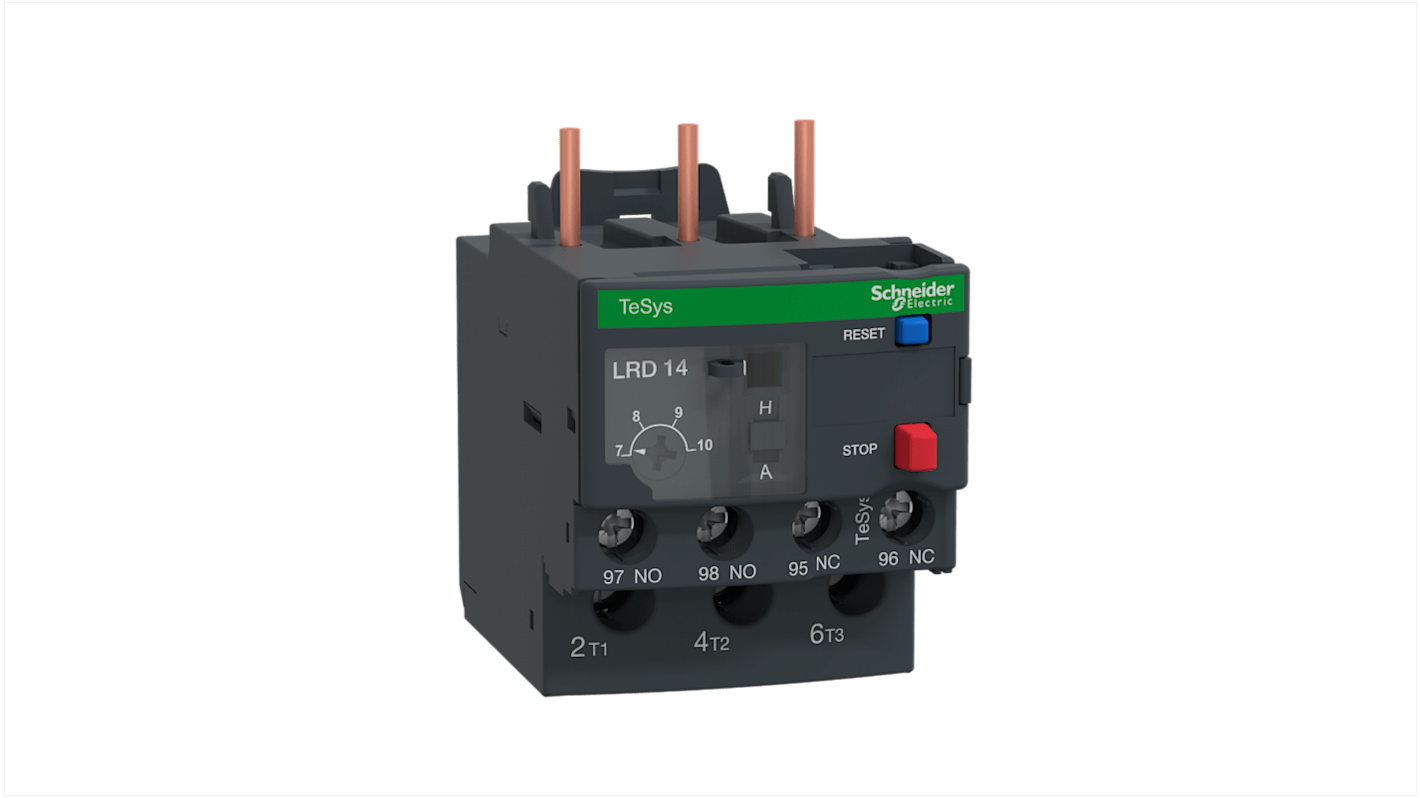

Schneider Electric オーバーロードリレー TeSyS LRシリーズ 1 NO / 1 NC, 10A, 7 A 10A, 4 kW 3P

サーマルリレー の一覧へ
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。

代替品 / 類似品

この製品は現在お取り扱いしておりません。 お勧めの代替品です。

presentation
Siemens 熱動過負荷リレー SIRIUS 3RU2シリーズ 1 NO / 1 NC, 10A, 7 A 10A, 7.5 kW 3P
RS品番
706-1645

購入単位は 個

￥22,867

(税抜)

￥25,154

(税込)

RS品番:
394-9352
Distrelec 品番:
136-22-710
メーカー型番:
LRD14
メーカー/ブランド名:
シュナイダーエレクトリック
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

シュナイダーエレクトリック

モーター定格電流

10, 7A

プロダクトタイプ

オーバーロードリレー

リレー接点電流

10A

取付タイプ

直接

シリーズ

TeSyS LR

許容入力

4kW

回路

3P

終端処理

ねじ

通常端子構成

1 NO / 1 NC

リセット方法

自動および手動

IP保護等級

保護等級：IP20

幅

45mm

調整可能な電流範囲

7 to 10 A

補助接点数

2

動作温度 Min

-20°C

動作温度 Max

60°C

長さ

66mm

接触電圧

690V ac

規格 / 承認

UL Approved, UL 60947-5-1, UL 60947-4-1, EN/IEC 60947-5-1, EN/IEC 60947-4-1, EC Approved, EAC Approved, DNV-GL Approved, CSA C22.2 No 60947-5-1, CSA C22.2 No 60947-4-1, CSA Approved

深さ

70mm

Better World 製品

はい

電源電圧

690V ac

RoHSステータス: 対象外

COO（原産国）:
FR

Schneider Electric過負荷リレー、7 → 10 A熱保護調整範囲、690 V ac動作電圧 - TeSysシリーズ - LRD14


電気モータを動作させるには、このSchneider Electricの過負荷リレーとかん合してください。このユニットは、位相障害と電流スパイクを検出し、障害からアプリケーションを保護し、ダウンタイムを防止します。内蔵テストボタンにより、すべてがスムーズに動作するようにトリッピングをシミュレートできます。この頑丈なプラスチック製ハウジングは、IP20の接触保護等級を備えているため、衝撃のリスクなしでデバイスを取り扱うことができます。柔軟性については、コンタクタの下に取り付けるか、プレート又はDINレール取り付け用のアクセサリを使用することができます。

特長と利点


• 防振接続用のねじクランプ端子

• 123 (L) x 45 (W) x 66 mm (H)のコンパクトな寸法でスペースを最小限に抑え

• 耐衝撃性により、誤接続を防止

• -20 → +80 °Cの温度で信頼性の高い動作

用途


• 組み立て及び梱包ライン

• 発電機

• 医療システム

• 自動ゲート

この過負荷リレーで、どのように適切な電流保護レベルを選択しますか?


ユニットの設定は簡単です。熱調整ダイヤルをドライバで回して電流制限を選択するだけです。その後、ハンドメイドを防ぐためにロックすることができる透明なカバーを閉じます。

Schneider Electric | TeSys LRD シリーズ | 熱過負荷リレー


Schneider Electric の TeSys LRD シリーズは、手動又は自動リセット機能付きの熱過負荷リレー製品です。 0.1 → 150 A 及び 0.06 → 75 kW の範囲で、自動制御を向上できます。安全で効果的な保護を提供する LRD 過負荷リレーは信頼性が高く、最大 150 A のモータ定格全範囲に対応します。非常にコンパクトなスタータをお探しの場合は、 TeSys D コンタクタと組み合わせることができます。スクリュークランプ端子、スプリング端子、リング端子、 EverLink 端子を介して簡単に取り付けられるように設計されており、手動リセットも内蔵されています。

EverLink 技術とは何ですか？

取り外し可能な Terminal Block 、接触器、回路ブレーカは、垂直方向にアクセサリなしでリンクできます。同じレール上で、 1 分以内に接続できます。接続点での熱損失を低減し、クリープを発生させずにこの技術を使用することで、品質管理配線、連続稼働、迅速な組み立て、寸法の縮小を実現します。

特長と利点:


•配線前キット

•電気的、手動、自動のリモートリセット

•個別取り付け用 Terminal Block

•シール可能なフラップ

•振動や温度サイクルに対する耐性

対応するコンタクタシリーズ：

LC1D09

LC1D12 を使用します

LC1D18

LC1D25

LC1D32 です

LC1D38 です

保護等級及び安全機能：


• TH は IEC 60068 に適合しています

• IP20 (IEC60529に準拠)

• ATEX D 94/9/CE 、 EN 60947-4-1 、 EN 60947-5-1 、 IEC60947-4-1 、 IEC60947-5-1 、 IEC60947-5-1 、 UL508 及び

CSA C22.2 No 14 規格です

• ATEX INERIS 、 BV 、 CCC 、 CSA 、 DNV 、 GL 、 GOST 、 LROS （ Lloyds register of shipping ）、 RINA 、 UL 認定

•振動 6 Gn IEC 60068-2-6

• 60068-2-7 の 11 ミリ秒間、 15 Gn をショックします

用途 - 産業、インフラストラクチャ、建築、その他の用途：

•標準的なモーター保護

•回線保護

•保護 : モーター過負荷、ストール、位相損失
