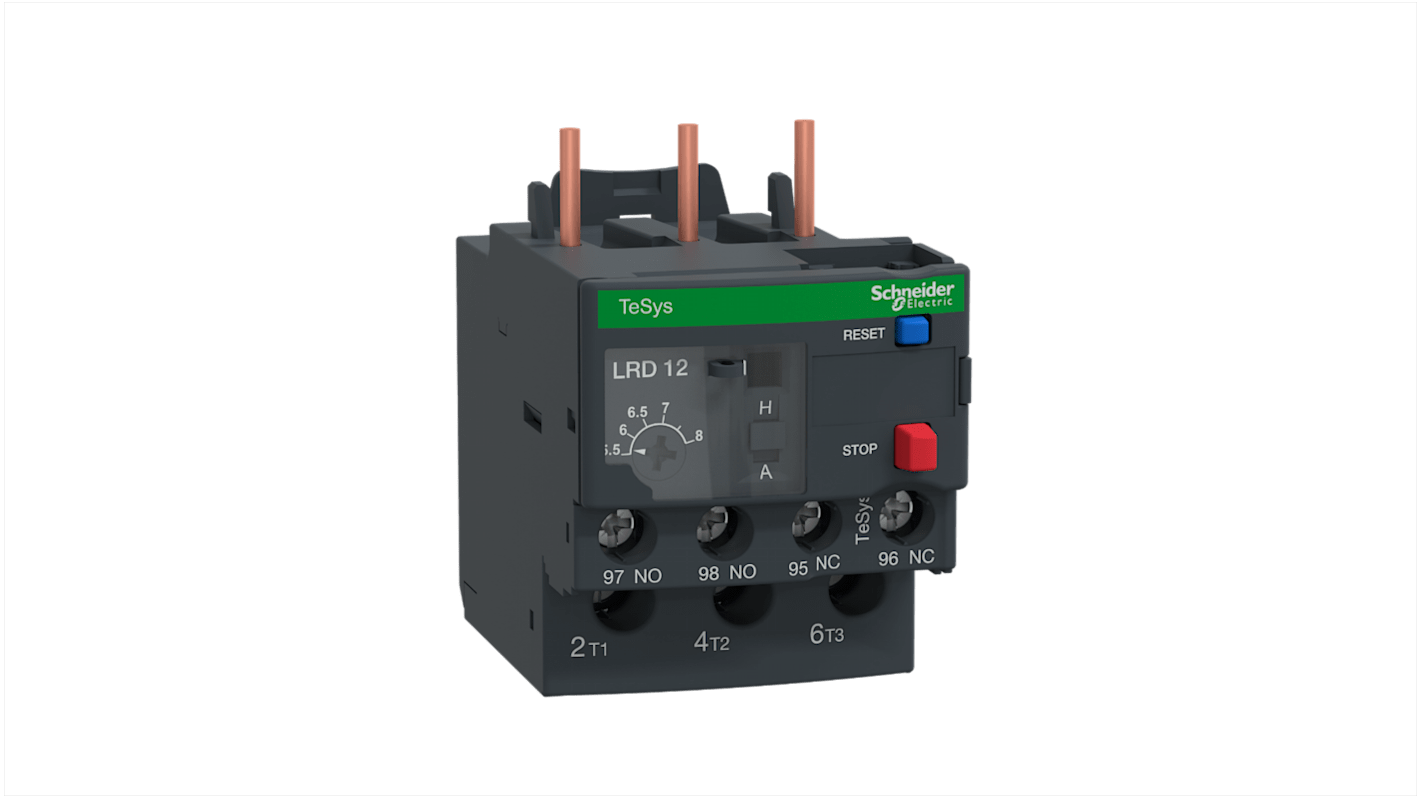

Schneider Electric オーバーロードリレー TeSyS LRシリーズ 1 NO / 1 NC, 5.5A, 8 A 8A, 3 kW 3P
- RS品番:
- 394-9368
- Distrelec 品番:
- 136-22-709
- メーカー型番:
- LRD12
- メーカー/ブランド名:
- シュナイダーエレクトリック
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
- RS品番:
- 394-9368
- Distrelec 品番:
- 136-22-709
- メーカー型番:
- LRD12
- メーカー/ブランド名:
- シュナイダーエレクトリック
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シュナイダーエレクトリック | |
| プロダクトタイプ | オーバーロードリレー | |
| モーター定格電流 | 5.5, 8A | |
| リレー接点電流 | 8A | |
| シリーズ | TeSyS LR | |
| 取付タイプ | 直接 | |
| 許容入力 | 3kW | |
| 回路 | 3P | |
| 通常端子構成 | 1 NO / 1 NC | |
| 終端処理 | ねじ | |
| IP保護等級 | 保護等級：IP20 | |
| リセット方法 | 自動および手動 | |
| 調整可能な電流範囲 | 5.5 to 8 A | |
| 補助接点数 | 2 | |
| 動作温度 Min | -20°C | |
| 幅 | 45mm | |
| 動作温度 Max | 60°C | |
| 接触電圧 | 690V ac | |
| 長さ | 123mm | |
| 深さ | 66mm | |
| 規格 / 承認 | UL Approved, UL 60947-5-1, UL 60947-4-1, EN/IEC 60947-5-1, EN/IEC 60947-4-1, EC Approved, EAC Approved, DNV-GL Approved, CSA C22.2 No 60947-5-1, CSA C22.2 No 60947-4-1, CSA Approved | |
| 電源電圧 | 690V | |
| すべて選択 | ||
|---|---|---|
ブランド シュナイダーエレクトリック | ||
プロダクトタイプ オーバーロードリレー | ||
モーター定格電流 5.5, 8A | ||
リレー接点電流 8A | ||
シリーズ TeSyS LR | ||
取付タイプ 直接 | ||
許容入力 3kW | ||
回路 3P | ||
通常端子構成 1 NO / 1 NC | ||
終端処理 ねじ | ||
IP保護等級 保護等級：IP20 | ||
リセット方法 自動および手動 | ||
調整可能な電流範囲 5.5 to 8 A | ||
補助接点数 2 | ||
動作温度 Min -20°C | ||
幅 45mm | ||
動作温度 Max 60°C | ||
接触電圧 690V ac | ||
長さ 123mm | ||
深さ 66mm | ||
規格 / 承認 UL Approved, UL 60947-5-1, UL 60947-4-1, EN/IEC 60947-5-1, EN/IEC 60947-4-1, EC Approved, EAC Approved, DNV-GL Approved, CSA C22.2 No 60947-5-1, CSA C22.2 No 60947-4-1, CSA Approved | ||
電源電圧 690V | ||
RoHSステータス: 対象外
- COO（原産国）:
- FR
Schneider Electric LRDシリーズ過負荷リレー、5.5 → 8 A FLCモータ定格、690 V acコンタクト定格電圧 - LRD12
この過負荷リレーは、TeSysシリーズで使用するために特別に設計されたモータ保護のための重要なコンポーネントです。長さ66mm、幅45mm、奥行き70mmで、5.5～8Aの電流範囲で動作するモーターの安全性を確保します。自動リセットオプションや手動リセットオプションなどの機能を備えたこのデバイスは、高電圧環境でも優れた性能を発揮します。
特長と利点
• 熱保護クラス10Aにより、モータバーナウトのリスクを低減
• 3極構成により、多様な接続性を実現
• 自動リセット機能により、動作効率を向上
• 最大690 Vの高電圧耐性により、要求の厳しい環境でも信頼性を発揮
• ねじ止め端子接続により、簡単な取り付けが可能
• 1NO + 1NCの補助接点構成で機能性を向上
用途
• 効果的な保護のためにモーター制御パネルに使用
• 信頼性の高い過負荷保護が必要な場合に最適
• 様々な産業用モータ構成に統合
• 温度変化の激しい環境で使用
• 安全性を高めるため、ダイレクトコンタクタと共に一般的に使用
このデバイスは、モータ動作の安全性をどのように保証しますか?
過負荷リレーは、モータ電流が設定された制限を超えるとトリップ機構を作動させ、過熱や潜在的な損傷を防止します。指定された範囲に応じて熱保護を調整し、さまざまなモーターサイズに合わせた安全性を提供します。
ねじ止め端子接続が設置に便利な理由は何ですか?
ねじ止め端子接続は、さまざまなケーブルタイプとサイズに対応し、確実で信頼性の高い接続を保証し、取り付けプロセスを簡素化し、メンテナンスを容易にします。
このリレーは、さまざまなモータサイズに効果的に対応できますか?
はい、定格5.5～8Aのモーターで効率的に動作するため、過負荷保護を必要とする小規模から中規模の用途に多用途に使用できます。
