- RS品番:
- 542-2461
- メーカー型番:
- LR97D015B
- メーカー/ブランド名:
- Schneider Electric
- RS品番:
- 542-2461
- メーカー型番:
- LR97D015B
- メーカー/ブランド名:
- Schneider Electric
その他
RoHSステータス: 該当なし
詳細情報

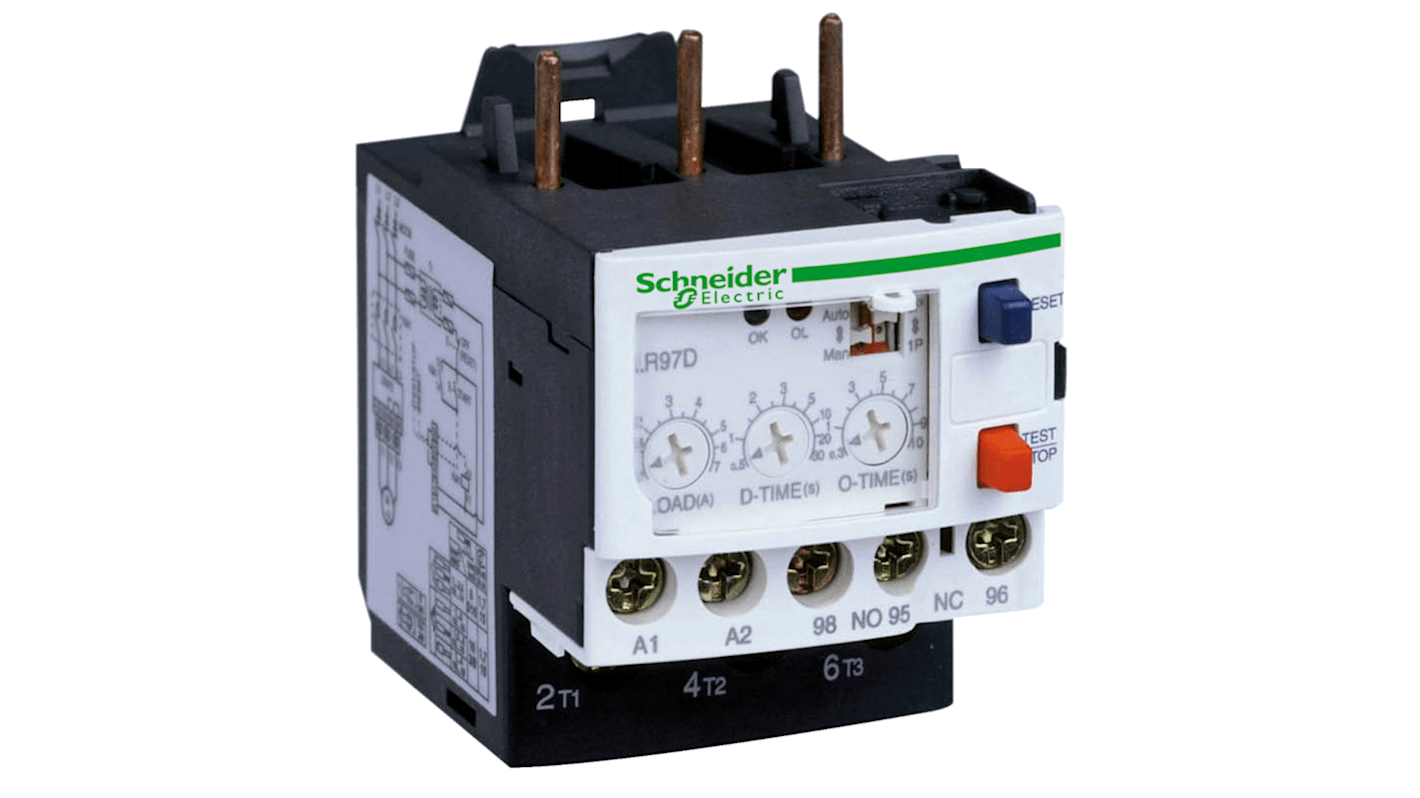

LR97 D電子過電流リレー
機械類が、始動困難、ジャミング、高抵抗性トルク / 高慣性、機械的故障などの影響を受けるおそれがある場合の機械の保護要件に最適
1 N/O及び1 N/Cコンタクト
LED状態表示: 電圧、始動、定常状態、過負荷、トリップ
監視対象のトリップ状態: 過電流、ロータロック、相故障(L1、L2、L3)
手動又は自動リセット
H 64.5 mm x W 45 mm x D 67.5 mm
1 N/O及び1 N/Cコンタクト
LED状態表示: 電圧、始動、定常状態、過負荷、トリップ
監視対象のトリップ状態: 過電流、ロータロック、相故障(L1、L2、L3)
手動又は自動リセット
H 64.5 mm x W 45 mm x D 67.5 mm
備考
電流範囲(A)は、リレー設定範囲を表します。トリップ感度を考慮するため、使用可能な電流範囲は、提示されている最大値未満になります。具体的な製品情報については、メーカーのデータシートを参照してください。
仕様
特性 | |
---|---|
モーター定格電流 | 0.3 → 1.5 A |
コンタクトの定格電流 | 1.5 A |
製品シリーズ | TeSys |
シリーズ | LR97 D |
取付方法 | Direct Contactor |
許容入力 | 55 W |
通常端子構成 | 1NO + 1NC |
接続方式 | Screw |
リセット方法 | Automatic, Manual |
幅 | 45mm |
補助接点の数 | 2 |
奥行き | 67.5mm |
長さ | 64.5mm |
動作温度 Min | -25°C |
動作温度 Max | +60°C |
動作温度範囲 | -25 → +60 °C |
コンタクトの定格電圧 | 690 V ac |
電源電圧 | 24 V ac/dc |
