Schneider Electric TeSyS LR オーバーロードリレー, 1.2A, 7 A, 3P, 55 W, 直接
- RS品番:
- 542-2499
- メーカー型番:
- LR97D07B
- メーカー/ブランド名:
- シュナイダーエレクトリック
ボリュームディスカウント対象商品
一括購入価格オプションを表示1個小計：*
￥23,523.00
(税抜)
￥25,875.30
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年10月12日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 9 | ￥23,523 |
| 10 - 14 | ￥22,114 |
| 15 + | ￥21,178 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 542-2499
- メーカー型番:
- LR97D07B
- メーカー/ブランド名:
- シュナイダーエレクトリック
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シュナイダーエレクトリック | |
| プロダクトタイプ | オーバーロードリレー | |
| モーター定格電流 | 1.2, 7A | |
| リレー接点電流 | 7A | |
| シリーズ | TeSyS LR | |
| 取付タイプ | 直接 | |
| 回路 | 3P | |
| 許容入力 | 55W | |
| 終端処理 | ねじ | |
| 通常端子構成 | 1 NO / 1 NC | |
| リセット方法 | 自動および手動 | |
| IP保護等級 | 保護等級：IP20 | |
| 補助接点数 | 2 | |
| 幅 | 45mm | |
| 調整可能な電流範囲 | 1.2 → 7 A | |
| 動作温度 Min | -25°C | |
| 動作温度 Max | 60°C | |
| 長さ | 64.5mm | |
| 接触電圧 | 690V ac | |
| 深さ | 67.5mm | |
| 規格 / 承認 | CSA, GOST, IEC 60255-6, IEC 60947, UL | |
| 電源電圧 | 24V ac/dc | |
| すべて選択 | ||
|---|---|---|
ブランド シュナイダーエレクトリック | ||
プロダクトタイプ オーバーロードリレー | ||
モーター定格電流 1.2, 7A | ||
リレー接点電流 7A | ||
シリーズ TeSyS LR | ||
取付タイプ 直接 | ||
回路 3P | ||
許容入力 55W | ||
終端処理 ねじ | ||
通常端子構成 1 NO / 1 NC | ||
リセット方法 自動および手動 | ||
IP保護等級 保護等級：IP20 | ||
補助接点数 2 | ||
幅 45mm | ||
調整可能な電流範囲 1.2 → 7 A | ||
動作温度 Min -25°C | ||
動作温度 Max 60°C | ||
長さ 64.5mm | ||
接触電圧 690V ac | ||
深さ 67.5mm | ||
規格 / 承認 CSA, GOST, IEC 60255-6, IEC 60947, UL | ||
電源電圧 24V ac/dc | ||
RoHSステータス: 対象外

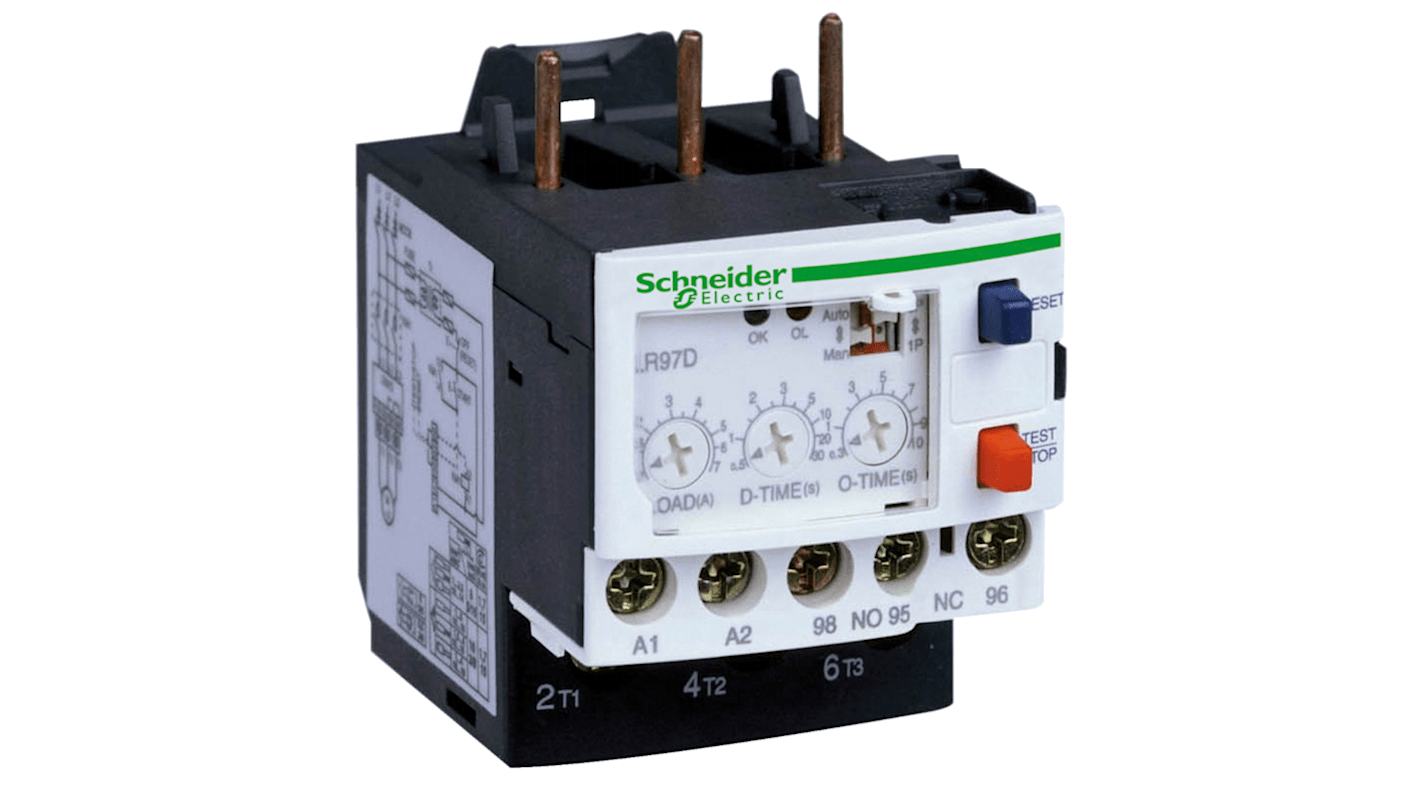

LR97 D電子過電流リレー
機械類が、始動困難、ジャミング、高抵抗性トルク / 高慣性、機械的故障などの影響を受けるおそれがある場合の機械の保護要件に最適
1 N/O及び1 N/Cコンタクト
LED状態表示: 電圧、始動、定常状態、過負荷、トリップ
監視対象のトリップ状態: 過電流、ロータロック、相故障(L1、L2、L3)
手動又は自動リセット
H 64.5 mm x W 45 mm x D 67.5 mm
Note
電流範囲(A)は、リレー設定範囲を表します。トリップ感度を考慮するため、使用可能な電流範囲は、提示されている最大値未満になります。具体的な製品情報については、メーカーのデータシートを参照してください。
