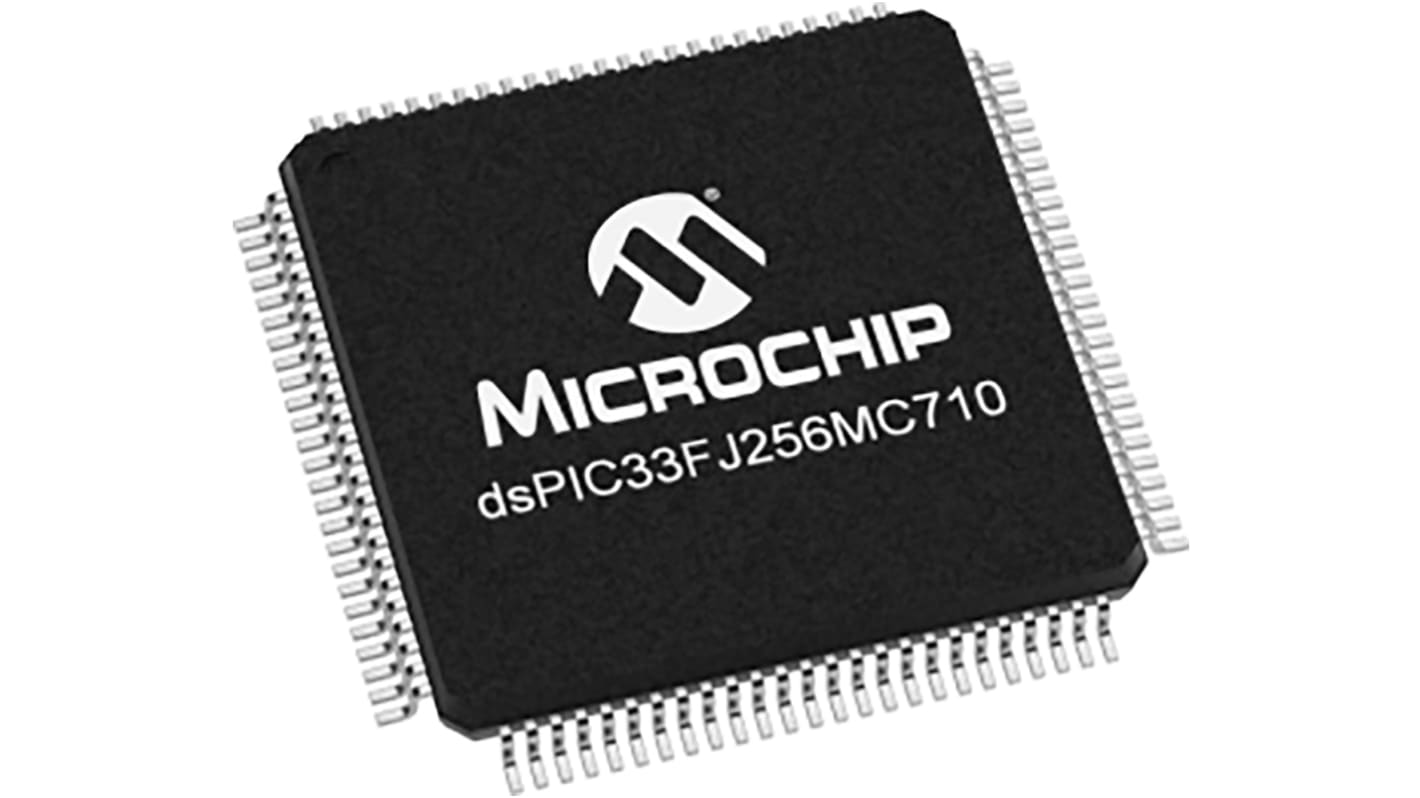

マイクロチップ, デジタルシグナルプロセッサ, 80MHz, 100-Pin, DSPIC33FJ256MC710-I/PF
- RS品番:
- 177-3892
- メーカー型番:
- DSPIC33FJ256MC710-I/PF
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1個小計：*
￥1,885.00
(税抜)
￥2,073.50
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 38 は 2025年12月08日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 24 | ￥1,885 |
| 25 - 99 | ￥1,827 |
| 100 + | ￥1,769 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 177-3892
- メーカー型番:
- DSPIC33FJ256MC710-I/PF
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| 最大周波数 | 80MHz | |
| シリーズ | DSPIC33FJ256MC710 | |
| MIPS | 40MIPS | |
| データバス幅 | 16bit | |
| RAMサイズ | 30 kB | |
| インストラクションセットアーキテクチャ | ハーバード | |
| プログラムメモリサイズ | 256 kB | |
| プログラムメモリタイプ | フラッシュ | |
| 数値/算術形式 | ALU | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | TQFP | |
| ピン数 | 100 | |
| UARTチャンネル数 | 2 | |
| 動作温度 Max | +85 °C | |
| I2Cチャンネル数 | 2 | |
| タイマー数 | 4 x 32-bit, 9 x 16-bit | |
| SPIチャンネル数 | 2 | |
| PWM解像度 | 16bit | |
| 動作温度 Min | -40 °C | |
| PWMユニット数 | 1 | |
| ADCユニット数 | 2 | |
| 長さ | 12mm | |
| ADC数 | 2 (24 x 12ビット) | |
| ADC解像度 | 12bit | |
| CANチャンネル数 | 2 | |
| 幅 | 12mm | |
| 高さ | 1.05mm | |
| PWMチャンネル | 8 | |
| 時間分解能 | 16 bit, 32bit | |
| ADCチャンネル数 | 24 | |
| PWM | 1 (8 x 16ビット) | |
| 寸法 | 12 x 12 x 1.05mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
最大周波数 80MHz | ||
シリーズ DSPIC33FJ256MC710 | ||
MIPS 40MIPS | ||
データバス幅 16bit | ||
RAMサイズ 30 kB | ||
インストラクションセットアーキテクチャ ハーバード | ||
プログラムメモリサイズ 256 kB | ||
プログラムメモリタイプ フラッシュ | ||
数値/算術形式 ALU | ||
実装タイプ 表面実装 | ||
パッケージタイプ TQFP | ||
ピン数 100 | ||
UARTチャンネル数 2 | ||
動作温度 Max +85 °C | ||
I2Cチャンネル数 2 | ||
タイマー数 4 x 32-bit, 9 x 16-bit | ||
SPIチャンネル数 2 | ||
PWM解像度 16bit | ||
動作温度 Min -40 °C | ||
PWMユニット数 1 | ||
ADCユニット数 2 | ||
長さ 12mm | ||
ADC数 2 (24 x 12ビット) | ||
ADC解像度 12bit | ||
CANチャンネル数 2 | ||
幅 12mm | ||
高さ 1.05mm | ||
PWMチャンネル 8 | ||
時間分解能 16 bit, 32bit | ||
ADCチャンネル数 24 | ||
PWM 1 (8 x 16ビット) | ||
寸法 12 x 12 x 1.05mm | ||
- COO（原産国）:
- TH
dsPIC33Fモータ制御デジタル信号コントローラ(DSC)、同様のパッケージでのPIC24 MCU及びdsPIC30F DSCへのシームレスな移行オプション
DC - 40 MIPS (40 MIPS @ 3.0 → 3.6 V、-40 → +85 °C)
産業用温度定格 (-40 → +85 °C)
モディファイドハーバードアーキテクチャ
16ビット幅のデータパス
24ビット幅の命令
4 M命令ワードに対応するリニアプログラムメモリ
64 Kbに対応するリニアデータメモリ
83個の基本命令
16個の16ビット汎用レジスタ
2個の40ビットアキュムレータ: 端数処理及び飽和オプション付き
柔軟で強力なアドレッシングモード: 間接、Modulo、ビットリバース
16 x 16分数 / 整数乗算
32/16及び16/16除算
単一サイクル乗算積算: DSP操作用のアキュムレータ書き込み、デュアルデータフェッチ
最大±16ビットシフト、最大40ビットデータのDirect Memory Access (DMA)
8チャンネルハードウェアDMA
DMA経由の転送データを格納する2 KbデュアルポートDMAバッファ領域(DMA RAM)
ほとんどのペリフェラルがDMAInterruptコントローラをサポート
5サイクルの遅延
産業用温度定格 (-40 → +85 °C)
モディファイドハーバードアーキテクチャ
16ビット幅のデータパス
24ビット幅の命令
4 M命令ワードに対応するリニアプログラムメモリ
64 Kbに対応するリニアデータメモリ
83個の基本命令
16個の16ビット汎用レジスタ
2個の40ビットアキュムレータ: 端数処理及び飽和オプション付き
柔軟で強力なアドレッシングモード: 間接、Modulo、ビットリバース
16 x 16分数 / 整数乗算
32/16及び16/16除算
単一サイクル乗算積算: DSP操作用のアキュムレータ書き込み、デュアルデータフェッチ
最大±16ビットシフト、最大40ビットデータのDirect Memory Access (DMA)
8チャンネルハードウェアDMA
DMA経由の転送データを格納する2 KbデュアルポートDMAバッファ領域(DMA RAM)
ほとんどのペリフェラルがDMAInterruptコントローラをサポート
5サイクルの遅延
