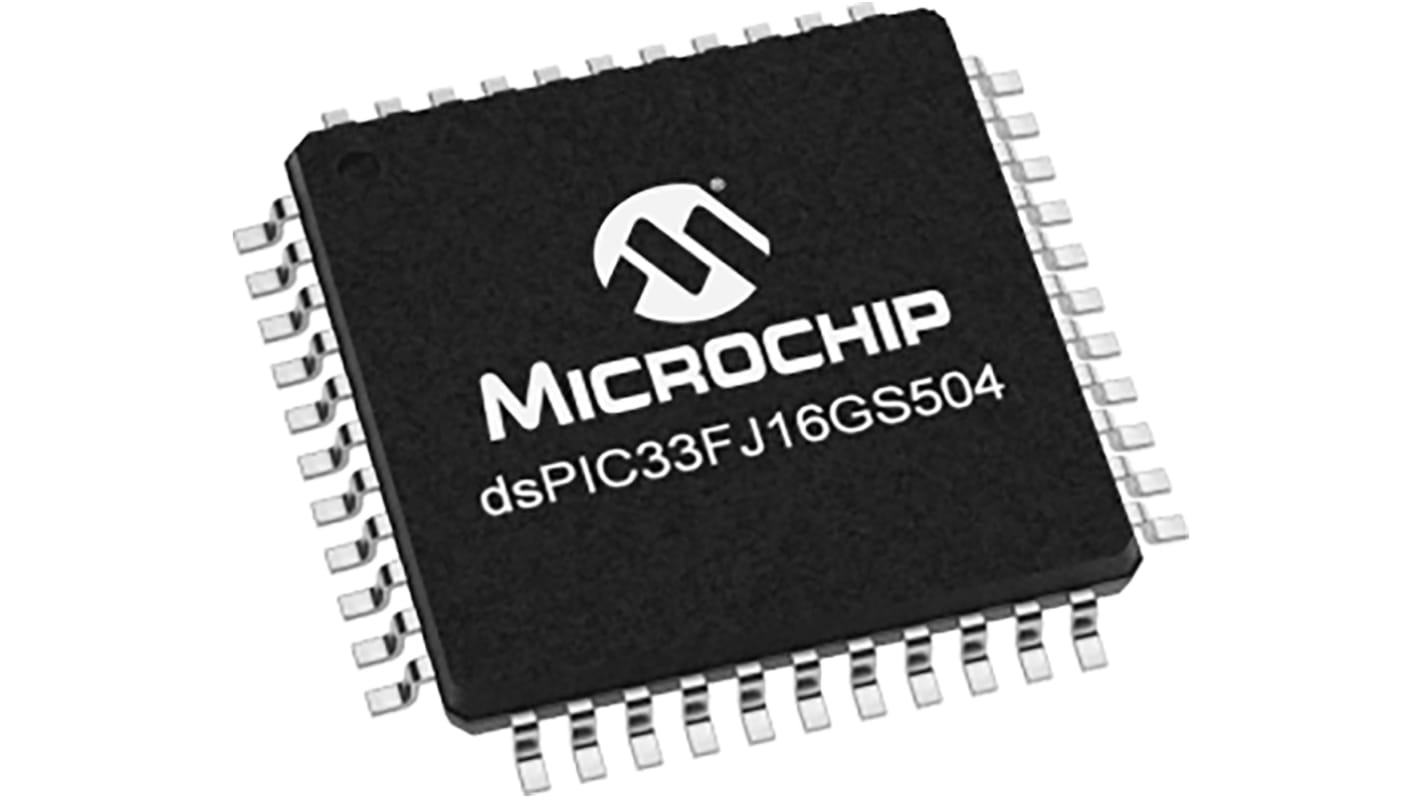

マイクロチップ, デジタルシグナルプロセッサ, 40MHz, 44-Pin, DSPIC33FJ16GS504-E/PT
- RS品番:
- 177-3811
- メーカー型番:
- DSPIC33FJ16GS504-E/PT
- メーカー/ブランド名:
- Microchip
1 袋(1袋2個入り) 小計：*
￥2,121.00
(税抜)
￥2,333.10
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年2月02日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 + | ￥1,060.50 | ￥2,121 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 177-3811
- メーカー型番:
- DSPIC33FJ16GS504-E/PT
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| 最大周波数 | 40MHz | |
| シリーズ | DSPIC33FJ16GS504 | |
| MIPS | 40MIPS | |
| データバス幅 | 16bit | |
| RAMサイズ | 2 kB | |
| インストラクションセットアーキテクチャ | ハーバード | |
| プログラムメモリサイズ | 16 kB | |
| プログラムメモリタイプ | フラッシュ | |
| 数値/算術形式 | ALU | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | TQFP | |
| ピン数 | 44 | |
| UARTチャンネル数 | 1 | |
| タイマー数 | 1 x 32-bit, 3 x 16-bit | |
| SPIチャンネル数 | 1 | |
| ADCチャンネル数 | 12 | |
| 動作温度 Min | -40 °C | |
| PWM解像度 | 16bit | |
| 動作温度 Max | +125 °C | |
| I2Cチャンネル数 | 1 | |
| PWM | 4 (8 x 16ビット) | |
| 高さ | 1.05mm | |
| PWMチャンネル | 8 | |
| 幅 | 10mm | |
| 寸法 | 10 x 10 x 1.05mm | |
| 時間分解能 | 16 bit, 32bit | |
| ADC解像度 | 10bit | |
| ADCユニット数 | 2 | |
| 自動車規格 | AEC-Q100 | |
| PWMユニット数 | 4 | |
| ADC数 | 2 (12 x 10ビット) | |
| 長さ | 10mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
最大周波数 40MHz | ||
シリーズ DSPIC33FJ16GS504 | ||
MIPS 40MIPS | ||
データバス幅 16bit | ||
RAMサイズ 2 kB | ||
インストラクションセットアーキテクチャ ハーバード | ||
プログラムメモリサイズ 16 kB | ||
プログラムメモリタイプ フラッシュ | ||
数値/算術形式 ALU | ||
実装タイプ 表面実装 | ||
パッケージタイプ TQFP | ||
ピン数 44 | ||
UARTチャンネル数 1 | ||
タイマー数 1 x 32-bit, 3 x 16-bit | ||
SPIチャンネル数 1 | ||
ADCチャンネル数 12 | ||
動作温度 Min -40 °C | ||
PWM解像度 16bit | ||
動作温度 Max +125 °C | ||
I2Cチャンネル数 1 | ||
PWM 4 (8 x 16ビット) | ||
高さ 1.05mm | ||
PWMチャンネル 8 | ||
幅 10mm | ||
寸法 10 x 10 x 1.05mm | ||
時間分解能 16 bit, 32bit | ||
ADC解像度 10bit | ||
ADCユニット数 2 | ||
自動車規格 AEC-Q100 | ||
PWMユニット数 4 | ||
ADC数 2 (12 x 10ビット) | ||
長さ 10mm | ||
- COO（原産国）:
- US
dsPIC33FJXXGSXXX SMPS &デジタル電力変換16ビットデジタル信号コントローラ。このデバイスは、一般的なマルチループデジタルスイッチモード電源(SMPS)、及びその他のデジタル電源変換用途をサポートする機能(AC / DC コンバータ、DC / DC コンバータ、力率補正機能、無停電電源(UPS)、インバータ、内蔵電源コントローラ、回路ブレーカ、アーク障害検知機能など)を搭載
作動条件
3.0 → 3.6 V、-40 → +150 ºC、DC → 20 MIPS
3.0 → 3.6 V、-40 → +125 ºC、DC → 40 MIPS
3.0 → 3.6 V、-40 → +85 ºC、DC → 50 MIPS
dsPIC33F DSCコア
コード効率の高いアーキテクチャ(C及びアセンブリ)
2個の40ビット幅アキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
高速PWM
3.0 → 3.6 V、-40 → +150 ºC、DC → 20 MIPS
3.0 → 3.6 V、-40 → +125 ºC、DC → 40 MIPS
3.0 → 3.6 V、-40 → +85 ºC、DC → 50 MIPS
dsPIC33F DSCコア
コード効率の高いアーキテクチャ(C及びアセンブリ)
2個の40ビット幅アキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
高速PWM
