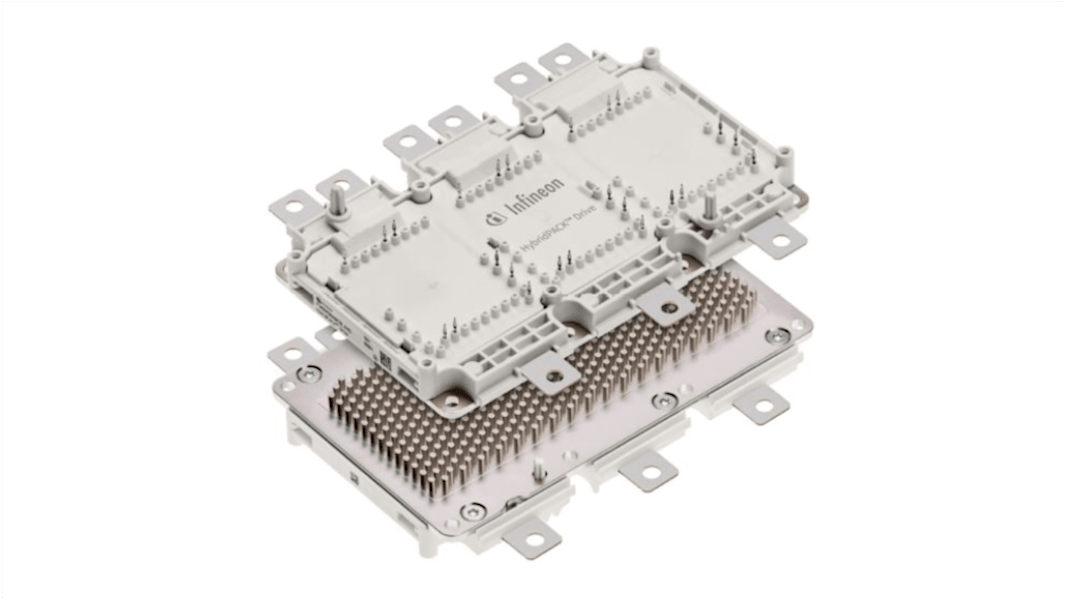

Infineon, FS380R12A6T4BBPSA1 AG-HYBRIDD IGBTモジュール, タイプNチャンネル 1200 V, 250 A, 33-Pin スルーホール

IGBT・絶縁ゲートバイポーラトランジスタ の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
梱包形態
RS品番:
229-1786
メーカー型番:
FS380R12A6T4BBPSA1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

プロダクトタイプ

IGBTモジュール

最大連続コレクタ電流 Ic

250A

最大コレクタエミッタ電圧 Vceo

1200V

トランジスタ数

6

最大許容損失Pd

20mW

パッケージ型式

AG-HYBRIDD

取付タイプ

スルーホール

チャンネルタイプ

タイプN

ピン数

33

最大コレクタ・エミッタ飽和電圧 VceSAT

1.95V

動作温度 Min

-40°C

最大ゲートエミッタ電圧VGEO

20 V

動作温度 Max

175°C

規格 / 承認

No

高さ

26mm

長さ

152mm

シリーズ

FS380R12A6T4B

自動車規格

なし

Infineon HybridPACKTM ドライブは、ハイブリッド車や電気自動車向けに最適化された非常にコンパクトな 6 パックモジュールです。このパワーモジュールは、 IGBT4 世代を実装しています。このチップセットは、短絡に対する耐久性が高く、効率的でソフトなスイッチング EMcon4 ダイオードを搭載しています。このドライブ電源モジュールには、簡単な組み立てプロセスをサポートする機械的ガイドエレメントが付属しています。

RoHS に準拠しています

コンパクトな設計モジュールです

NTC 温度センサを内蔵しています
