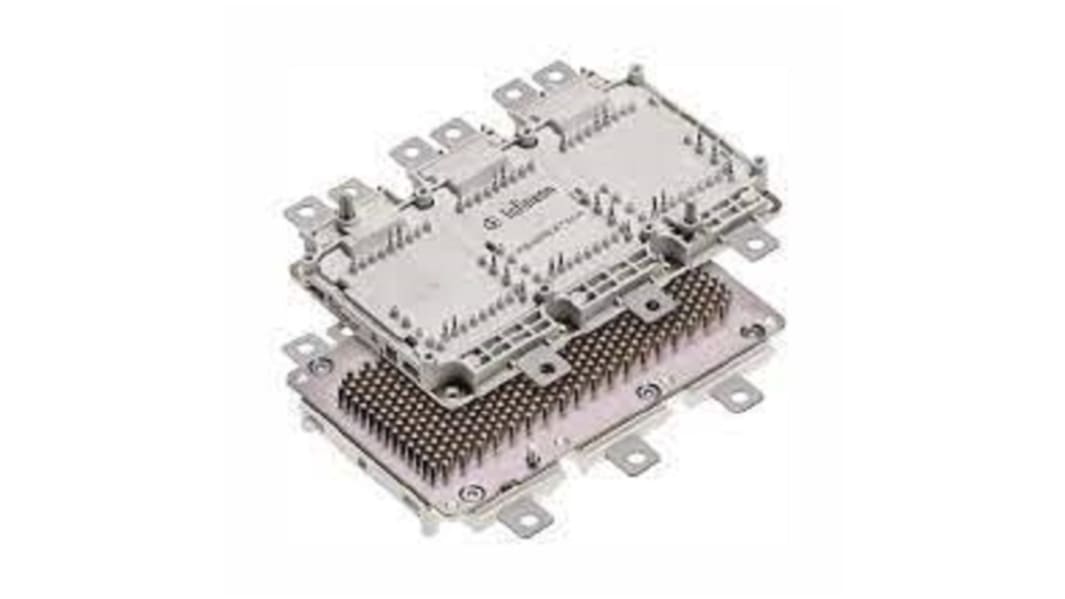

Infineon HybridPACK IGBTモジュール 750 V

IGBT・絶縁ゲートバイポーラトランジスタ の一覧へ
ボリュームディスカウント対象商品

1 トレイ(1トレイ6個入り) 小計：*

￥322,725.00

(税抜)

￥354,997.50

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年9月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
6 - 6￥53,787.50￥322,725
12 - 54￥52,475.667￥314,854
60 - 84￥51,843.333￥311,060
90 - 114￥51,226.167￥307,357
120 +￥50,623.50￥303,741

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
244-5877
メーカー型番:
FS950R08A6P2BBPSA1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

プロダクトタイプ

IGBTモジュール

最大コレクタエミッタ電圧 Vceo

750V

トランジスタ数

6

最大許容損失Pd

870W

パッケージ型式

HybridPACK

最大コレクタ・エミッタ飽和電圧 VceSAT

1.35V

動作温度 Min

-40°C

最大ゲートエミッタ電圧VGEO

20 V

動作温度 Max

150°C

シリーズ

FS950R08A6P2BBPSA1

規格 / 承認

RoHS, IEC24720 and IEC16022

自動車規格

なし

Infineon IGBTモジュールは、ハイブリッド車両と電気車両向けに最適化された非常にコンパクトな6パックモジュール(750 V/950 A)です。このパワーモジュールは、電気駆動系アプリケーションに最適化された車載用マイクロパターントレンチフィールドストップセル設計である新世代のEDT2 IGBTを実装しています。このチップセットは、高いベンチマークの電流密度、短絡耐久性、改善された阻止電圧を持ち、過酷な環境条件下で信頼性の高いインバータ動作を実現します。EDT2 IGBTは、優れた軽負荷電力損失を示し、実際のドライブサイクルのシステム効率を向上させることができます。EDT2 IGBTは、スイッチング周波数が10kHzの範囲にあるアプリケーションに最適化されています。

電気的特性：

阻止電圧：750 V

低VCEsat飽和電圧

低スイッチング損失

低QgとCres

低誘導型設計Tvj op = 150 °C

短時間延長動作温度 Tvj op = 175 °

機械的特性：

4.2 kV DC 1秒 絶縁耐圧

長い縁面/空間距離

コンパクトな設計

高い電力密度

直接冷却ピンフィンベースプレート

基板と冷却アセンブリ用のガイドエレメント

内蔵NTC温度センサ

プレスフィットコンタクト技術

RoHS準拠

UL 94 V0モジュールフレーム
