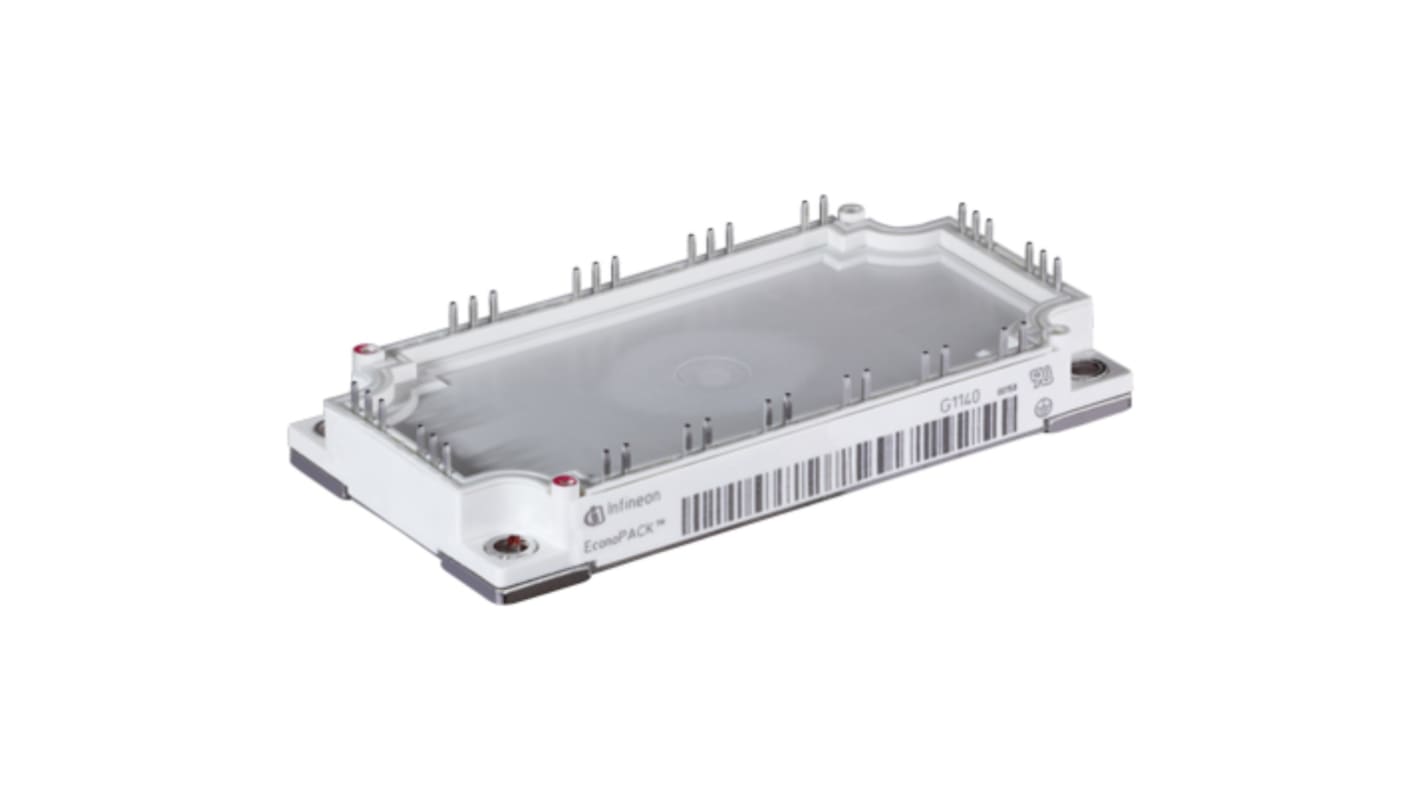

Infineon, FP50R12KT3BOSA1 モジュール IGBTモジュール 1200 V, 75 A パネル
- RS品番:
- 273-7402
- メーカー型番:
- FP50R12KT3BOSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
1 トレイ(1トレイ10個入り) 小計：*
￥127,550.00
(税抜)
￥140,305.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年5月28日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 90 | ￥12,755.00 | ￥127,550 |
| 100 + | ￥12,438.50 | ￥124,385 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 273-7402
- メーカー型番:
- FP50R12KT3BOSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| 最大連続コレクタ電流 Ic | 75A | |
| プロダクトタイプ | IGBTモジュール | |
| 最大コレクタエミッタ電圧 Vceo | 1200V | |
| 最大許容損失Pd | 280W | |
| パッケージ型式 | モジュール | |
| 取付タイプ | パネル | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 2.15V | |
| 動作温度 Min | -40°C | |
| 最大ゲートエミッタ電圧VGEO | 20 V | |
| 動作温度 Max | 125°C | |
| 長さ | 122mm | |
| 幅 | 62 mm | |
| 規格 / 承認 | EN61140, IEC61140 | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
最大連続コレクタ電流 Ic 75A | ||
プロダクトタイプ IGBTモジュール | ||
最大コレクタエミッタ電圧 Vceo 1200V | ||
最大許容損失Pd 280W | ||
パッケージ型式 モジュール | ||
取付タイプ パネル | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 2.15V | ||
動作温度 Min -40°C | ||
最大ゲートエミッタ電圧VGEO 20 V | ||
動作温度 Max 125°C | ||
長さ 122mm | ||
幅 62 mm | ||
規格 / 承認 EN61140, IEC61140 | ||
自動車規格 なし | ||
Infineon IGBTモジュールは、1200 Vのコレクタエミッタ電圧と50 Aの連続DCコレクタ電流を備えています。最適化された熱拡散と低浮遊インダクタンスモジュール設計のための銅ベースプレートを備えています。このIGBTモジュールには、高速TRENCHSTOP IGBT3及びNTCが付属しています。
熱抵抗
高い信頼性
高電力密度
低スイッチング損失
コンパクトなモジュールコンセプト
