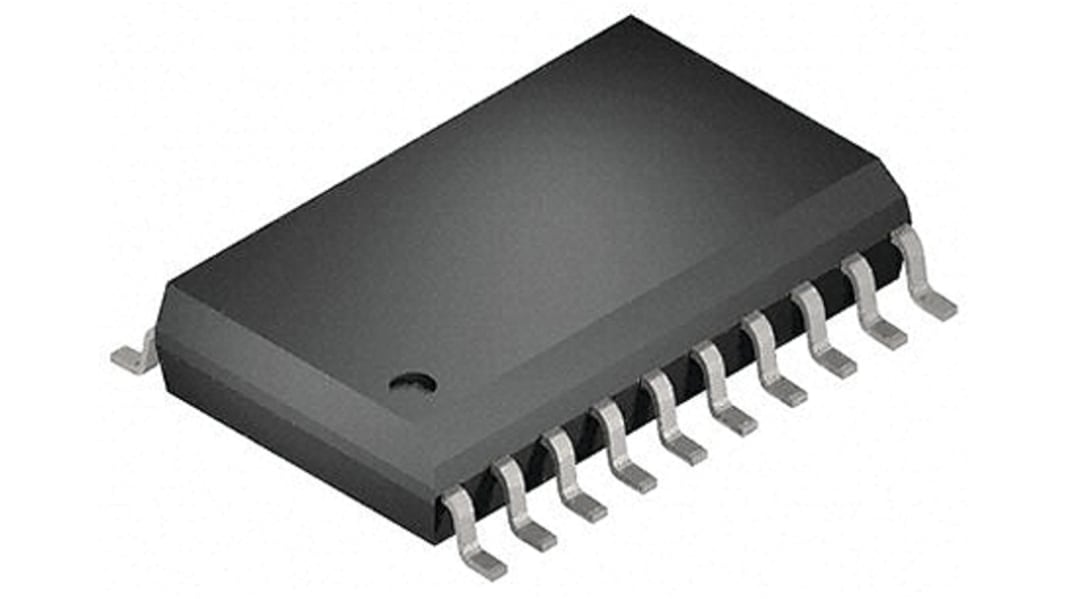

東芝電池 オクタルDタイプラッチ 8-Bit, 20-Pin 表面 透明 Dタイプフリップフロップ出力 SOIC

ラッチIC・順序論理回路 の一覧へ
ボリュームディスカウント対象商品

1 リール(1リール2000個入り) 小計：*

￥97,500.00

(税抜)

￥107,240.00

(税込)

Add to Basket
数量を選択または入力
在庫情報に現在アクセスできません - 後ほどご確認ください
個
単価
購入単位毎合計*
2000 - 8000￥48.75￥97,500
10000 - 18000￥48.033￥96,066
20000 - 48000￥47.316￥94,632
50000 - 98000￥46.599￥93,198
100000 +￥45.883￥91,766

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
171-3003
メーカー型番:
74HC573D
メーカー/ブランド名:
Toshiba
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Toshiba

プロダクトタイプ

オクタルDタイプラッチ

論理回路

74HC

ラッチモード

透明

ロジックタイプ

Dタイプ

ビット数

8

チャンネルの数

8

出力タイプ

Dタイプフリップフロップ

極性

反転

取付タイプ

表面

パッケージ型式

SOIC

最小電源電圧

2V

最大電源電圧

6V

ピン数

20

動作温度 Min

-40°C

動作温度 Max

85°C

長さ

13.1mm

規格 / 承認

No

シリーズ

74HC

幅

7.5 mm

高さ

2.25mm

自動車規格

なし

74HC573Dは、シリコンゲートC2MOS技術に基づいて製造された、3ステート出力を備えた高速CMOSオクタルラッチです。CMOSの低消費電力を維持しながら、同等のLSTTLに匹敵する高速動作を実現しています。この8ビットDタイプラッチは、ラッチイネーブル入力(LE)及び出力イネーブル入力(OE)により制御されます。OE入力がハイの場合、8つの出力は高インピーダンス状態です。すべての入力には静電気放電又は過渡過電圧に対する保護回路が付加されています

高速: tpd = 13 ns (標準) @ VCC = 6.0 V

低消費電力: ICC = 4.0 μA (最大) @ Ta = 25 °C

平衡伝搬遅延: tPLH ≈ tPHL

広い動作電圧範囲: VCC (opr) = 2.0 → 6.0 V
