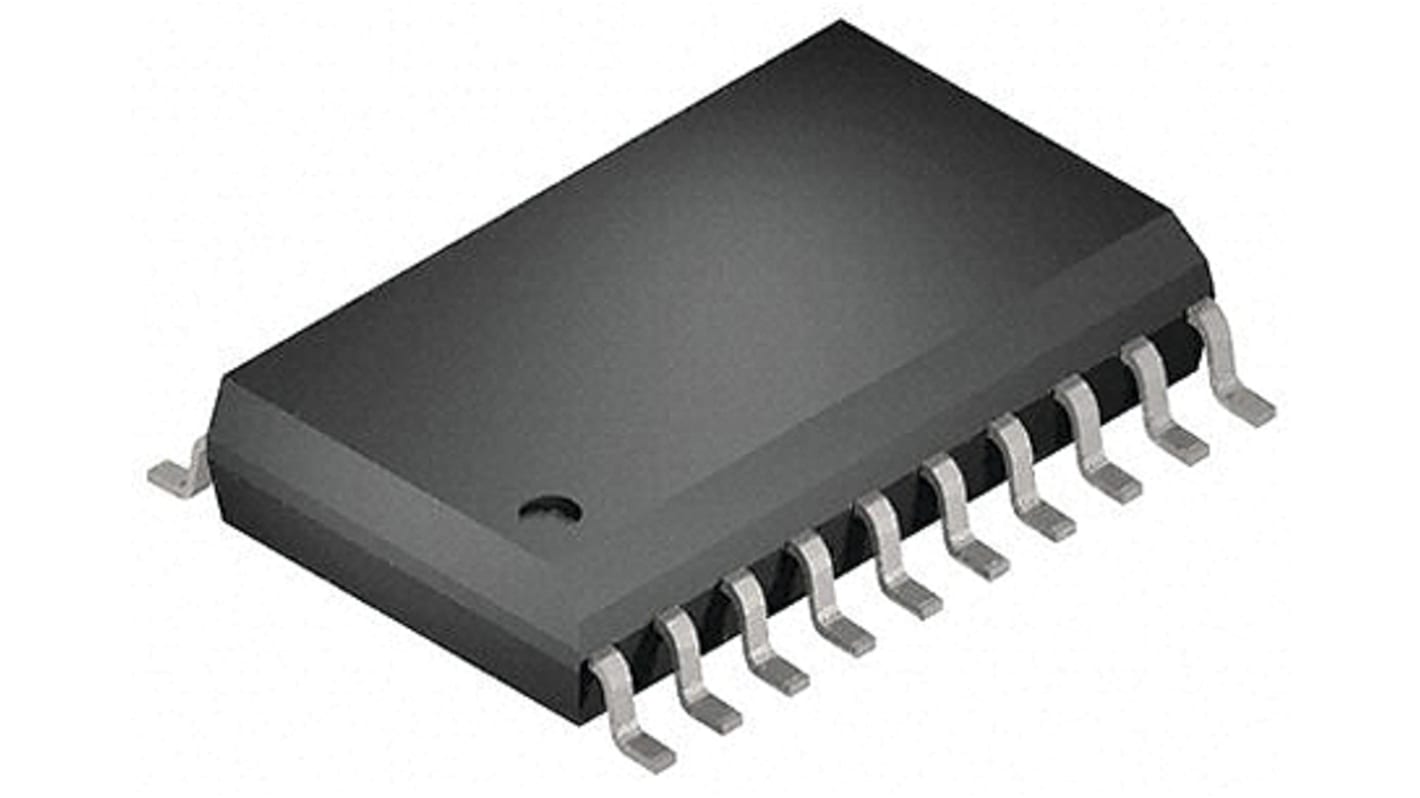

東芝電池 オクタルDタイプラッチ 8-Bit, 20-Pin 表面 74HC573D 透明 Dタイプフリップフロップ出力 SOIC
- RS品番:
- 171-3106
- メーカー型番:
- 74HC573D
- メーカー/ブランド名:
- Toshiba
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋10個入り) 小計：*
￥639.00
(税抜)
￥702.90
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 310 は海外在庫あり（最終在庫）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 90 | ￥63.90 | ￥639 |
| 100 - 940 | ￥60.90 | ￥609 |
| 950 - 1190 | ￥57.90 | ￥579 |
| 1200 - 1590 | ￥55.00 | ￥550 |
| 1600 + | ￥52.00 | ￥520 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 171-3106
- メーカー型番:
- 74HC573D
- メーカー/ブランド名:
- Toshiba
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Toshiba | |
| 論理回路 | 74HC | |
| プロダクトタイプ | オクタルDタイプラッチ | |
| ラッチモード | 透明 | |
| ロジックタイプ | Dタイプ | |
| ビット数 | 8 | |
| チャンネルの数 | 8 | |
| 出力タイプ | Dタイプフリップフロップ | |
| 極性 | 反転 | |
| 取付タイプ | 表面 | |
| パッケージ型式 | SOIC | |
| 最小電源電圧 | 2V | |
| ピン数 | 20 | |
| 最大電源電圧 | 6V | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| 高さ | 2.25mm | |
| 規格 / 承認 | No | |
| シリーズ | 74HC | |
| 長さ | 13.1mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Toshiba | ||
論理回路 74HC | ||
プロダクトタイプ オクタルDタイプラッチ | ||
ラッチモード 透明 | ||
ロジックタイプ Dタイプ | ||
ビット数 8 | ||
チャンネルの数 8 | ||
出力タイプ Dタイプフリップフロップ | ||
極性 反転 | ||
取付タイプ 表面 | ||
パッケージ型式 SOIC | ||
最小電源電圧 2V | ||
ピン数 20 | ||
最大電源電圧 6V | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
高さ 2.25mm | ||
規格 / 承認 No | ||
シリーズ 74HC | ||
長さ 13.1mm | ||
自動車規格 なし | ||
74HC573Dは、シリコンゲートC2MOS技術に基づいて製造された、3ステート出力を備えた高速CMOSオクタルラッチです。CMOSの低消費電力を維持しながら、同等のLSTTLに匹敵する高速動作を実現しています。この8ビットDタイプラッチは、ラッチイネーブル入力(LE)及び出力イネーブル入力(OE)により制御されます。OE入力がハイの場合、8つの出力は高インピーダンス状態です。すべての入力には静電気放電又は過渡過電圧に対する保護回路が付加されています
高速: tpd = 13 ns (標準) @ VCC = 6.0 V
低消費電力: ICC = 4.0 μA (最大) @ Ta = 25 °C
平衡伝搬遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 6.0 V
