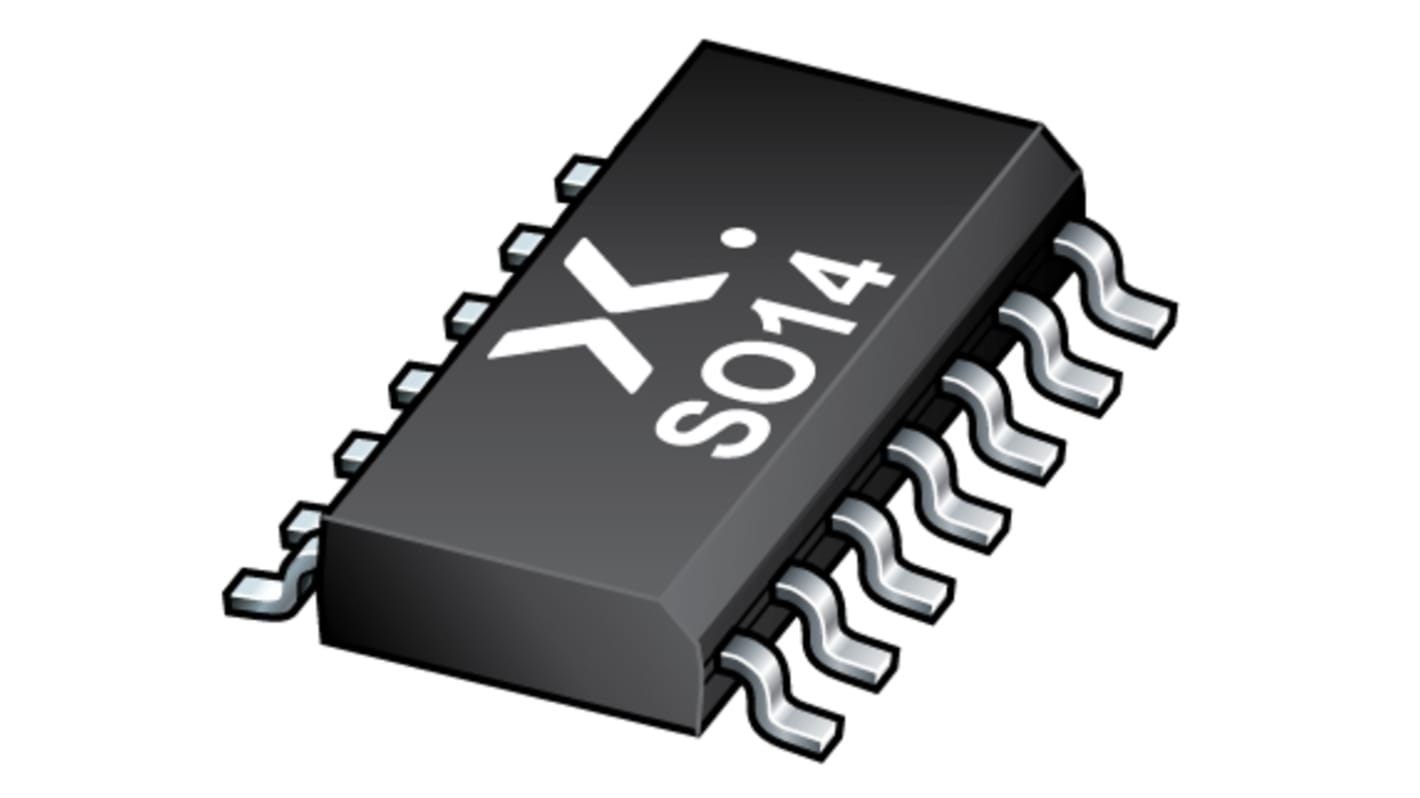

Nexperia ロジックゲート, 74 4, クワッド単極単投アナログスイッチ, 表面いいえ, SO, 14-Pin

RS品番:: 170-7985
メーカー型番:: 74HC4066D,653
メーカー/ブランド名:: Nexperia

Nexperia ロジックゲート, 74 4, クワッド単極単投アナログスイッチ, 表面いいえ, SO, 14-Pin

1 リール(1リール2500個入り) 小計：*

￥81,395.00

￥89,535.00

￥3,000円を超える注文については、送料無料

一時的に在庫切れ

2,500 は 2026年6月03日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価	購入単位毎合計*
2500 +	￥32.558	￥81,395

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:: 170-7985
メーカー型番:: 74HC4066D,653
メーカー/ブランド名:: Nexperia

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Nexperia
	プロダクトタイプ	ロジックゲート
	ロジックタイプ	クワッド単極単投アナログスイッチ
	取付タイプ	表面
	エレメント数	4
	シュミットトリガ入力	いいえ
	パッケージ型式	SO
	ピン数	14
	入力方式	CMOS, TTL
	最大伝搬遅延時間@CL	15ns
	動作温度 Min	-40°C
	動作温度 Max	125°C
	高さ	1.45mm
	最大電源電圧	11V
	長さ	8.75mm
	幅	4 mm
	最小電源電圧	2.0V
	規格 / 承認	JEDEC No. 7A
	自動車規格	なし

	すべて選択
	ブランド Nexperia
	プロダクトタイプロジックゲート
	ロジックタイプクワッド単極単投アナログスイッチ
	取付タイプ表面
	エレメント数 4
	シュミットトリガ入力いいえ
	パッケージ型式 SO
	ピン数 14
	入力方式 CMOS, TTL
	最大伝搬遅延時間@CL 15ns
	動作温度 Min -40°C
	動作温度 Max 125°C
	高さ 1.45mm
	最大電源電圧 11V
	長さ 8.75mm
	幅 4 mm
	最小電源電圧 2.0V
	規格 / 承認 JEDEC No. 7A
	自動車規格なし

74HC4066、74HCT4066はクワッド単極単投アナログスイッチです。各スイッチは入出力端子2個(nYとnZ)、アクティブHIGHイネーブル入力(nE)を備えています。nEがLOWの場合、アナログスイッチはオフになります。入力には、クランプダイオードが含まれます。これにより、電流制限抵抗器を使用して、入力をVCC超の電圧とインターフェイスできるようになります。

信号減衰の低減による低スイッチング損失

高品質オーディオスイッチングを実現する低い全高調波歪

アナログセンサ信号の多重化が可能 - ADC数の削減

制御信号の統合されたレベルシフトは低電圧コントローラとインターフェイス

低ON抵抗とON抵抗平坦度

低スイッチリーク

広い電源電圧

低い入力しきい値入力オプション

過電圧許容オプション

優れたESD保護

主な用途

オーディオ / ビデオのソース選択

アナログセンサのマルチプレクス

汎用I/Oの拡張

バス分離
