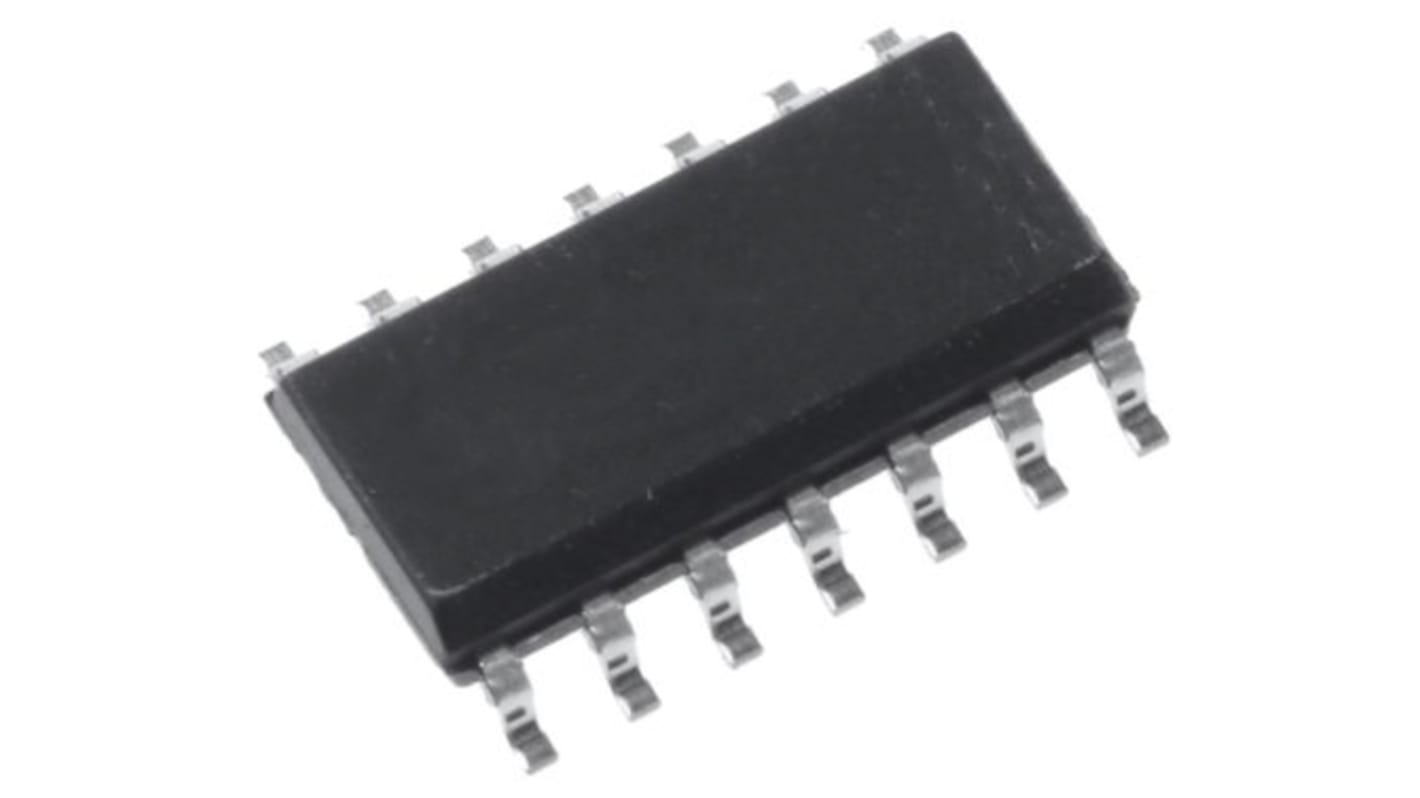

onsemi ロジックゲート, AND, 表面実装, 2-入力, SOIC
- RS品番:
- 186-8340
- メーカー型番:
- MC74LCX08DG
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 袋(1袋25個入り) 小計：*
￥2,745.00
(税抜)
￥3,019.50
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 50 は 2026年1月12日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 25 - 25 | ￥109.80 | ￥2,745 |
| 50 + | ￥107.60 | ￥2,690 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 186-8340
- メーカー型番:
- MC74LCX08DG
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| ロジックタイプ | AND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| パッケージタイプ | SOIC | |
| ピン数 | 14 | |
| 論理回路 | LCX | |
| 入力タイプ | TTL | |
| 動作供給電圧 Max | 3.6 V | |
| 高レベル出力電流 Max | -24mA | |
| 最大伝播遅延時間 @ 最大 CL | 6.2 ns @ 50 pF | |
| 動作供給電圧 Min | 2.3 V | |
| 低レベル出力電流 Max | 24mA | |
| 長さ | 8.75mm | |
| 自動車規格 | AEC-Q101 | |
| 動作温度 Max | +85 °C | |
| 幅 | 4mm | |
| 高さ | 1.5mm | |
| 寸法 | 8.75 x 4 x 1.5mm | |
| 伝播遅延テスト条件 | 50pF | |
| 出力タイプ | TTL | |
| 動作温度 Min | -40 °C | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
ロジックタイプ AND | ||
実装タイプ 表面実装 | ||
エレメント数 4 | ||
ゲートあたりの入力数 2 | ||
パッケージタイプ SOIC | ||
ピン数 14 | ||
論理回路 LCX | ||
入力タイプ TTL | ||
動作供給電圧 Max 3.6 V | ||
高レベル出力電流 Max -24mA | ||
最大伝播遅延時間 @ 最大 CL 6.2 ns @ 50 pF | ||
動作供給電圧 Min 2.3 V | ||
低レベル出力電流 Max 24mA | ||
長さ 8.75mm | ||
自動車規格 AEC-Q101 | ||
動作温度 Max +85 °C | ||
幅 4mm | ||
高さ 1.5mm | ||
寸法 8.75 x 4 x 1.5mm | ||
伝播遅延テスト条件 50pF | ||
出力タイプ TTL | ||
動作温度 Min -40 °C | ||
MC74LCX08 は、 2.7 → 3.6 V の電源で動作する高性能のクワッド 2 入力 AND ゲートです。高インピーダンス TTL 互換入力は入力ドライバへの電流負荷を大幅に低減し、 TLcompatible 出力はスイッチングノイズ性能を向上します。5.5 V の AVI 仕様により、 MC74LCX08 入力を 5 V デバイスから安全に駆動できます。電流駆動能力は出力で 24 mA です。
2.7 → 3.6 V VCC 動作用に設計
5 V 許容入力 - 5 V TTL ロジックによるインターフェイス機能
LVTTL 互換
24 mA 平衡出力シンク及びソース機能
ほぼゼロの静的供給電流 (10mA) により、システム電源要件が大幅に低減されます
ラッチアップ性能は 500 mA を超えます
ESD 性能：人体モデル> 2000V 、機械モデル> 200V
