STマイクロ 評価ボード, 開発キット, Discovery, MCU, STM32F412G-DISCO

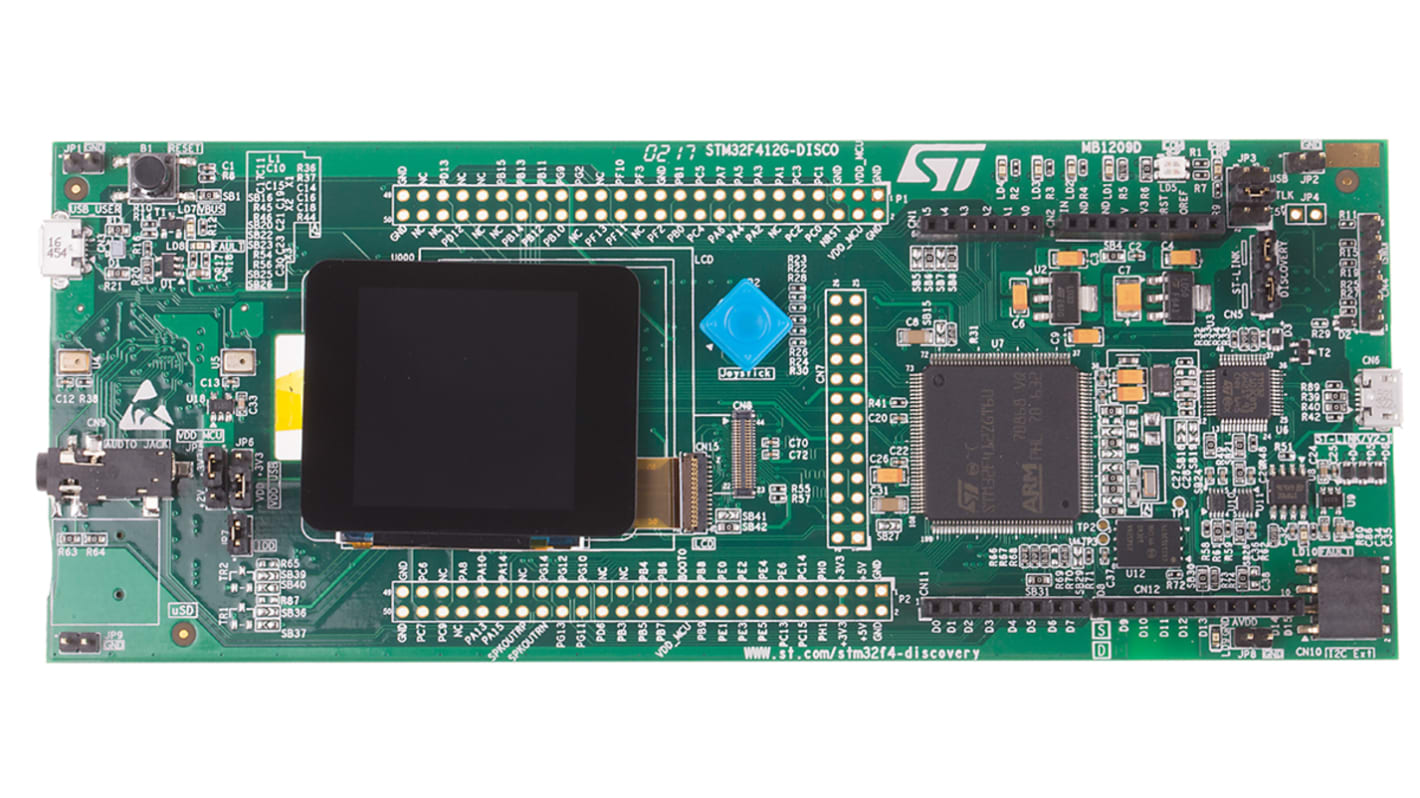

このディスカバリキットSTM32F412G-DISCOは、高性能のARM Cortex-M4コアベースのSTM32F4シリーズマイクロコントローラを使用する際に役立ちます。このキットを使用すれば、オーディオ、マルチセンササポート、グラフィックス、セキュリティ、ビデオ、高速接続機能による利点を活かして幅広い用途を実現できます。Arduino Unoの接続サポートにより、特殊なシールドから無制限に拡張機能を使用できます。内蔵のST-LINK/V2-1には、STM32用のインサーキットデバッガ及びプログラマが組み込まれています。

• 100 MHz STM32F412ZGT6 Cortex-M4Fマイクロコントローラ(1 MBのフラッシュメモリ、256 KB SRAMを搭載)
• オンボード128 MbクワッドSPI NORフラッシュメモリ
• オンボードST-LINK/V2-1、USB再エニュメレーション機能をサポート
• USB ST-LINK機能: 仮想COMポート、大容量記憶装置、デバッグポート
• 1.54インチ240 x 240ピクセル静電容量タッチTFTカラーLCD
• オンボードWM8994 I²SシリアルオーディオCODEC
• ヘッドホンとマイク用の3.5 mmオーディオラインジャック
• モノスピーカ出力
• オンボードステレオデジタルMEMSマイク
• ユーザーLED x 4
• リセットプッシュボタン
• 4方向サムジョイスティック
• microSDカードスロット
• USB OTG FS (Micro-ABコネクタ付き)
• I²Cバス拡張コネクタ
• 4 x 電源オプション: ST-LINK/V2-1, USB FSコネクタ, ArduinoコネクタからのVIN, Arduinoコネクタからの+5 V
• MCU用の電源 x 2: +2.0 V、+3.3 V dc
• Arduino Uno v3シールドヘッダ
• 多様なサンプルを含む充実した無償ソフトウェア、STM32Cubeパッケージの一部
• 広範な統合開発環境(IDE)によってサポートされる

STM32F4シリーズ32ビットARM Cortex-M4マイクロコントローラ、STMicroelectronics

DSP及びFPU命令を備えたARM Cortex-M4ベースのSTM32 F4シリーズ高性能MCUは、業界最先端のSTM32ポートフォリオをさらに拡張して性能を高めた製品です。 動作周波数: 最大180 MHz

最大2つのUSB 2.0 OTG FS/HS
SDIO (セキュアデジタル入出力)
USART、SPI、I²C
I²S (Inter-IC Sound) + オーディオPLL
16ビット及び32ビットタイマ
最大3つの12ビットADC
低電圧: 1.7 → 3.6 V
