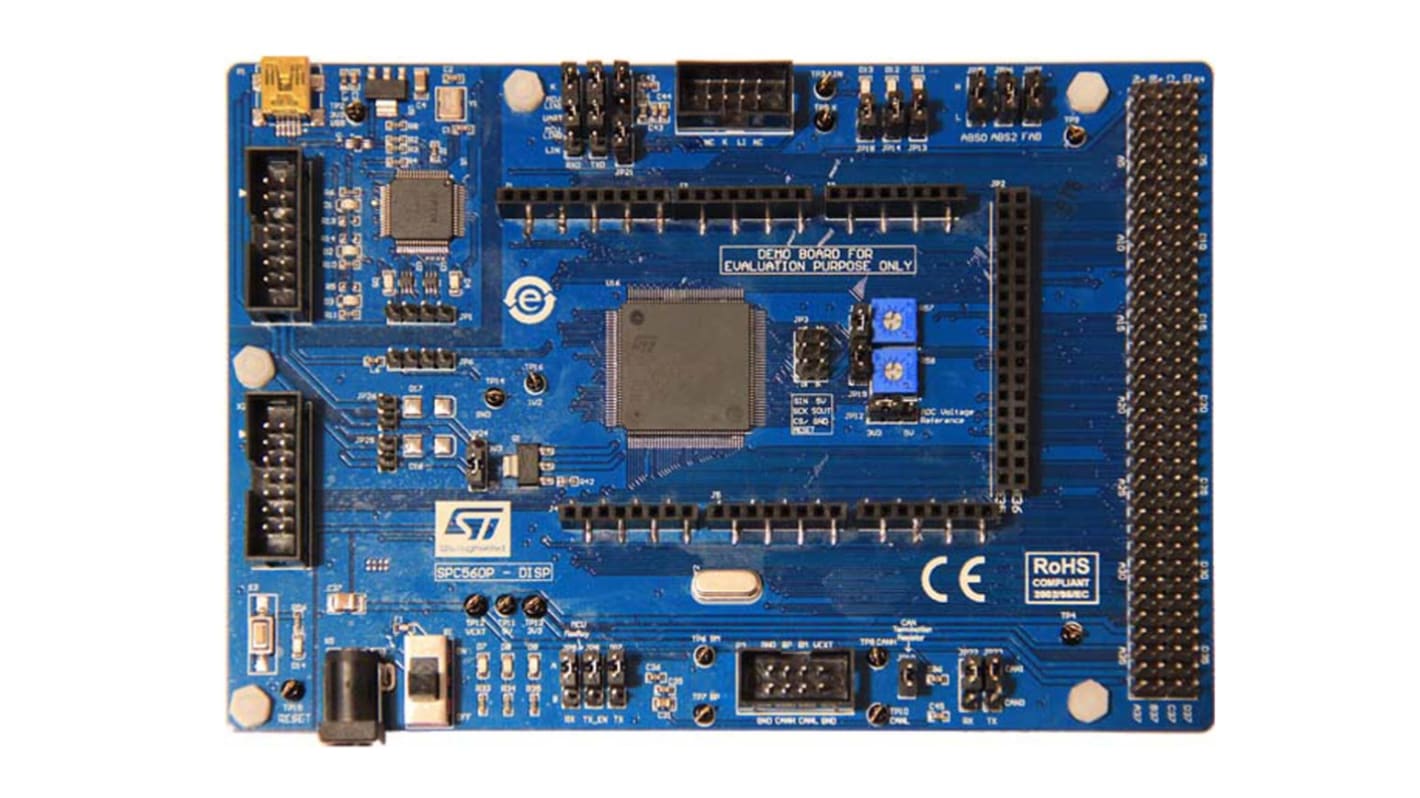

STマイクロ Discovery 評価ボード SPC560P-DISP
- RS品番:
- 143-8580
- メーカー型番:
- SPC560P-DISP
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 143-8580
- メーカー型番:
- SPC560P-DISP
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報
SPC560P50L5マイクロコントローラ用ディスカバリキット
SPC560P-DISP Discovery+ボードは、シャーシ、エアバッグ、電動油圧パワーステアリング(EHPS)、電動パワーステアリング(EPS)、その他の電動モータ制御用途など、車載用途向けのPower Architecture®コアマイクロコントローラの32ビットSPC56 Pラインを搭載しています。SPC560P-DISPキットには、フル機能、コード制限あり(128 KB)のPLSデバッグソフトウェア永久ライセンスが含まれます。
• 64MHz SPC560P50L5 32ビットe200z0h MCU (512KBプログラムECCフラッシュメモリ、40KB ECC SRAMを搭載)
• スタンドアロンのJTAGデバッガを使用するオンボードUSB-JTAG PLSデバッガ及びHW選択モード
• オンボードA7985 +5 V dcレギュレータ
• オンボードLD1117-3V3 +3.3 V dcレギュレータ
• CAN、K-LINE、LIN、FlexRayインターフェイス
• +5 V dc LED、+3.3 V dc LED、リセットLED、PLSデバッガLED x 3、USB LED x 2
• ユーザーLED x 3
• リセット押ボタン
• 主電源スライドスイッチ
• DC電源の自動選択
• A/Dコンバータ入力用のユーザーポテンショメータ x 2
• 4つの37ピン拡張ヘッダですべてのデバイスピンにアクセス可能
• Arduino-Mega形式のシールド拡張ヘッダ
• 2つの2 x 7ピンJTAGコネクタ
• USB mini-Bコネクタ
• 電源: 外部+12 V dc (バレルジャック経由) / +5 V (USB接続から)
• 寸法: 152 x 103mm
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
SPC5 32ビット車載マイクロコントローラ、STMicroelectronics
仕様
特性 | |
|---|---|
| 分類 | 評価ボード |
| キット名 | Discovery |
| テクノロジー | MCU |
| デバイスコア | e200z0h |
| プロセッサファミリ名 | SPC56P |
| プロセッサ品番 | SPC560P50L5 |
| プロセッサ種類 | MCU |
