STMicroelectronics 評価ボード 開発キット, 開発 ボード, ハーフブリッジドライバ EVAL-L9960, SPC560P-DISP 用, EVAL-L9960
- RS品番:
- 175-1102
- メーカー型番:
- EVAL-L9960
- メーカー/ブランド名:
- STMicroelectronics
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 175-1102
- メーカー型番:
- EVAL-L9960
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報(複数選択可)を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| プロダクトタイプ | 開発キット | |
| 電源管理機能 | ハーフブリッジドライバ | |
| 併用可能製品 | SPC560P-DISP | |
| キットの分類 | 開発 ボード | |
| 搭載機器 | EVAL-L9960 | |
| キット名 | 評価ボード | |
| 規格 / 承認 | RoHS | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
プロダクトタイプ 開発キット | ||
電源管理機能 ハーフブリッジドライバ | ||
併用可能製品 SPC560P-DISP | ||
キットの分類 開発 ボード | ||
搭載機器 EVAL-L9960 | ||
キット名 評価ボード | ||
規格 / 承認 RoHS | ||
- COO(原産国):
- IT

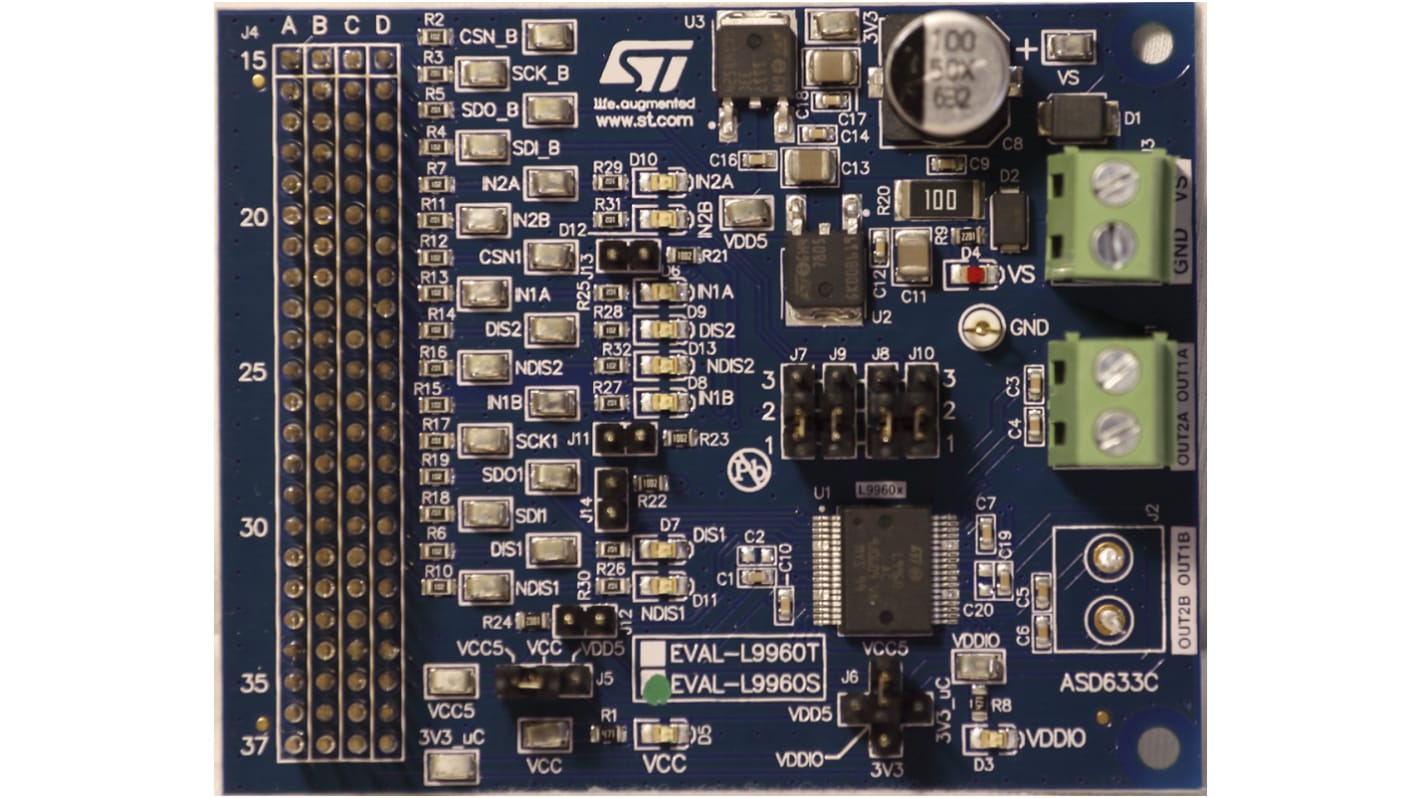

EVAL-L9960及びEVAL-L9960Tは、それぞれL9960及びL9960Tの機能性を評価するための最もシンプルなソリューションです。DCモータ及びモニタ診断機能を動かすのに必要なすべての入出力を備えています。
設定可能なPWM / DIRピン及びIN1 / IN2によってドライビングストラテジーが強化されます。Hブリッジにはフリーホイールダイオードが搭載されています。フリーホイーリング状態の場合、ローサイド又はハイサイドのトランジスタがダイオードと並列にオンになり、電力損失を低減します。
幅広い供給電圧範囲: 4 → 28 V
SPIで設定する電流制限:
2.5 → 8.6 A (標準)の4段階
SPIからのデバイスの制御及びプログラム
SPI からアクセス可能な診断機能:
バッテリへショート、
アースへショート、
短絡過負荷、
過熱、
ロードを開きます
オンボード 5 V 、 1.5 A 電圧レギュレータ
VBatt 及び EN 信号を監視するための LED x 2
SPC5 Discovery+ ボードと互換性のある入力信号コネクタ。
シンプルなアダプタ又はワイヤでボードをマイクロコントローラボードに接続できます。
入力信号( SPI 、 PWM 、 EN )と出力の両方を監視するためのテストポイントです
設定可能なピン PWM / DIR ( IN1 / IN2 )による柔軟な駆動戦略:
ヒートシンク不要
