Bridgetek 開発 ボード MM900EV1A
RS品番:
901-5082
メーカー型番:
MM900EV1A
メーカー/ブランド名:
Bridgetek
データシート
マイクロコントローラ開発ツール の一覧へ
取扱終了
RS品番:
901-5082
メーカー型番:
MM900EV1A
メーカー/ブランド名:
Bridgetek
その他
詳細情報
仕様
RoHSステータス: 適合
COO(原産国):
CN

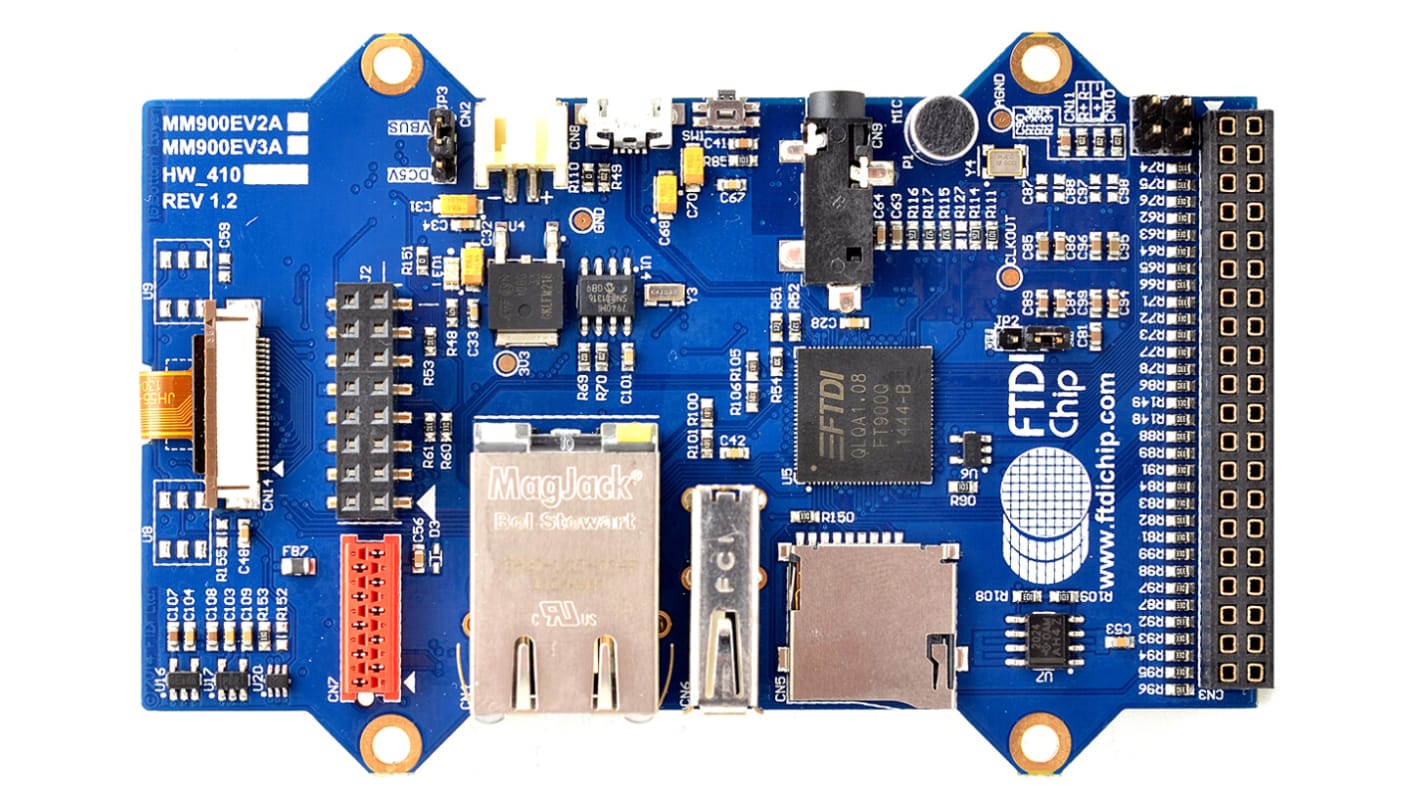

FT900 MCU開発モジュール
MM900EV開発モジュールは、様々なフォームファクタでFT90xシリーズの32ビットマイクロコントローラ用の完全なハードウェア機能サポートをもたらします。 FT90xシリーズは広範な接続オプションをもたらすため、高度技術の「橋渡し」用途に最適です。 プログラムはゼロウェイト状態RAMで実行され、100 MHzクロックで310 DMIPSの性能を発揮します。 2枚のボードは、正面又は背面向きの1.3 Mピクセルカメラを備えています。
FT900 100 MHzマイクロコントローラ、256 KBフラッシュメモリ、64 KBデータRAM、256 KBシャドープログラムRAM
10/100 MbpsイーサネットRJ45ソケット(MM900EV Liteを除く)
USB-Aデバイスソケット(MM900EV Liteを除く)
USB Micro-Bホストソケットは給電も行う
WM8731ステレオオーディオCODEC、3.5 mmヘッドフォンジャック及びモノマイクロフォン付属(MM900EV Liteを除く)
MCP7940 RTC、コイン電池コンデンサ電源バックアップ(MM900EV Liteを除く)
リセットプッシュボタン
FT90xフラッシュプログラミング及びEFUSE構成用のデバッガインターフェイス
代替の+5 V dc電源コネクタ
2 x 5ピン1.27 mmピッチメスMicro-MaTchコネクタ(ソフトウェアダウンロード用)
2 x 20ピン2.54 mmピッチメスヘッダサポート(外部機能拡張用)
2 x 15ピン2.54 mmピッチメスヘッダ(UART、PWM、ADC、DAC、SPI、I²C、CANバス、カメラ用)(MM900EV Liteのみ)
2 x 8ピン2.54 mmピッチデュアルエントリメスヘッダ及び16ピン0.5 mmピッチFFC/FPCコネクタ(FT800/FT810 EVEディスプレイモジュールをサポートするSPIマスタ用)
24ピン0.5 mmピッチカメラコネクタ及び2個のRGB LED (MM900EV2A/3Aのみ)
SD3.0仕様をサポートするMicroSDカードソケット
RS製品コード
901-5082
MM900EV1A FT900 MCU開発ボード、カメラなし
901-5086
MM900EV2A FT900 MCU開発ボード + F/Fカメラ
901-5095
MM900EV3A FT900 MCU開発ボード + R/Fカメラ
901-5098
MM900EV Lite FT900 MCU開発ボード、Lite
901-5001
FT900L 32ビットマイクロコントローラチップ、LQFP100
901-5004
FT900Q 32ビットマイクロコントローラチップ、QFN100
付属品
Omnivision OV9655カメラモジュール(MM900EV2A及びMM900EV3Aのみ)
特性
分類
開発 ボード
プロセッサファミリ名
FT90x
