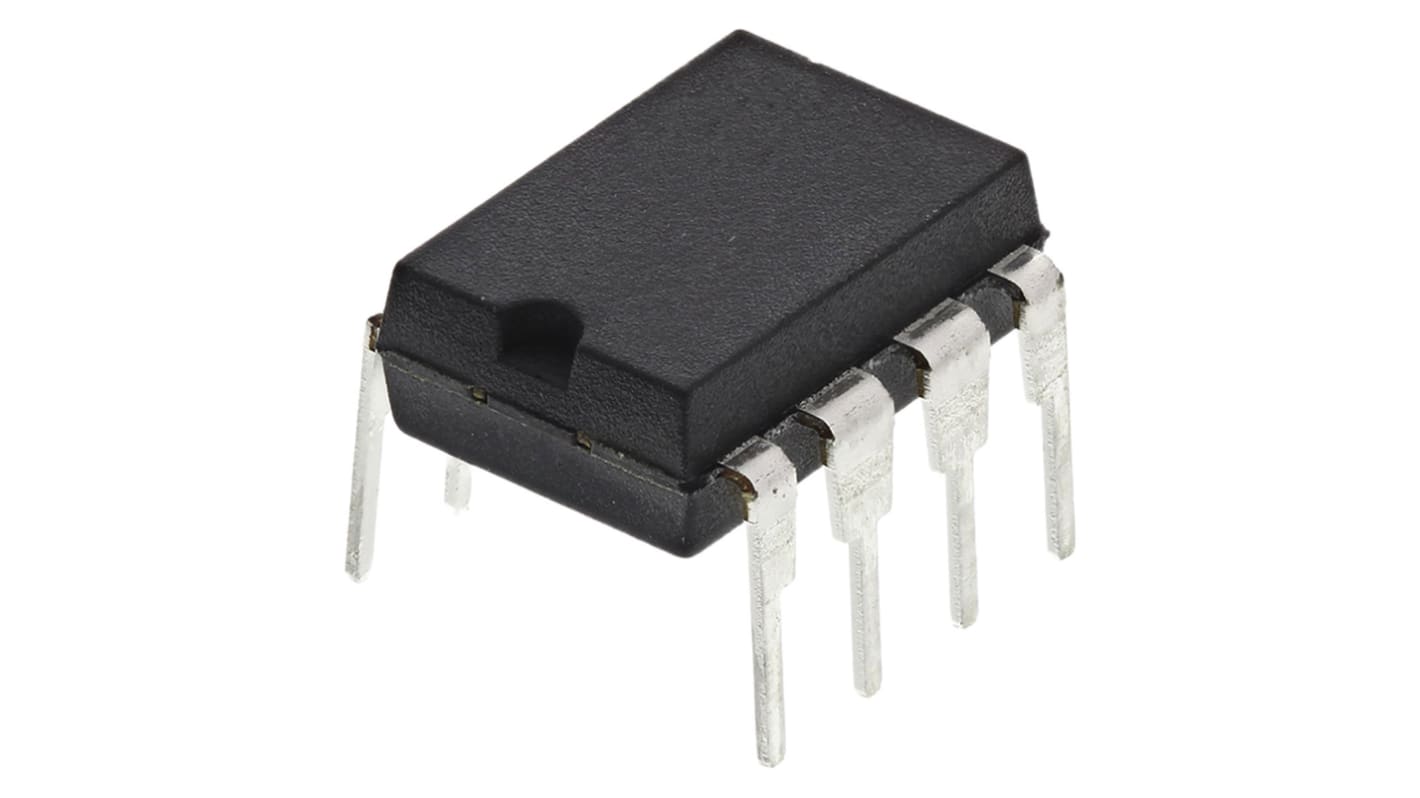

Microchipマイコン, PIC, 8MHz, 1024, フラッシュ, 8-Pin PDIP
- RS品番:
- 400-520
- メーカー型番:
- PIC12F519-I/P
- メーカー/ブランド名:
- Microchip
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 400-520
- メーカー型番:
- PIC12F519-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC12F | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 64 B、1024 x 12ワード | |
| 最大周波数 | 8MHz | |
| RAMサイズ | 41 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 0 | |
| SPIチャンネル数 | 0 | |
| USARTチャネルの数 | 0 | |
| I2Cチャンネル数 | 0 | |
| CANチャンネル数 | 0 | |
| 標準動作供給電圧 | 2 → 5.5 V | |
| UARTチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | RISC | |
| ADC数 | 0 | |
| 長さ | 10.16mm | |
| ADCユニット数 | 0 | |
| 動作温度 Max | +85 °C | |
| 高さ | 4.95mm | |
| LINチャネルの数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40 °C | |
| 最大イーサネットチャンネル数 | 0 | |
| PWM | 0 | |
| 幅 | 0.28インチ | |
| イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| 寸法 | 0.4 x 0.28 x 0.195インチ | |
すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC12F | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 64 B、1024 x 12ワード | ||
最大周波数 8MHz | ||
RAMサイズ 41 B | ||
USBチャンネル 0 | ||
PWMユニット数 0 | ||
SPIチャンネル数 0 | ||
USARTチャネルの数 0 | ||
I2Cチャンネル数 0 | ||
CANチャンネル数 0 | ||
標準動作供給電圧 2 → 5.5 V | ||
UARTチャンネル数 0 | ||
インストラクションセットアーキテクチャ RISC | ||
ADC数 0 | ||
長さ 10.16mm | ||
ADCユニット数 0 | ||
動作温度 Max +85 °C | ||
高さ 4.95mm | ||
LINチャネルの数 0 | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40 °C | ||
最大イーサネットチャンネル数 0 | ||
PWM 0 | ||
幅 0.28インチ | ||
イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
寸法 0.4 x 0.28 x 0.195インチ | ||
PIC12F519 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。
PIC12F519ファミリのマイクロコントローラは、2レベルのハードウェアスタックと33個の命令を備えた、Microchipのベースラインコアをベースにしています。 このMCUは、最大2 MIPSで動作し、1.5 KBのプログラムメモリ、及び41バイトSRAMと64バイトフラッシュから成るデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
PIC12F519ファミリのマイクロコントローラは、2レベルのハードウェアスタックと33個の命令を備えた、Microchipのベースラインコアをベースにしています。 このMCUは、最大2 MIPSで動作し、1.5 KBのプログラムメモリ、及び41バイトSRAMと64バイトフラッシュから成るデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。
特長
33の命令
2レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な出力: 8 MHzと4 MHz
I/Oピン x 6
8ビットタイマ
インサーキットシリアルプログラミング(ICSP)
2レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な出力: 8 MHzと4 MHz
I/Oピン x 6
8ビットタイマ
インサーキットシリアルプログラミング(ICSP)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
