- RS品番:
- 165-1970
- メーカー型番:
- PIC16F1933-E/SS
- メーカー/ブランド名:
- Microchip
在庫切れ
単価: 購入単位は47個
¥199.936
(税抜)
¥219.93
(税込)
個 | 単価 | 1チューブあたりの価格* |
---|---|---|
47 + | ¥199.936 | ¥9,396.992 |
* 購入単位ごとの価格
- RS品番:
- 165-1970
- メーカー型番:
- PIC16F1933-E/SS
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報

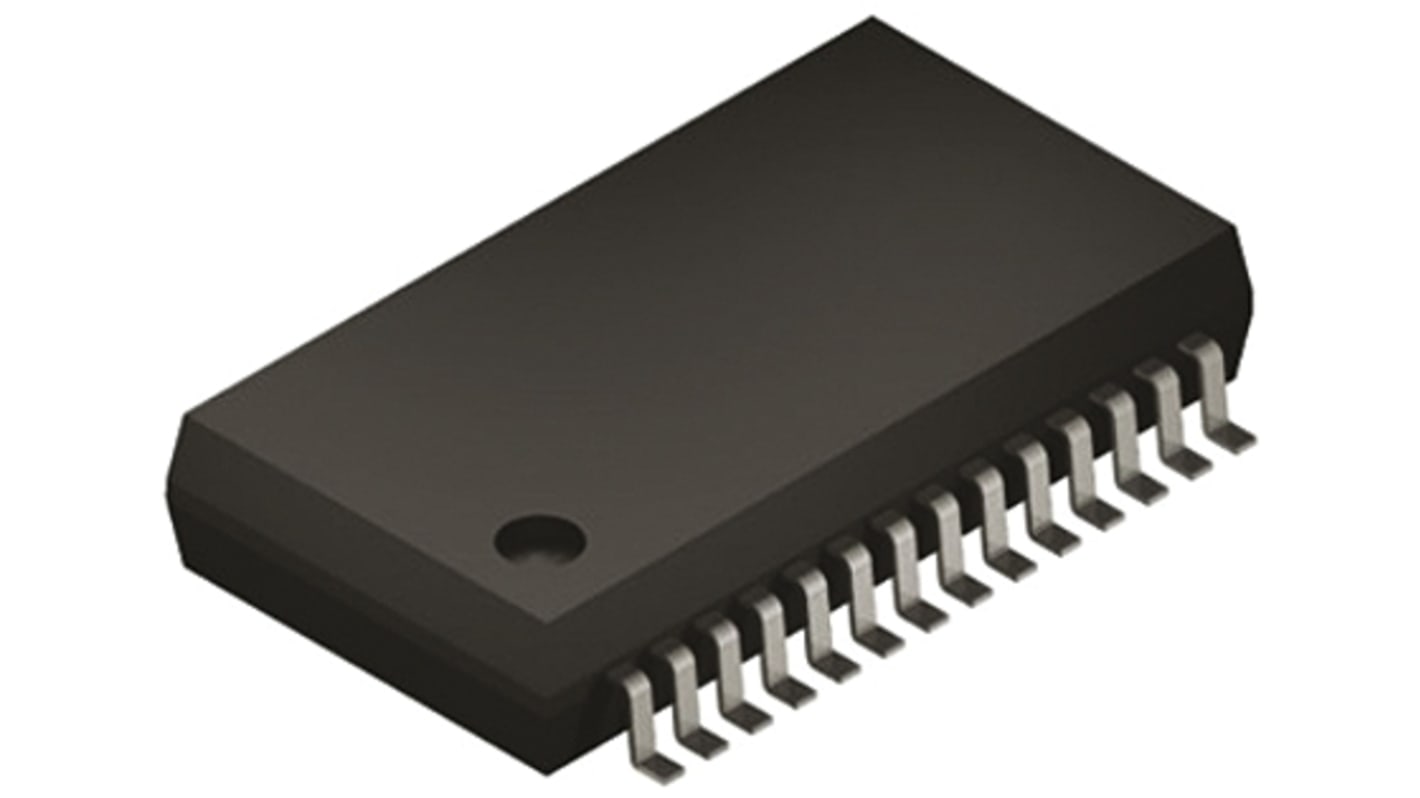

PIC16F1933 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F1933ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、7 KBのプログラムメモリ、256バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
PIC16F1933ファミリのマイクロコントローラは、16レベルのハードウェアスタックと49個の命令を備えたMicrochipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSの性能を発揮し、7 KBのプログラムメモリ、256バイトのRAM、及び256バイトのデータEEPROMを搭載しています。 精度±1 %の構成可能な発振器をオンボードに搭載しています。
マイクロコントローラの機能
CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 25
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD) – オプションの外部デバッグヘッダも用意
49の命令
16レベルハードウェアスタック
32 MHz内蔵発振器 – 選択可能な周波数範囲: 32 MHz → 31 kHz
I/Oピン x 25
XLP技術
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
低電圧プログラミング(LVP)
In-Circuitシリアルプログラミング(ICSP)
インサーキットデバッグ(ICD) – オプションの外部デバッグヘッダも用意
周辺機器
内蔵LCDコントローラ – 60セグメント
11チャンネル10ビットA/Dコンバータ(ADC)
8チャンネルmTouchTM静電容量型センサモジュール
2個のキャプチャ / コンペア / PWM (CCP)モジュール – PIC16F1827のみ
3個の強化キャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
4個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
11チャンネル10ビットA/Dコンバータ(ADC)
8チャンネルmTouchTM静電容量型センサモジュール
2個のキャプチャ / コンペア / PWM (CCP)モジュール – PIC16F1827のみ
3個の強化キャプチャ / コンペア / PWM (ECCP)モジュール
2個のコンパレータ
4個の8ビットタイマ
1個の16ビットタイマ
SPI及びI2Cを備えたマスタ同期シリアルポート(MSSP)
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
固定電圧リファレンス(FVR)
SRラッチ
仕様
特性 | |
---|---|
ファミリー名 | PIC16F |
パッケージタイプ | SSOP |
実装タイプ | 表面実装 |
ピン数 | 28 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 4096ワード |
最大周波数 | 32MHz |
RAMサイズ | 256 B |
USBチャンネル | 0 |
PWMユニット数 | 5 |
SPIチャンネル数 | 2 |
USARTチャネルの数 | 1 |
UARTチャンネル数 | 1 |
CANチャンネル数 | 0 |
標準動作供給電圧 | 1.8 → 5.5 V |
I2Cチャンネル数 | 2 |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
LINチャネルの数 | 0 |
幅 | 5.6mm |
高さ | 1.85mm |
ADC数 | 1(11 x 10ビット) |
長さ | 10.5mm |
動作温度 Max | +125 °C |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
最大イーサネットチャンネル数 | 0 |
ADCユニット数 | 1 |
プログラムメモリタイプ | フラッシュ |
PWM | 5 x 10/8ビット |
寸法 | 10.5 x 5.6 x 1.85mm |
