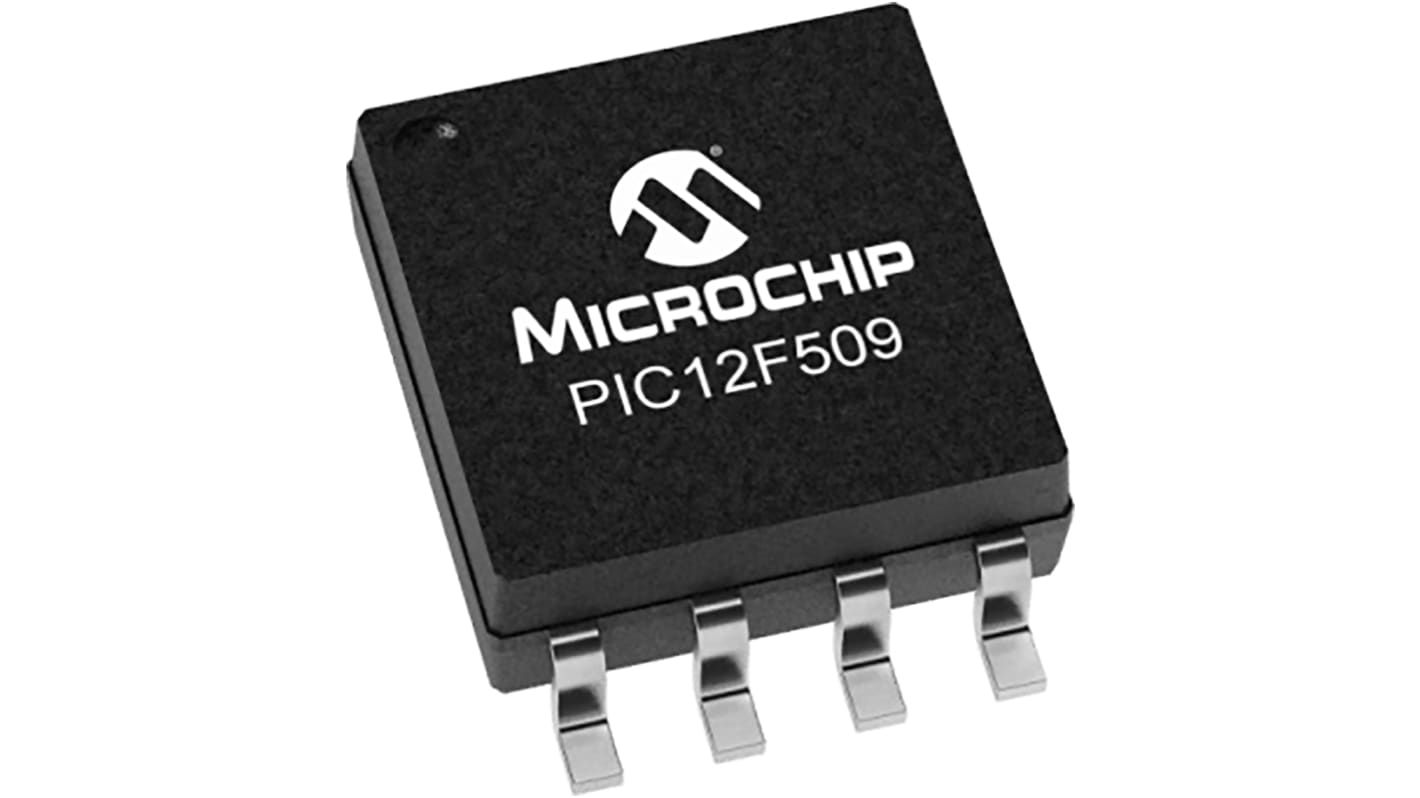

Microchip マイクロコントローラ, PIC, 20 MHz, 41 bit RAM, フラッシュ, 8ピン, SOIC
- RS品番:
- 177-2948
- メーカー型番:
- PIC12F509T-I/SN
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール3300個入り) 小計：*
￥471,850.50
(税抜)
￥519,037.20
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年9月02日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 3300 - 3300 | ￥142.985 | ￥471,851 |
| 6600 - 29700 | ￥142.858 | ￥471,431 |
| 33000 - 46200 | ￥142.732 | ￥471,016 |
| 49500 - 62700 | ￥142.603 | ￥470,590 |
| 66000 + | ￥142.476 | ￥470,171 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 177-2948
- メーカー型番:
- PIC12F509T-I/SN
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| プロダクトタイプ | マイクロコントローラ | |
| シリーズ | PIC12F509 | |
| パッケージ型式 | SOIC | |
| 取付タイプ | 表面 | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1.5kB | |
| 最大クロック周波数 | 20MHz | |
| RAMサイズ | 41bit | |
| 最大電源電圧 | 5.5V | |
| プログラムI/Os数 | 6 | |
| 動作温度 Min | -40°C | |
| 最大許容損失Pd | 800mW | |
| 動作温度 Max | 85°C | |
| 幅 | 3.9mm | |
| 規格 / 承認 | RoHS | |
| 高さ | 1.5mm | |
| 長さ | 4.9mm | |
| 最小電源電圧 | 2V | |
| プログラムメモリタイプ | フラッシュ | |
| タイマー数 | 1 | |
| インストラクションセットアーキテクチャ | RISC | |
| 自動車規格 | ISO/TS 16949 | |
| ADC数 | 0 bit | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
プロダクトタイプ マイクロコントローラ | ||
シリーズ PIC12F509 | ||
パッケージ型式 SOIC | ||
取付タイプ 表面 | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1.5kB | ||
最大クロック周波数 20MHz | ||
RAMサイズ 41bit | ||
最大電源電圧 5.5V | ||
プログラムI/Os数 6 | ||
動作温度 Min -40°C | ||
最大許容損失Pd 800mW | ||
動作温度 Max 85°C | ||
幅 3.9mm | ||
規格 / 承認 RoHS | ||
高さ 1.5mm | ||
長さ 4.9mm | ||
最小電源電圧 2V | ||
プログラムメモリタイプ フラッシュ | ||
タイマー数 1 | ||
インストラクションセットアーキテクチャ RISC | ||
自動車規格 ISO/TS 16949 | ||
ADC数 0 bit | ||
Microchip TechnologyのPIC12F508/509/16F505デバイスは、低コスト、高性能、8ビットで、完全に静的なフラッシュベースのCMOSマイクロコントローラです。シングルワード / シングルサイクル命令が33個しかないRISCアーキテクチャを採用しています。2サイクルのプログラム分岐以外のすべての命令がシングルサイクル(200 μs)で実行します。PIC12F508 / 509 / 16F505は、同じ価格帯の競合製品よりもはるかに高い性能を発揮します。
精密4 MHz内蔵発振器
ベースラインコア(命令数: 33、スタックレベル: 2)
2サイクルのプログラム分岐を除くすべてのシングルサイクル命令
12ビット幅の命令
8ビット幅のデータパス
I/Oソース / シンク電流: 25 mA
低電力スリープ電流(100 nA)
8ビットタイマ x 1 (TMR0)
ウォッチドッグタイマ(WDT)
ICSP™ (Integrated In Circuit Serial Programming™)機能
インサーキットデバッグをサポート
プログラマブルコード保護
