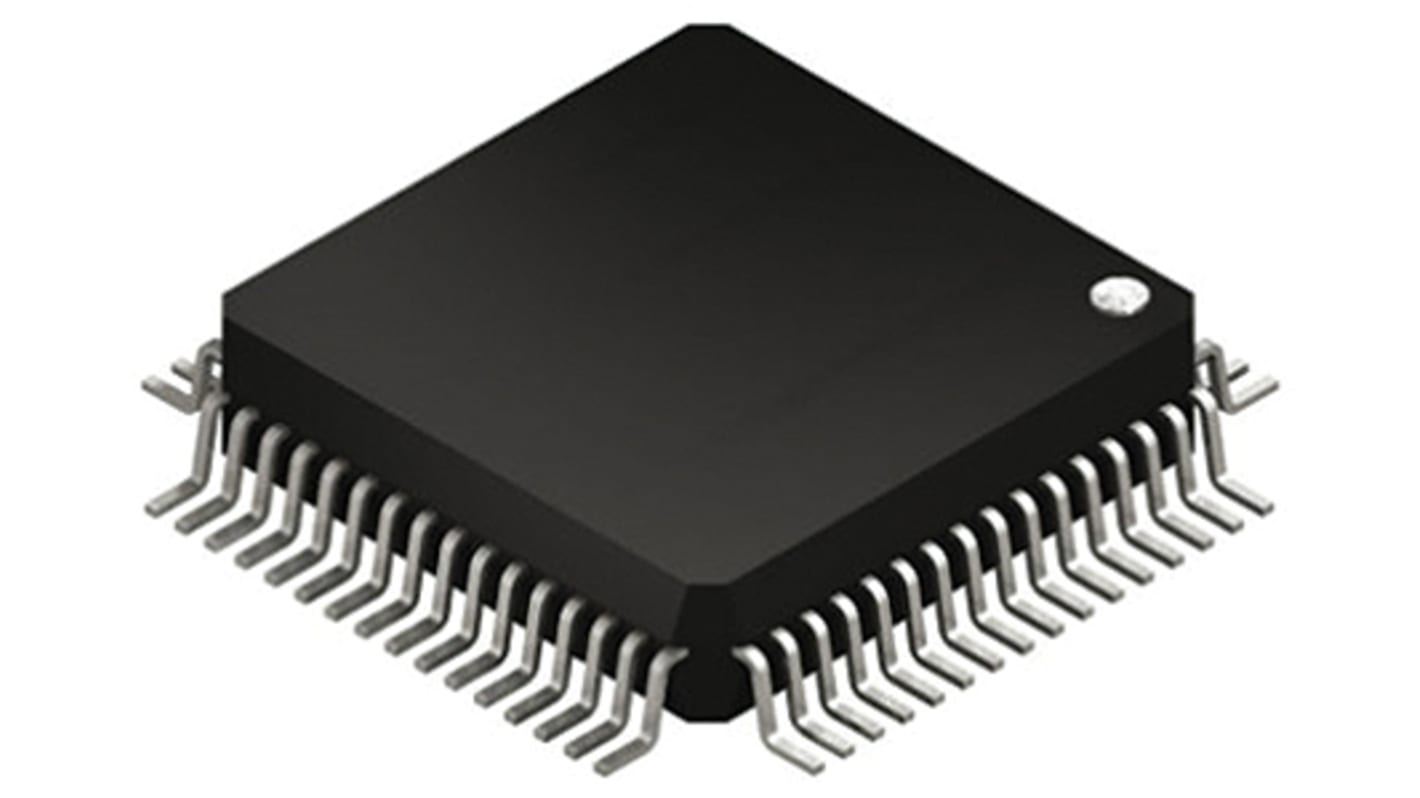

- RS品番:
- 709-4134
- メーカー型番:
- MSP430F2619TPM
- メーカー/ブランド名:
- Texas Instruments
取扱終了
- RS品番:
- 709-4134
- メーカー型番:
- MSP430F2619TPM
- メーカー/ブランド名:
- Texas Instruments
その他
詳細情報
MSP430F2x拡張温度範囲超低消費電力マイクロコントローラ、Texas Instruments
MSP430™拡張温度範囲シリーズのデバイスは、105 °Cまでの動作環境温度に対応する必要がある苛酷な環境で普及しています。
CPUクロック速度: 最大16 MHz
フラッシュメモリ: 最大120 KB
SRAMメモリ: 最大8 KB
1.8 → 3.6 V動作
スマートアナログ / デジタル
アクティブモード: 低消費電力200 μA/MHz
リアルタイムクロックモード: 低消費電力0.7 μA
RAM保持モード: 低消費電力0.1 μA
スタンバイモードから急速ウェイクアップまでの所要時間: 6 μs未満
フラッシュメモリ: 最大120 KB
SRAMメモリ: 最大8 KB
1.8 → 3.6 V動作
スマートアナログ / デジタル
アクティブモード: 低消費電力200 μA/MHz
リアルタイムクロックモード: 低消費電力0.7 μA
RAM保持モード: 低消費電力0.1 μA
スタンバイモードから急速ウェイクアップまでの所要時間: 6 μs未満
MSP430マイクロコントローラ、Texas Instruments
MSP430プラットフォームは、Texas Instrumentsの混合シグナル、超低電力のマイクロコントローラ製品です。 16ビットRISCアーキテクチャは、ワイヤレスな低電力産業及び携帯用途に最適です。 この定評ある製品は、使いやすさ、幅広い開発ツールとサポートにより、根強い人気製品となっています。
MSP430の製品ラインは、MSP430バリューラインから、FRAMメモリーを組み込んだ革新的で高度に統合されたマイクロコントローラまで、400を超えるデバイスで構成されています。このボード製品ファミリは、多くの設計や用途に最適な統合を可能にします。 USB、RF、LCDコントローラ及びシグマデルタADCなどの高性能な周辺機器。 これにより、設計者は多くの低電力用途に適切なMSP430デバイスを見つけられます。
MSP430の製品ラインは、MSP430バリューラインから、FRAMメモリーを組み込んだ革新的で高度に統合されたマイクロコントローラまで、400を超えるデバイスで構成されています。このボード製品ファミリは、多くの設計や用途に最適な統合を可能にします。 USB、RF、LCDコントローラ及びシグマデルタADCなどの高性能な周辺機器。 これにより、設計者は多くの低電力用途に適切なMSP430デバイスを見つけられます。
仕様
特性 | |
---|---|
ファミリー名 | MSP430 |
パッケージタイプ | LQFP |
実装タイプ | 表面実装 |
ピン数 | 64 |
デバイスコア | MSP430 |
データバス幅 | 16bit |
プログラムメモリサイズ | 120 kB、256 B |
最大周波数 | 16MHz |
RAMサイズ | 4 kB |
USBチャンネル | 0 |
PWMユニット数 | 2 |
SPIチャンネル数 | 4 |
UARTチャンネル数 | 2 |
CANチャンネル数 | 0 |
USARTチャネルの数 | 0 |
標準動作供給電圧 | 2.5, 3.3 V |
I2Cチャンネル数 | 2 |
プログラムメモリタイプ | フラッシュ |
動作温度 Max | +105 °C |
LINチャネルの数 | 2 |
高さ | 1.45mm |
長さ | 10.2mm |
動作温度 Min | -40 °C |
ADC数 | 8 x 12ビット |
幅 | 10.2mm |
PWM | 3 x 16ビット、7 x 16ビット |
寸法 | 10.2 x 10.2 x 1.45mm |
インストラクションセットアーキテクチャ | RISC |
ADCユニット数 | 1 |
イーサネットチャンネル数 | 0 |
PCIチャンネル数 | 0 |
