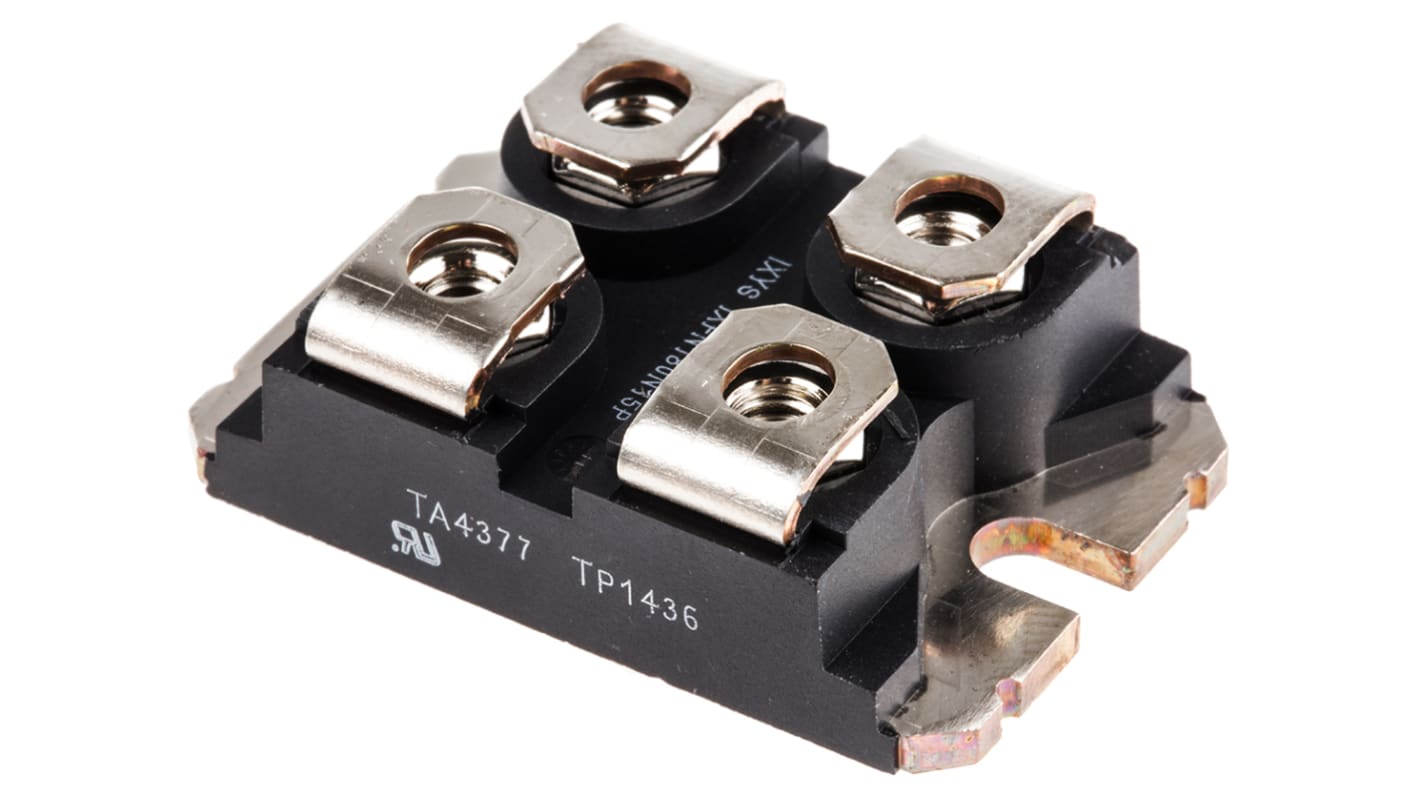

IXYS MOSFET, Nチャンネル, 150 A, スクリュー マウント, 4 ピン, IXFN180N15P
RS品番:
194-259
メーカー型番:
IXFN180N15P
メーカー/ブランド名:
IXYS
MOSFET・モスフェット の一覧へ
取扱終了
RS品番:
194-259
メーカー型番:
IXFN180N15P
メーカー/ブランド名:
IXYS
データシート
その他
詳細情報
仕様
Datasheet
ESD Control Selection Guide V1
RoHSステータス: 適合
NチャンネルパワーMOSFET IXYS HiperFET™ Polar™シリーズ
IXYSのNチャンネルパワーMOSFET (高速固有ダイオード搭載) (HiPerFET™)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
MOSFETトランジスタ、IXYS
IXYSの先進のディスクリートパワーMOSFETデバイス製品
特性
チャンネルタイプ
N
最大連続ドレイン電流
150 A
最大ドレイン-ソース間電圧
150 V
シリーズ
HiperFET, Polar
パッケージタイプ
SOT-227
実装タイプ
スクリュー マウント
ピン数
4
最大ドレイン-ソース間抵抗
11 mΩ
チャンネルモード
エンハンスメント型
最大ゲートしきい値電圧
5V
最大パワー消費
680000 mW
トランジスタ構成
シングル
最大ゲート-ソース間電圧
-20 V, +20 V
長さ
38.23mm
トランジスタ素材
Si
標準ゲートチャージ @ Vgs
240 nC @ 10 V
1チップ当たりのエレメント数
1
動作温度 Max
+175 °C
幅
25.42mm
高さ
9.6mm
動作温度 Min
-55 °C
