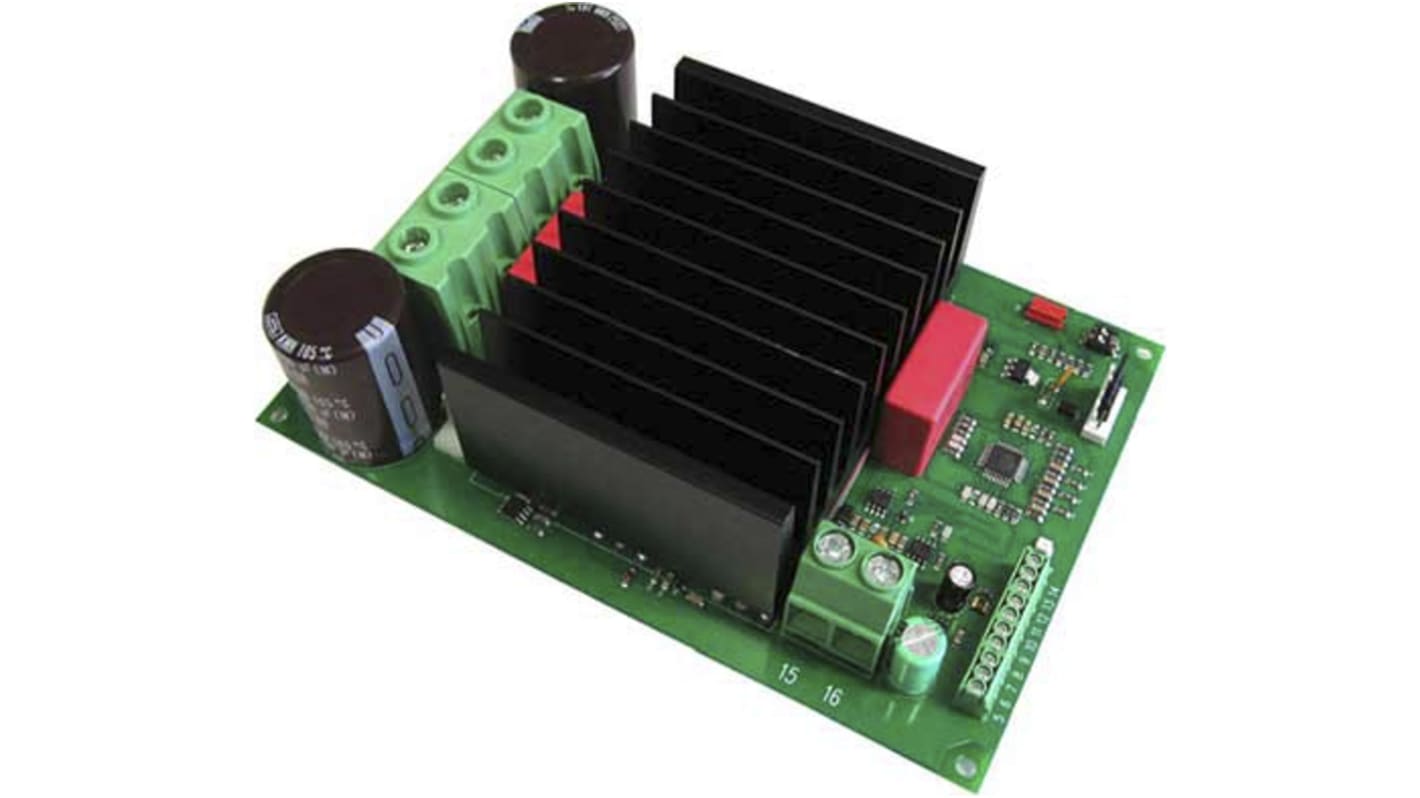

電対 EM-282C DC モータコントローラ、 12-42 V dc 、 100 A

EM-282 は、フルブリッジ DC モータスタータです。特別な機能を要する用途で使用されるDCモータ用に設計されています。
調整可能な加速及び減速ランプがあり、滑らかな始動と停止を実現します。調整可能な電流制限によりモータを過電流から保護し、ブレーキ（再生）の電流制限もあります。

また、 2 種類の速度を設定可能で、位置決め用途に便利です。
制御入力FW又はBWにより、正転又は逆転で始動します。
STOPはモータの停止用ですが、FW及びBWの方向に対する個々の制限入力も用意されています。
SPEED-2 入力は、プリセット speed-2 を有効にしますが、速度制御アナログ信号 0-5 V の入力として使用することもできます。
FAULT Terminal は、入力と出力の機能を同時に兼ね備えています。通常、このピンはハイですが、過熱時や条件によっては電流トリップ状況でもプルダウンされます
連続及びインパルスという2種類の制御モードを選択可能です。連続モードでは、制御が有効になっている限りモータは動作します。インパルスモードでは、短いコマンドでモータを始動し、新たなインパルス信号でのみ状態が変化します。
このカードは、制御入力と制限入力の両方に対して選択可能な入力ロジックを備えています
パラメータ設定には、 EM-236 インターフェイスユニット、 EM-268 （ Menthol-Lite PC-program 使用）、 EM-326 （スマートフォン用 Menthol-App 使用）の 3 つのオプションがあります

特長と利点

12 → 48 V dc 、 80 → 100 A 連続、 160 → 200 A Peak
速度、方向、電流制限、ソフトスタート / ストップ、ブレーキ負荷出力、自動反転制御
ストローク終了時のリミットスイッチ入力
コンパクト、 DIN レール取り付け可能
EM-A1 カードスロットオプション（対称制御用）： ± 5 V 又は ± 10 V （回転停止 -fwd ）

コンパクトで高電流を出力します
ブレーキ負荷アウトプット
モータ及びブレーキの電流制限
ゼロ電流制限
速度設定
柔軟な制御入力
インパルス / 連続モード
DINレール取り付けに対応
PWM 周波数： 2 kHz 又は 16 kHz
フリーホイールオプションと自動反転オプションがあります
ランニングインジケータ
拡張入力オプション
ファン出力
12 → 24 V dc バージョン：
モータ電流（最大）連続 100 A （ @ 25 ° C 、温度）、
80 A （ @ 60 ° A 、温度）及び Peak 200A （ 5 秒）
電流処理が 20 % @ 16 kHz PWM で低減
24-48 V dc タイプ：
モータ電流最大連続 80 A （ @ 25 ° C amb ）温度）
70A （ 50 ° A 温度時）及び Peak 160 A （ 5 秒）
電流処理が 20 % @ 16 kHz PWM で低減

高電流出力
ブレーキ負荷出力
電流制限
ブレーキの電流制限
ゼロ電流制限
速度設定 / 調整
柔軟な制御入力
インパルス / 連続モード
レールベースに取り付け可能
デジタルパラメータ設定
Cバージョンプログラム
2/16 kHz pwm周波数オプション
フリーホイールオプション
自動反転オプション
実行インジケータオプション
拡張入力ロジックオプション
熱制御(続き)ファン出力(pcb v.3)

すべて選択	製品情報	内容
	ブランド	Electromen OY
	電源電圧	12 → 42 V dc
	許容電流値	100 A
	定格電圧	42 V dc

	すべて選択
	ブランド Electromen OY
	電源電圧 12 → 42 V dc
	許容電流値 100 A
	定格電圧 42 V dc

Electromen OY DCモータコントローラ 100 A 42 V dc
