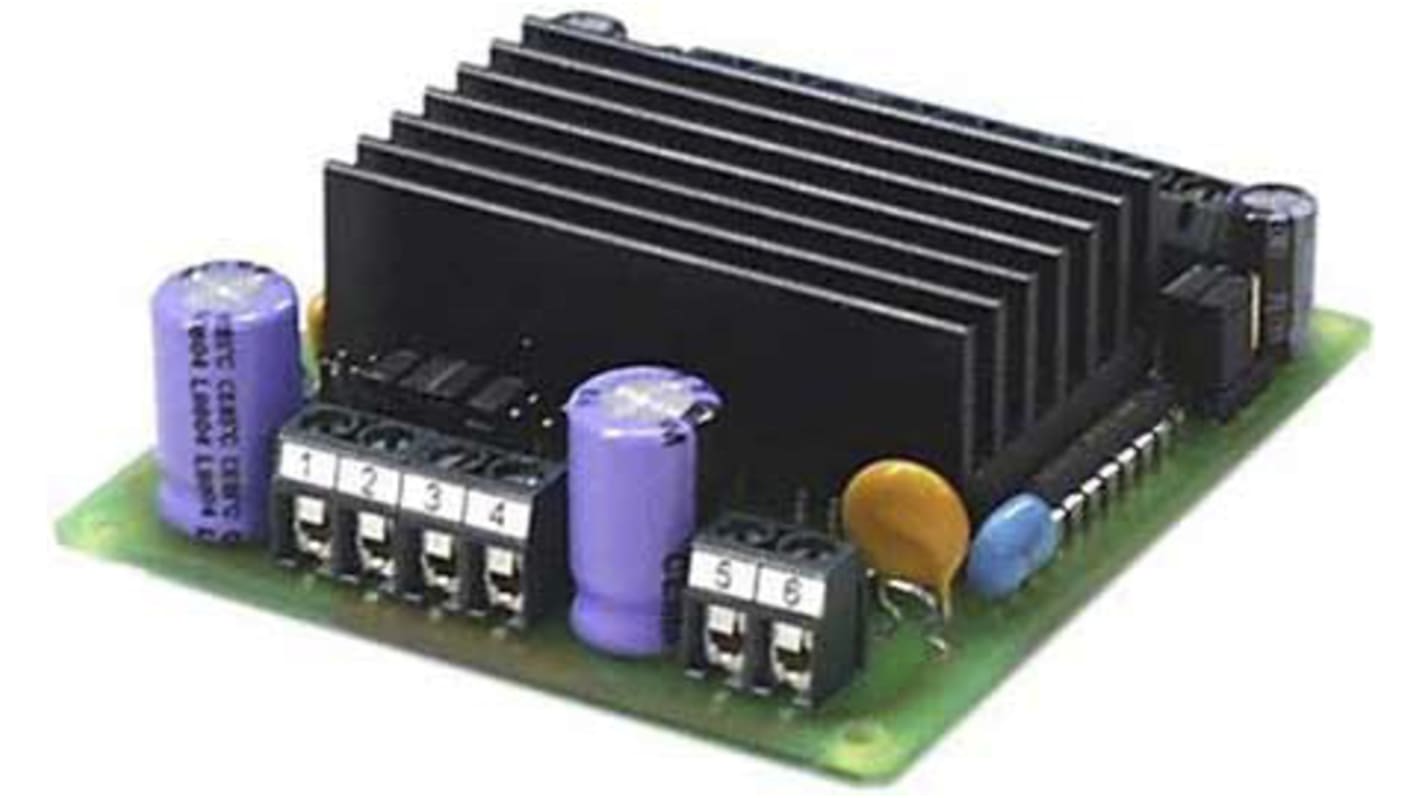

EM-314 は、バイポーラチョッパ制御を使用したマイクロステッピングステッパモータコントローラです。バイポーラ動作原理はほとんどのステッパモータに適合し、最高のトルク制御を実現します。マイクロステッピング機能により、低回転で優れた性能を発揮することもできます。

ステッピングと電流調整は同期されているため、スムーズで静かな動作が可能です

フルステップから 1/64 ステップまで、 7 種類のステップオプションから選択できます。これにより、さまざまな速度の用途に対応するさまざまな可能性があります。

コントローラには、独自の補助発振器が搭載されており、プリセット速度コマンドに使用できます。 4 つのデジタル機能入力を使用して、プリセット速度を有効にすることができます

発振器には加速ランプ機能が搭載されており、周波数を変更して滑らかな制御を実現します

このドライブにより、高速でモータが確実に起動し、速度を落とさずに目的の速度にシフトします

ユニットに組み込まれている補助発振器では、設定済みの動作シーケンスを提供しています。各シーケンスは、速度、方向、距離（ステップ）に応じた動作になります。

プリセットシーケンスは、 4 つのデジタル入力で選択できます

すべての入力は正のロジックコマンド（ 4-30 V ）で作動し、 TTL ロジックレベルコマンドでも制御できます

パラメータ設定には、 EM-236 インターフェイスユニット、 EM-268 （ Menthol-Lite PC-program 使用）、 EM-326 （スマートフォン用 Menthol-App 使用）の 3 つのオプションがあります

12 → 24 V dc 、 6 A

マイクロステッピング 1 、 1/2 、 1/4 、 1/64 ステップオプション

外部ステップ入力又はプリセットシーケンスを使用するオプションがあります

速度、方向、位置のプリセットシーケンスを選択するための 4 つの入力

コンパクトな DIN レール取り付け可能;バイポーラチョッパ制御

1 、 1/2 、 1/4 、 1/64 ステップ

4 つのプリセット機能入力

PNP 又は TTL 制御

静音動作

加速および減速ランプ

DINレール取り付けに対応

2極チョッパ

1、1/2、1/4.....1/64ステップ

4つのプリセットファンクション入力

PNP又はTTL制御

静音作動電流コントロール

加速 / 減速ランプ

DINレースベースマウント可能
