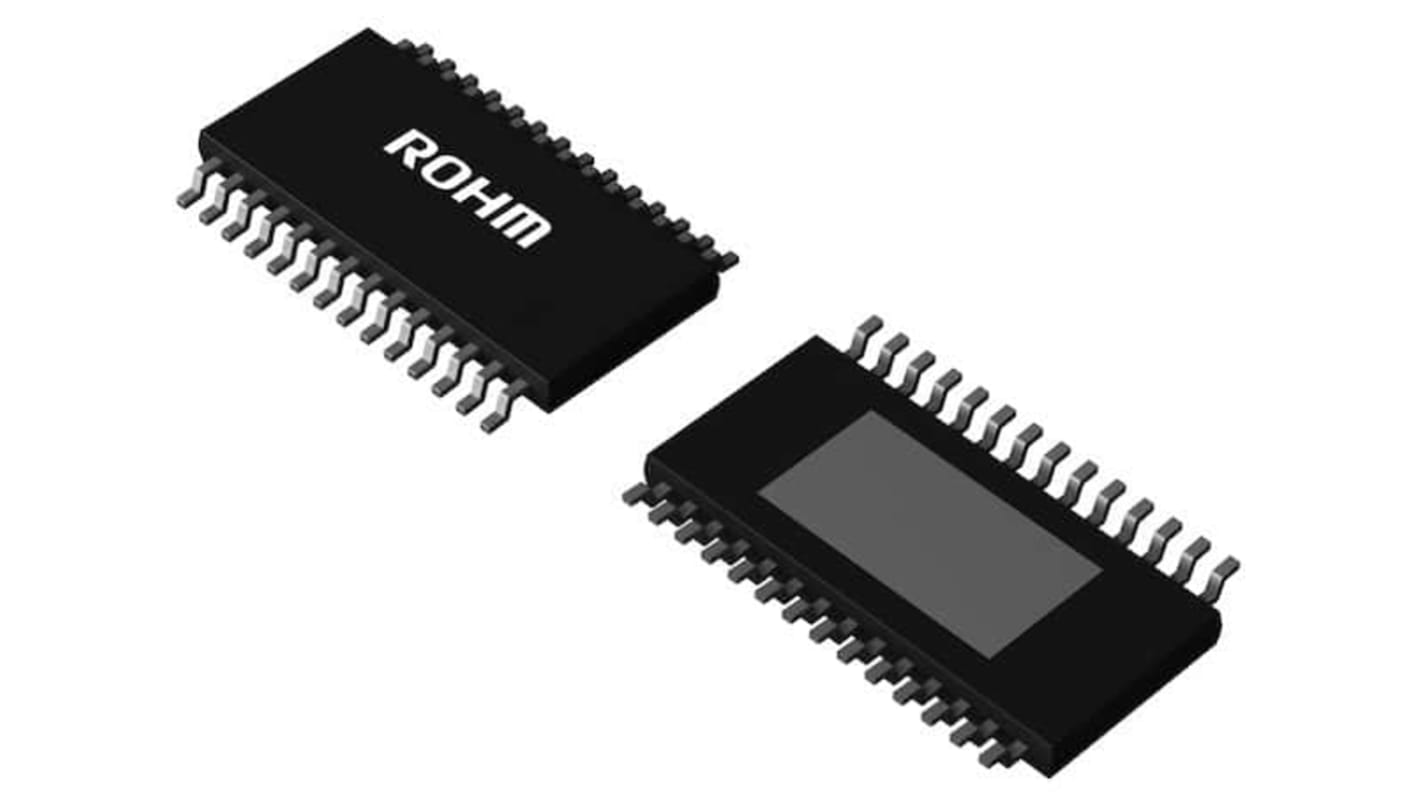

ローム モータドライバIC, 28-Pin HTSSOP ステッパ
- RS品番:
- 185-0305
- メーカー型番:
- BD63520AEFV-E2
- メーカー/ブランド名:
- ローム
30 国内在庫あり - 通常1営業日でお届け
単価: 購入単位は5個
¥460.00
(税抜)
¥506.00
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
5 - 120 | ¥460.00 | ¥2,300.00 |
125 - 1245 | ¥402.00 | ¥2,010.00 |
1250 - 2495 | ¥344.00 | ¥1,720.00 |
2500 - 4995 | ¥288.00 | ¥1,440.00 |
5000 + | ¥230.00 | ¥1,150.00 |
* 購入単位ごとの価格
- RS品番:
- 185-0305
- メーカー型番:
- BD63520AEFV-E2
- メーカー/ブランド名:
- ローム
データシート
その他
詳細情報
シングル電源入力(定格電圧36 V)
定格出力電流:( DC ) 2.0 A
低オン抵抗DMOS出力
CLK-INドライブモード
PWM定電流制御(その他の発振)
内蔵スパイクノイズキャンセル機能(外部ノイズフィルタ不要)
フルステップ、ハーフステップ、 1/4 ステップ、 1/16 ステップドライブ
ステップモード変更のタイミングは自由
電流減衰モードの切り替え機能(線形変数の高速 / 低速減衰比)
正転と逆転の切り替え機能
省電力機能
内蔵ロジック入力プルダウン抵抗器
パワーオンリセット機能
サーマルシャットダウン回路( TSD )
過電流保護回路( OCP )
低電圧ロックアウト回路( UVLO )
過電圧ロックアウト回路( OVLO )
電源未印加時誤動作防止(Ghost Supply Prevention)
隣接ピン短絡保護
逆取り付け保護
マイクロミニチュア、超薄型で高放熱(露出金属タイプ) HTSSOP-B28 パッケージ
定格出力電流:( DC ) 2.0 A
低オン抵抗DMOS出力
CLK-INドライブモード
PWM定電流制御(その他の発振)
内蔵スパイクノイズキャンセル機能(外部ノイズフィルタ不要)
フルステップ、ハーフステップ、 1/4 ステップ、 1/16 ステップドライブ
ステップモード変更のタイミングは自由
電流減衰モードの切り替え機能(線形変数の高速 / 低速減衰比)
正転と逆転の切り替え機能
省電力機能
内蔵ロジック入力プルダウン抵抗器
パワーオンリセット機能
サーマルシャットダウン回路( TSD )
過電流保護回路( OCP )
低電圧ロックアウト回路( UVLO )
過電圧ロックアウト回路( OVLO )
電源未印加時誤動作防止(Ghost Supply Prevention)
隣接ピン短絡保護
逆取り付け保護
マイクロミニチュア、超薄型で高放熱(露出金属タイプ) HTSSOP-B28 パッケージ
仕様
特性 | |
---|---|
モータタイプ | ステッパ |
回路構成 | Hブリッジ |
トポロジー | DMOS |
出力電流 Max | 2 (Continuous) A, 2.5 (Peak) A |
最大供給電圧 | 36 V |
実装タイプ | 表面実装 |
パッケージタイプ | HTSSOP |
動作供給電圧 Max | 28 V |
ピン数 | 28 |
動作供給電圧 Min | 8 V |
動作温度 Max | +85 °C |
長さ | 9.7mm |
製品長さ奥行き | 9.7mm |
幅 | 4.4mm |
製品高さ | 0.85mm |
動作温度 Min | -25 °C |
寸法 | 9.7 x 4.4 x 0.85mm |
高さ | 0.85mm |
製品幅 | 4.4mm |
