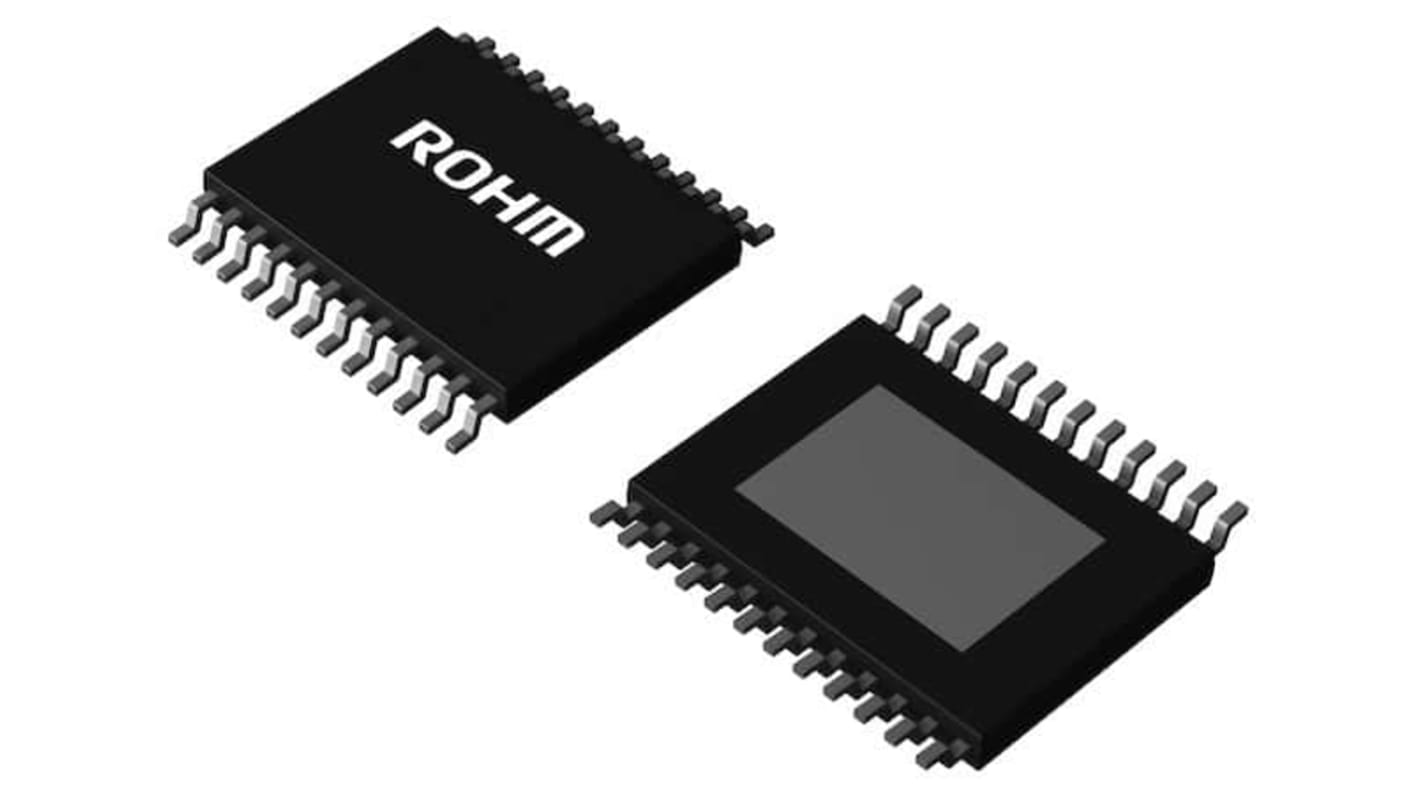

ローム モータドライバIC, 20-Pin HTSSOP BLDC
- RS品番:
- 185-0278
- メーカー型番:
- BD63015EFV-E2
- メーカー/ブランド名:
- ローム
10 国内在庫あり - 通常1営業日でお届け
追加されました
単価： 購入単位は2個
￥647.00
(税抜)
￥711.70
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 2 - 48 | ￥647.00 | ￥1,294.00 |
| 50 - 498 | ￥559.50 | ￥1,119.00 |
| 500 - 998 | ￥471.50 | ￥943.00 |
| 1000 - 1998 | ￥384.00 | ￥768.00 |
| 2000 + | ￥296.00 | ￥592.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 185-0278
- メーカー型番:
- BD63015EFV-E2
- メーカー/ブランド名:
- ローム
データシート
その他
- COO（原産国）:
- DE
詳細情報
BD63015EFV は三相正弦波ブラシレスモータドライバです。電源の定格は 36V で、定格電流は 1.5A （ Peak Current 、 2A ）です。PWM 駆動信号は、 3 つのホールセンサによって生成されます。入力 DC 電圧信号は、回転速度を制御することができます。また、電源電圧によって制御することもできます。各種制御回路や保護回路が内蔵されているため、さまざまな用途に対応できます。パッケージが小さいため、小径モーターモジュールに使用できます。
正弦波ドライブ
低オン抵抗 DMOS 出力（ PCH/NCH ）
PWM 出力
FG 出力（ 3FG ）
内蔵電流制限回路（ CL ）
内蔵サーマルシャットダウン回路 (TSD)
過電流保護回路(OCP)内蔵
低電圧ロックアウト回路内蔵 (UVLO)
過電圧ロックアウト回路内蔵 (OVLO)
内蔵モータロック保護回路、自動再起動タイプ (MLP)
ホールエラー保護回路内蔵 (Hallerr)
低オン抵抗 DMOS 出力（ PCH/NCH ）
PWM 出力
FG 出力（ 3FG ）
内蔵電流制限回路（ CL ）
内蔵サーマルシャットダウン回路 (TSD)
過電流保護回路(OCP)内蔵
低電圧ロックアウト回路内蔵 (UVLO)
過電圧ロックアウト回路内蔵 (OVLO)
内蔵モータロック保護回路、自動再起動タイプ (MLP)
ホールエラー保護回路内蔵 (Hallerr)
仕様
特性 | |
|---|---|
| モータタイプ | BLDC |
| トポロジー | DMOS |
| 回路構成 | 3相 |
| 出力電流 Max | 1.5 (Continuous) A, 2 (Peak) A |
| 最大供給電圧 | 36 V |
| 実装タイプ | 表面実装 |
| パッケージタイプ | HTSSOP |
| ピン数 | 20 |
| 動作供給電圧 Max | 28 V |
| 動作供給電圧 Min | 8 V |
| 長さ | 6.5mm |
| 製品幅 | 4.4mm |
| 高さ | 0.85mm |
| 幅 | 4.4mm |
| 製品高さ | 0.85mm |
| 寸法 | 6.5 x 4.4 x 0.85mm |
| 動作温度 Min | -40 °C |
| 動作温度 Max | +105 °C |
| 製品長さ奥行き | 6.5mm |
