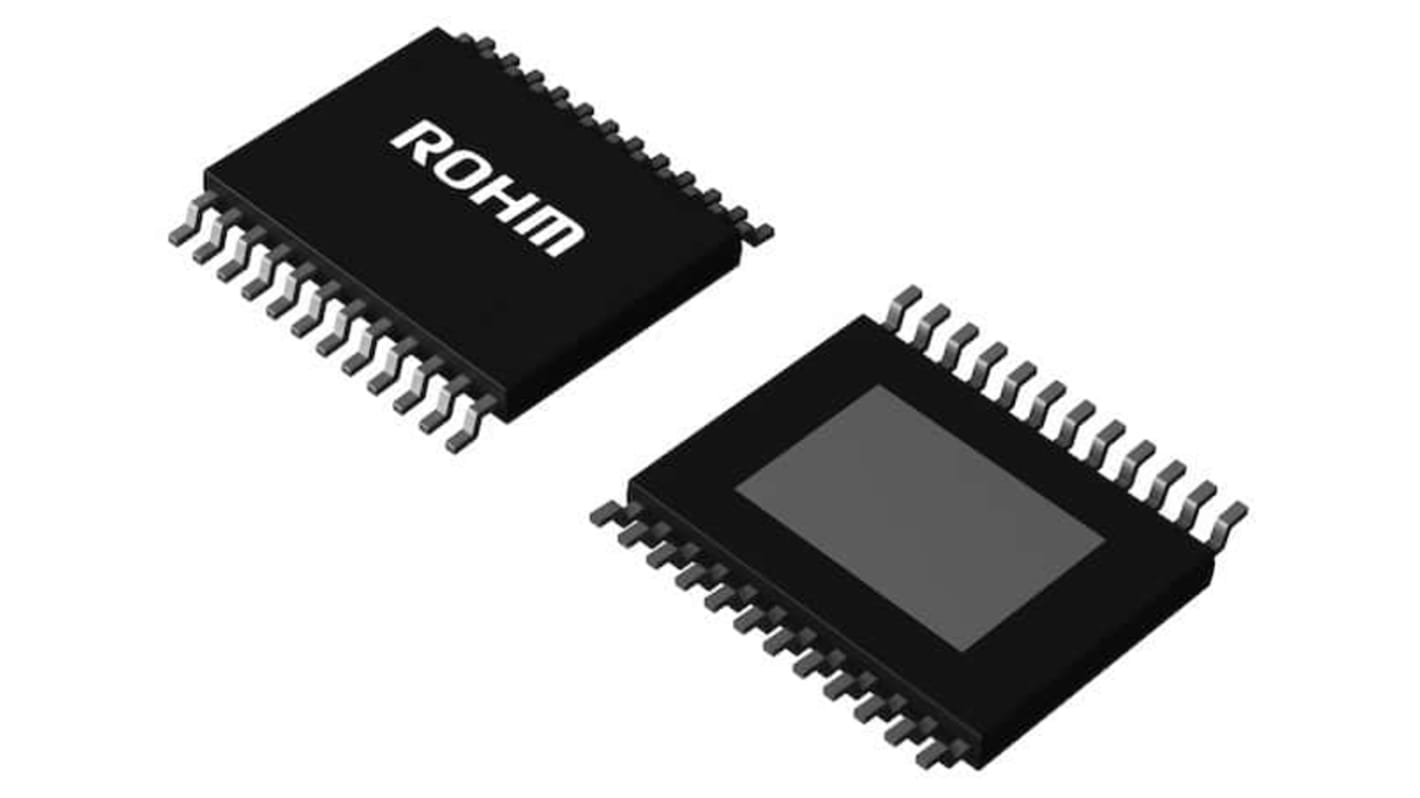

ローム ブラシレスDCモータコントローラ, 20-Pin HTSSOP-B BLDC
- RS品番:
- 188-7014
- メーカー型番:
- BD63282EFV-E2
- メーカー/ブランド名:
- ローム
35 国内在庫あり - 通常1営業日でお届け
追加されました
単価： 購入単位は5個
￥406.00
(税抜)
￥446.60
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 5 - 120 | ￥406.00 | ￥2,030.00 |
| 125 - 1245 | ￥350.80 | ￥1,754.00 |
| 1250 - 2495 | ￥295.60 | ￥1,478.00 |
| 2500 - 4995 | ￥240.40 | ￥1,202.00 |
| 5000 + | ￥185.20 | ￥926.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 188-7014
- メーカー型番:
- BD63282EFV-E2
- メーカー/ブランド名:
- ローム
データシート
その他
- COO（原産国）:
- DE
詳細情報
BD63282EFV は、パワー DMOS FET モータドライバで構成されている 1 チップドライバです。この IC は、 3 ホール素子を搭載したロータ位置検出により安定した始動を実現しています。また、出力電流を正弦波にすることで、静音動作と低振動を実現しています。
小型パッケージ
パワーDMOS FETを搭載したドライバ
3 ホールシネドライブ
DC / PWM入力により速度制御可能
リード角度制御（自動 / 固定）
ソフトスタート機能
回転方向 (Rotation Direction) - 選択
回転数パルス信号(FG)出力
保護機能（低電圧保護機能、ロック保護機能（自動回復機能）、高速回転保護機能、低速回転保護機能）
用途
冷蔵庫などの一般消費者向け機器用ファンモータ
パワーDMOS FETを搭載したドライバ
3 ホールシネドライブ
DC / PWM入力により速度制御可能
リード角度制御（自動 / 固定）
ソフトスタート機能
回転方向 (Rotation Direction) - 選択
回転数パルス信号(FG)出力
保護機能（低電圧保護機能、ロック保護機能（自動回復機能）、高速回転保護機能、低速回転保護機能）
用途
冷蔵庫などの一般消費者向け機器用ファンモータ
仕様
特性 | |
|---|---|
| モータタイプ | BLDC |
| 回路構成 | 3相 |
| 出力電流 Max | 1A |
| 最大供給電圧 | 16 V |
| 実装タイプ | 表面実装 |
| パッケージタイプ | HTSSOP-B |
| 動作供給電圧 Max | 16 V |
| ピン数 | 20 |
| 動作供給電圧 Min | 5 V |
| 標準スイッチング周波数 | 50kHz |
| 寸法 | 6.85 x 4.4 x 0.85mm |
| 動作温度 Min | -40 °C |
| 高さ | 0.85mm |
| 製品高さ | 0.85mm |
| 幅 | 4.4mm |
| 製品長さ奥行き | 6.85mm |
| 長さ | 6.85mm |
| 動作温度 Max | +100 °C |
| 製品幅 | 4.4mm |
