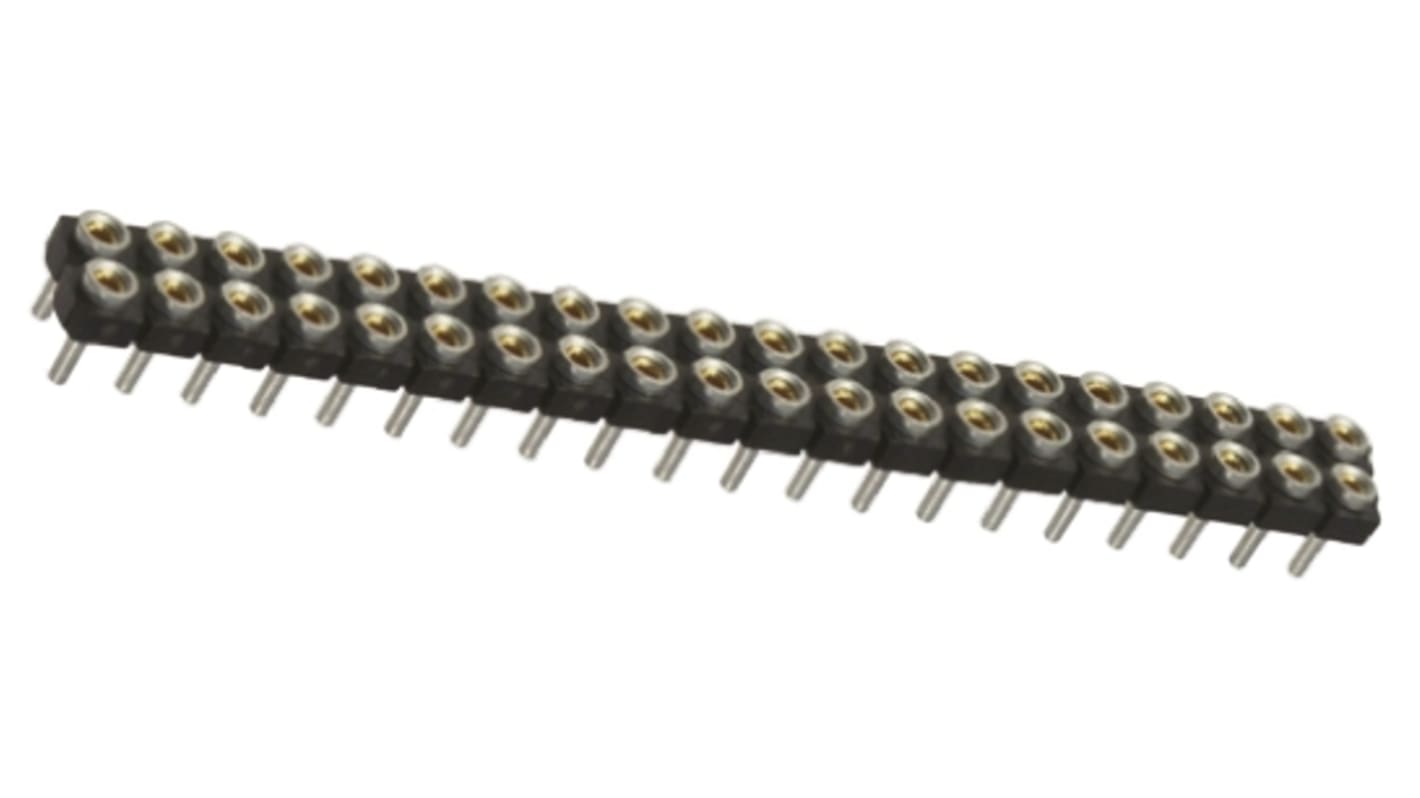

Samtec 基板接続用ソケット SDL シリーズ ペンタイプナイフ, 40 Pin 2 列 2.54 mm ピッチ スルーホール はんだ

基板接続用ソケット の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥1,271.00

(税抜)

￥1,398.10

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 17 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 24￥1,271
25 - 249￥1,171
250 - 499￥1,059
500 - 999￥946
1000 +￥837

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
767-8944
メーカー型番:
SDL-120-T-10
メーカー/ブランド名:
Samtec
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Samtec

プロダクトタイプ

基板接続用ソケット

コンタクトの数

40

サブタイプ

基板対基板

行数

2

電流

12A

ピッチ

2.54mm

実装タイプ

はんだ

材質

黒ガラス繊維入りポリエステル

取付タイプ

スルーホール

方向

ペンタイプナイフ

コネクタシステム

基板対基板

スタック高

3.89mm

シリーズ

SDL

列ピッチ

2.54mm

動作温度 Min

-55°C

コンタクトポイント材質

金

接触オペレーション

ベリリウム銅合金

動作温度 Max

125°C

規格 / 承認

No

2.54 mm低プロファイルねじ機械加工ソケットストリップ - SDLシリーズ


SDLシリーズの基板対基板機械加工スルーホール2列ソケットストリップは、ピッチ間隔2.54 mmで、低プロファイル設計です。 このSDLシリーズの基板対基板ソケットストリップのボディは、黒色ガラス繊維入りポリエステル製です。コンタクトは金めっきりん青銅製です。 この基板対基板低プロファイル機械加工ソケットストリップを使用できる温度範囲は-55 → +125 °Cです。

品番SDL-XXX-X-10はピンの肩の高さが3.10 mmのホローレッグコンタクトを備えています。

品番SDL-XXX-X-12はピンの肩の高さが2.41 mmのホローレッグコンタクトを備えたマイクロソケットです。

品番SDL-XXX-G-XXは0.76 μmの金めっきコンタクトと0.25 μmの金製シェルを備えています。

品番SDL-XXX-T-XXは0.76 μmの金めっきコンタクトとすず製シェルを備えています。

2.54mm基板対基板および電線対基板 - Samtec


Note

このSDLシリーズの基板対基板機械加工ソケットストリップは、TDシリーズのヘッダ端子ストリップとかん合します。代表品番765-5874を参照してください。
