STマイクロ, 電源IC 開発キット, 評価ボード, HDD アプリケーションにおける低電圧デジタルコアの給電 用, STEVAL-ISA055V2

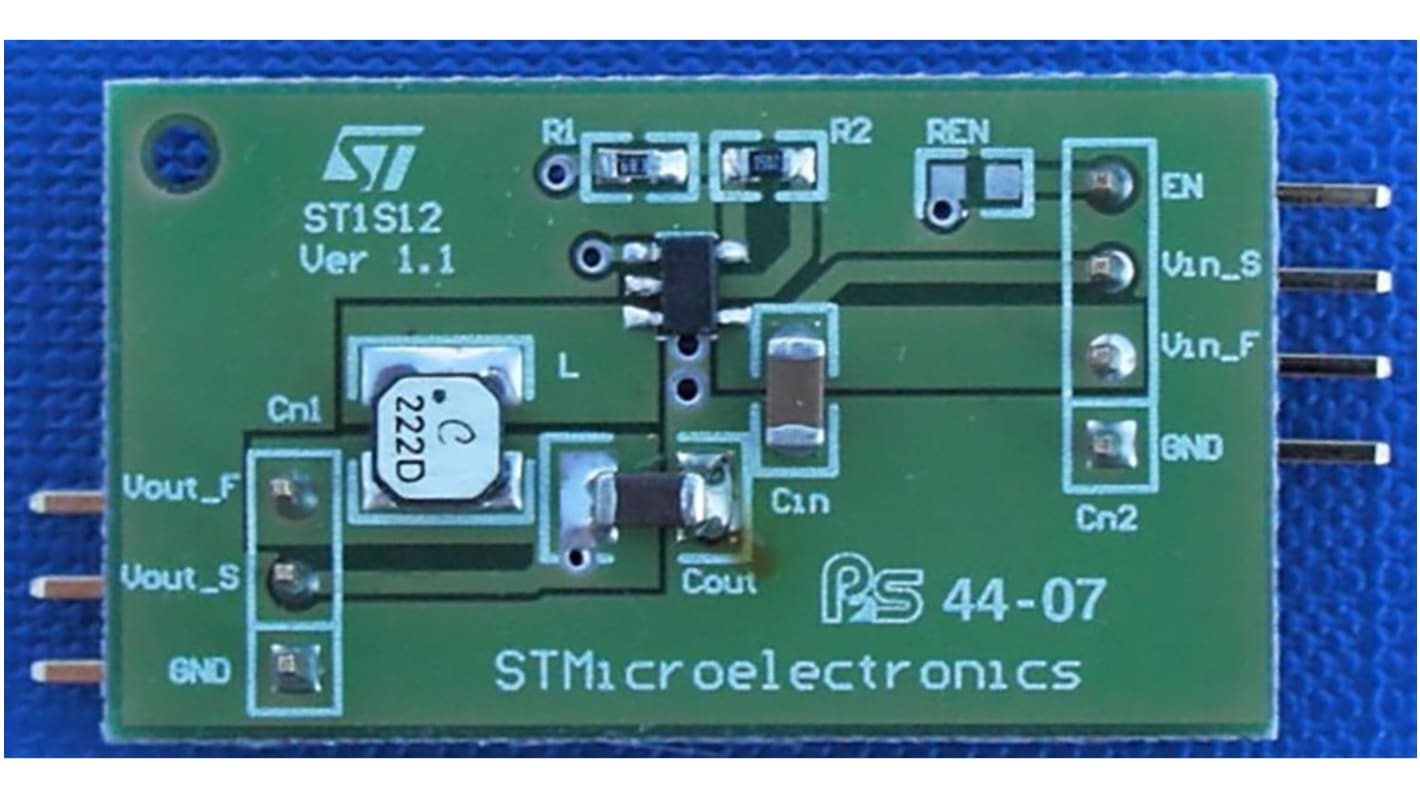

このデモボードは、 HDD （ハードディスクドライブ）用途で低電圧デジタルコアの給電用に最適化された ST1S12 ファミリの同期ステップダウン DC-DC コンバータをベースにしています。一般的に、電力損失がアプリケーション環境の過熱の原因となる可能性がある場合に、高電流リニアソリューションの代替として使用されます。2.5 → 5.5 V の入力電圧範囲で最大 0.7 A を供給します1.7 MHz の高スイッチング周波数により、小さい表面実装部品を使用できます。出力電圧値を設定する抵抗分圧器、インダクタ、及び調整可能タイプのコンデンサが 2 個必要です。一方、 1.2 V 及び 1.8 V 固定タイプの場合はインダクタと 2 個のコンデンサのみが必要です。
電流モード PWM トポロジと低 ESR 表面実装セラミックコンデンサを使用することで、低出力リプルが保証されます。
ST1S12 デバイスは、保護されており、電流が制限されているため、偶発的な短絡による損傷を防止します。この製品ファミリは、 TSOT23-5L パッケージで提供されます。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
