1個小計：*
￥1,420
(税抜)
￥1,562
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 165 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥1,420 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 536-916
- メーカー型番:
- MKS3PI-5 24VAC
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | リレー | |
| コイル電圧 | 24V ac | |
| 接点構成 | 3PDT | |
| 取付タイプ | PCBマウント | |
| シリーズ | MKS | |
| 終端処理 | プラグイン | |
| 出力開閉電流 | 10A | |
| スイッチング電力 | 2.5kVA | |
| スイッチングDC電圧 | 250V dc | |
| スイッチングAC電圧 | 250V ac | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 60°C | |
| コイル抵抗 | 48.4Ω | |
| 幅 | 34.5mm | |
| 規格 / 承認 | RoHS | |
| 長さ | 34.5mm | |
| コイル電力 | 2.7VA | |
| 高さ | 53.3mm | |
| 接触オペレーション | 銀合金 | |
| 接触抵抗 | 100mΩ | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ リレー | ||
コイル電圧 24V ac | ||
接点構成 3PDT | ||
取付タイプ PCBマウント | ||
シリーズ MKS | ||
終端処理 プラグイン | ||
出力開閉電流 10A | ||
スイッチング電力 2.5kVA | ||
スイッチングDC電圧 250V dc | ||
スイッチングAC電圧 250V ac | ||
動作温度 Min -40°C | ||
動作温度 Max 60°C | ||
コイル抵抗 48.4Ω | ||
幅 34.5mm | ||
規格 / 承認 RoHS | ||
長さ 34.5mm | ||
コイル電力 2.7VA | ||
高さ 53.3mm | ||
接触オペレーション 銀合金 | ||
接触抵抗 100mΩ | ||

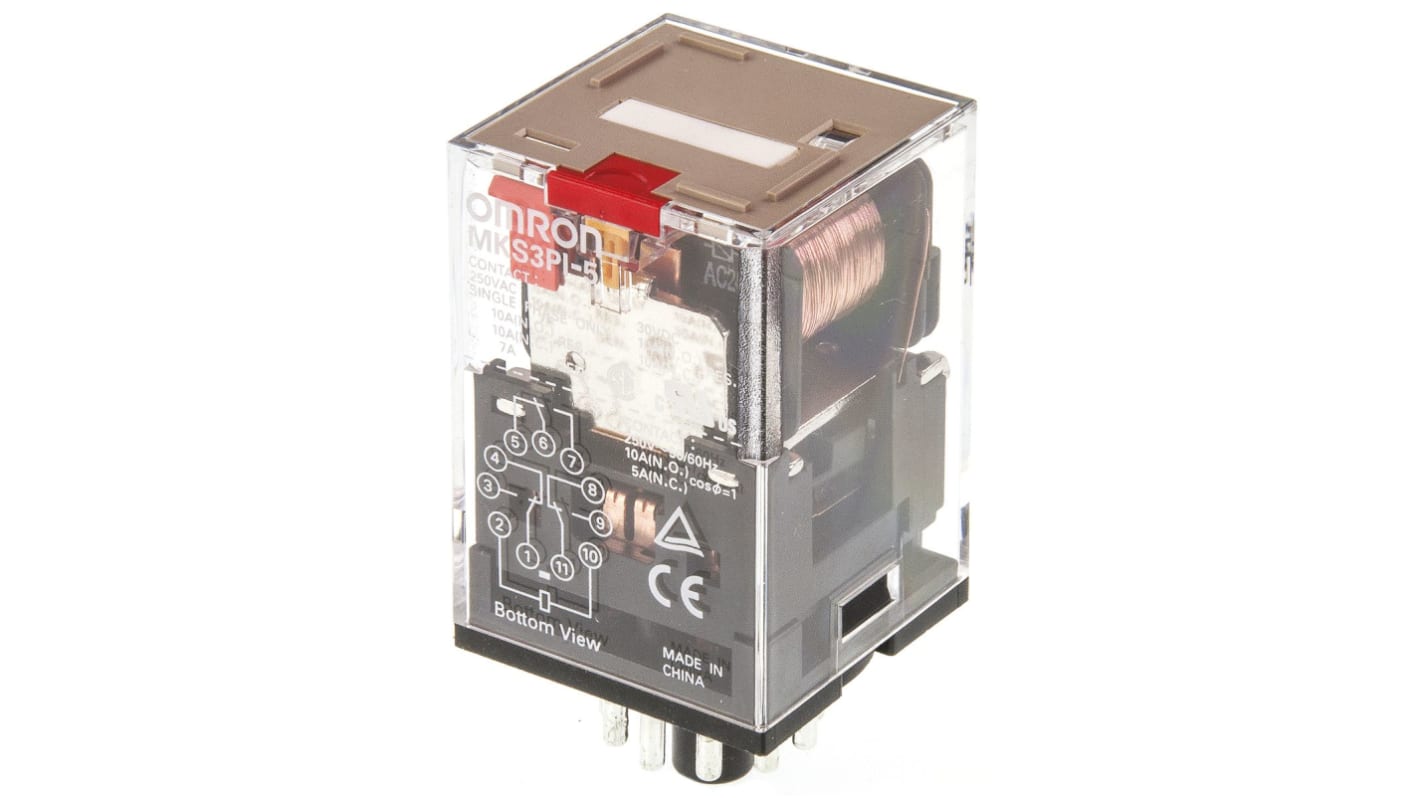

オムロンMKSシリーズリレー、ACコイル電圧24V、スイッチング電流10A - MKS3PI-5 24VAC
このリレーは、さまざまなオートメーションおよび電気アプリケーション用に設計された汎用コンポーネントです。3PDT構成を備え、AC24Vのコイル電圧で動作する。コンパクトな設計で、長さと奥行きは34.5mm、高さは53.3mmとPCB実装に適している。
特徴と利点
• 大電流アプリケーション用に最大10Aのスイッチングが可能
• プラグイン端子設計により、取り付けと交換が容易
• コイル抵抗48.4Ωで電力消費を最適化
• 40 °C～+60 °Cの温度で効果的に動作
• メカニカルインジケーター内蔵で接点動作の確認が可能
• RoHS指令に準拠し、環境にやさしい素材を実現
用途
• オートメーションシステムの制御回路に使用
• 機器管理用電気盤に採用
• 機械のリレーシーケンス回路に最適
• 機械システムのスイッチングに最適
最大スイッチング電圧はAC250VまたはDC250Vで、最大スイッチング電力はAC負荷で2.5kVA、DC負荷で300Wです。
機械式インジケーターは、接点状態を視覚的に確認できるため、テストやメンテナンスの際に、ユーザーは動作可能性を迅速に評価することができます。
PCB実装用に設計されており、さまざまなオートメーションや電子機器のレイアウトをサポートし、スペース効率の高い設計に対応する。
定格温度範囲内で適切に動作するよう、定期的な点検を推奨します。
さらに、配線に摩耗や損傷の兆候がないかチェックする必要があります。
ラッチング機構は備えていませんが、信頼性の高いスイッチング能力と柔軟性により、一般的にラッチングリレーが使用される多くの用途に効果的な選択肢となります。
All units have a Mechanical indicator and lockable test button (with nameplate)
Units with a "-5" in the Manufacturer Part Number have non-standard connections, refer to datasheet
Contact rating: 10A at 30Vdc/250Vac
Contact material: AgSnIn
Operating temperature: -40 → +60 °C
Note
When Relays are mounted on the PF083A-E or PF113A-E, the maximum carrying current is 9 A
Approvals
UL, TUV (IEC), CSA
