- RS品番:
- 198-236
- メーカー型番:
- 49-59112
- メーカー/ブランド名:
- ITW Switches
1 国内在庫あり - 通常1営業日でお届け
953 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥2,831.00
(税抜)
¥3,114.10
(税込)
個 | 単価 |
1 - 24 | ¥2,831.00 |
25 - 249 | ¥2,470.00 |
250 - 499 | ¥2,109.00 |
500 - 999 | ¥1,749.00 |
1000 + | ¥1,388.00 |
- RS品番:
- 198-236
- メーカー型番:
- 49-59112
- メーカー/ブランド名:
- ITW Switches
データシート
その他
詳細情報
押しボタンスイッチ、ミニチュアシール構造、フライングリード
この49-59シリーズは、ITWのモメンタリ押しボタンスイッチ製品で、多数の産業や用途などで使用することができます。
• 通信
• データ処理
• 軍事環境
• 計装
• 輸送管理
• 過酷な環境に対応するキーパッド
• データ処理
• 軍事環境
• 計装
• 輸送管理
• 過酷な環境に対応するキーパッド
特長
• 絶縁フライングリード付きの最大 IP67 の完全密閉型、長さは 500 mmです(IP67 - 完全な耐塵埃性、15 cm~1 mの範囲で一時的な耐浸漬性を発揮します。テスト時間:30分)。
• パネル密閉型 IP67 タイプはシリーズ 16 マイクロスイッチで終端します(IP67 - 完全な耐塵埃性、15 cm~1 mの範囲で一時的な耐浸漬性を発揮します。テスト時間:30分)。
• スイッチは工業規格に適合、直径16 mmのパネルカットアウト
• 幅広い温度範囲で使用可能
• 丸形、照光付き丸形(フライングリードのみ)、正方形ベゼルのシリーズを用意し、すべて 6 ボタンのカスタムカラーあり
• ボディとボタンは、電子産業で絶縁体として広く使用されている耐摩耗性の熱可塑性合成ポリマーのポリブチレンテレフタレート(PBT)製
• パネル密閉型 IP67 タイプはシリーズ 16 マイクロスイッチで終端します(IP67 - 完全な耐塵埃性、15 cm~1 mの範囲で一時的な耐浸漬性を発揮します。テスト時間:30分)。
• スイッチは工業規格に適合、直径16 mmのパネルカットアウト
• 幅広い温度範囲で使用可能
• 丸形、照光付き丸形(フライングリードのみ)、正方形ベゼルのシリーズを用意し、すべて 6 ボタンのカスタムカラーあり
• ボディとボタンは、電子産業で絶縁体として広く使用されている耐摩耗性の熱可塑性合成ポリマーのポリブチレンテレフタレート(PBT)製

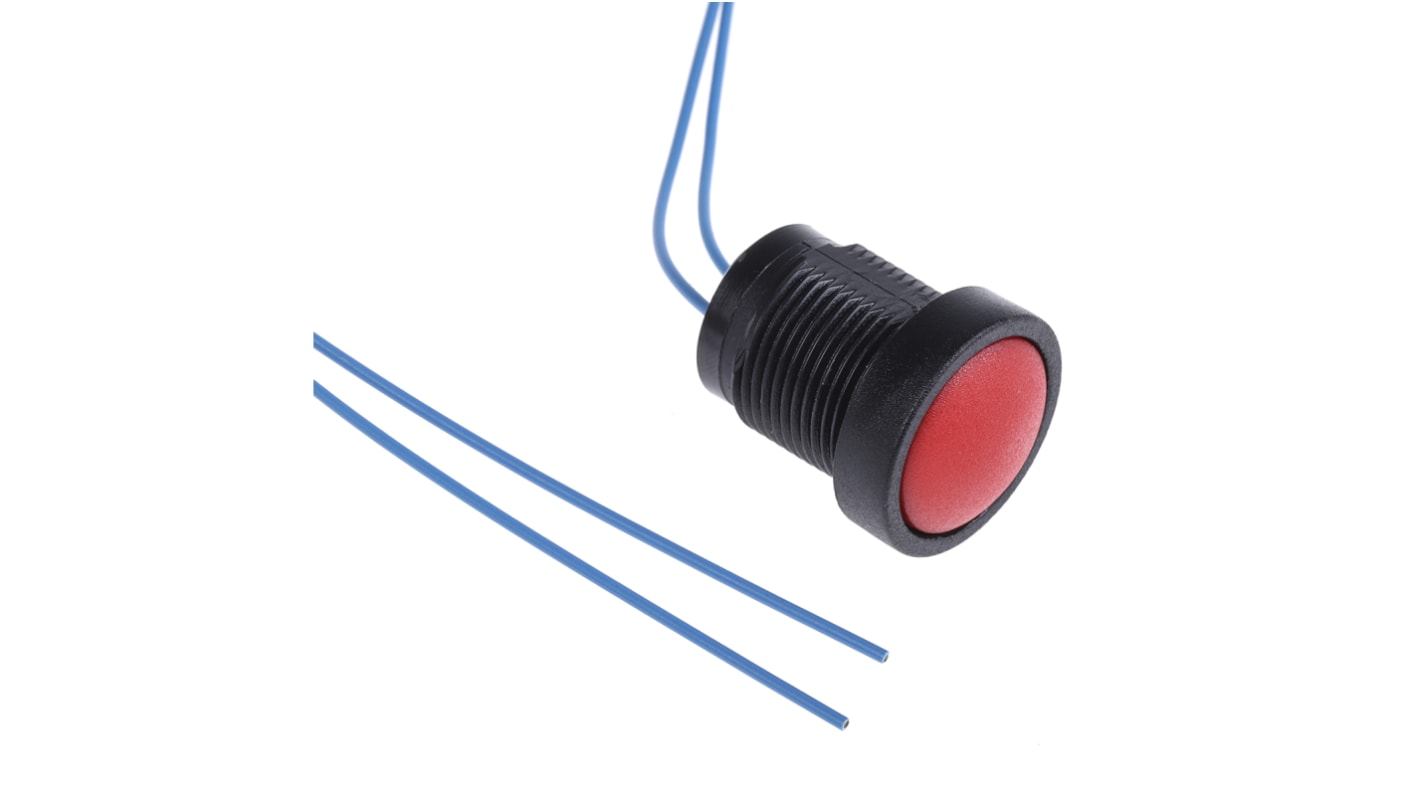

この49-59112は、パネルに取り付けるモメンタリ押しボタンスイッチです。
特長と利点:
• 丸形ベゼルボタン
• 500 mmリードはPVC絶縁を施され、被覆が外されたプレーンエンド装備
• ボタンは赤色
• 非照光式タイプ
• モメンタリ押しボタンスイッチは、その位置で保持されている間のみ電気的に接触し、スイッチを押すとオフの位置に復帰
• 500 mmリードはPVC絶縁を施され、被覆が外されたプレーンエンド装備
• ボタンは赤色
• 非照光式タイプ
• モメンタリ押しボタンスイッチは、その位置で保持されている間のみ電気的に接触し、スイッチを押すとオフの位置に復帰
仕様
特性 | |
---|---|
動作特性 | モーメンタリ |
イルミネーション | なし |
パネルのカットアウト直径 | 16mm |
実装タイプ | パネルマウント |
プッシュボタンの色 | 赤 |
接点構成 | SPST |
定格電圧 | 250V ac |
プッシュボタンの型 | 丸形 |
LEDのカラー | クリア |
IP保護等級 | IP67 |
シリーズ | 49-59 |
コンタクト定格電流 | 10 A @ 250 V ac |
コンタクト材質 | 金めっき |
コンタクトAC定格電圧 | 250V |
メーカー型番 | 49-59112 |
ケースの色 | 黒 |
コンタクトDC定格電圧 | 50V |
動作温度 Min | -35°C |
動作温度 Max | +85°C |
動作温度範囲 | -35 → +85°C |
末端様式 | Wire Lead |
