RS PRO テストボックス BNCメス-オス, 2コネクタ 青, アルミダイキャスト
- RS品番:
- 189-0258
- Distrelec 品番:
- 304-02-824
- メーカー/ブランド名:
- RS PRO
ボリュームディスカウント対象商品
一括購入価格オプションを表示1個小計：*
￥10,793
(税抜)
￥11,872
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 51 は国内在庫あり（次回入荷未定）
- 160 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 9 | ￥10,793 |
| 10 - 49 | ￥10,183 |
| 50 + | ￥9,932 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 189-0258
- Distrelec 品番:
- 304-02-824
- メーカー/ブランド名:
- RS PRO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | RS PRO | |
| プロダクトタイプ | テストボックス | |
| コネクタサイズ | BNCメス-オス | |
| 極数 | 2 | |
| 色 | 青 | |
| ボックス材質 | アルミダイキャスト | |
| 規格 / 承認 | RoHS | |
| 幅 | 28.7mm | |
| 高さ | 22.35mm | |
| 長さ | 38.1mm | |
| すべて選択 | ||
|---|---|---|
ブランド RS PRO | ||
プロダクトタイプ テストボックス | ||
コネクタサイズ BNCメス-オス | ||
極数 2 | ||
色 青 | ||
ボックス材質 アルミダイキャスト | ||
規格 / 承認 RoHS | ||
幅 28.7mm | ||
高さ 22.35mm | ||
長さ 38.1mm | ||
RoHSステータス: 対象外
- COO（原産国）:
- US
Flukeテストボックス、幅28.7 mm、長さ38.1 mm - 3752

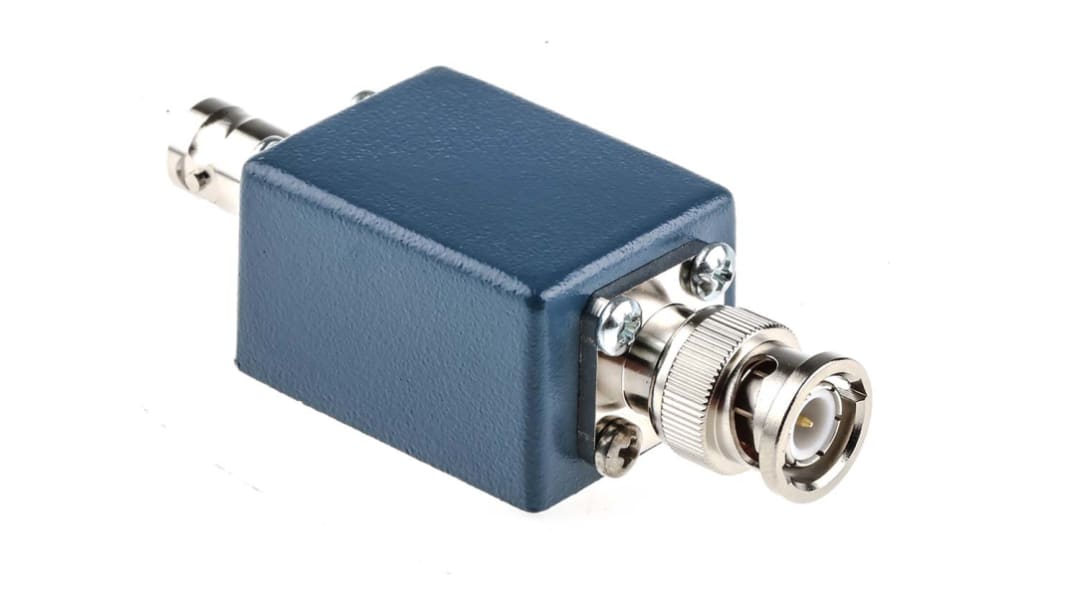

このテストボックスは、ラボ環境やフィールド環境で同軸接続間の信号配線を容易にするように設計されたコンパクトなRFテストエンクロージャです。青色エナメル仕上げの小型で堅牢なアルミニウムケースに、メス対オスカップリング用に構成されたBNCコネクタを収容し、幅広い温度範囲で50Ωシステムで使用するように設計されています。
特長および利点：
• 500VRMSの絶縁により、テスト中の電圧ストレスを制限
• 過酷な環境での動作温度範囲: -55°C～+150°C
• 50Ω の公称インピーダンスにより、RF性能を維持
• 2つのBNCコネクタにより、シンプルな信号パススルーを実現
• 金めっきセンターコンタクトにより、接触抵抗を低減
• 過酷な環境での動作温度範囲: -55°C～+150°C
• 50Ω の公称インピーダンスにより、RF性能を維持
• 2つのBNCコネクタにより、シンプルな信号パススルーを実現
• 金めっきセンターコンタクトにより、接触抵抗を低減
用途
• ポータブルRFトラブルシューティングおよびフィールドテストに最適
• ラボ信号配線用ケーブルアセンブリと併用
• テストセットアップでのコネクタの迅速な変換に最適
• 短期シールド相互接続に使用可能
• 極端な温度条件下でのメンテナンスチェックに最適
• ラボ信号配線用ケーブルアセンブリと併用
• テストセットアップでのコネクタの迅速な変換に最適
• 短期シールド相互接続に使用可能
• 極端な温度条件下でのメンテナンスチェックに最適
どのような材質で電磁シールドを実現しますか?
ハウジングはダイキャストアルミニウム製で、メッキボディにより導電性シールドを実現します。
コネクタコンタクトは、導電性を確保するためにどのように仕上げられていますか?
センターコンタクトは金めっきベリリウム銅製で、低抵抗を維持します。
カバーを本体に固定するための固定方法は?
このカバーは、4本のセルフタッピングパンヘッドスチールねじで取り付けられます。
仕上げは耐腐食性があり、どのようなタイプが使用されていますか?
外側にはリン酸エッチングの上にブルーベークエナメルが施され、カバーは表面を保護するために透明な陽極酸化処理が施されています。
