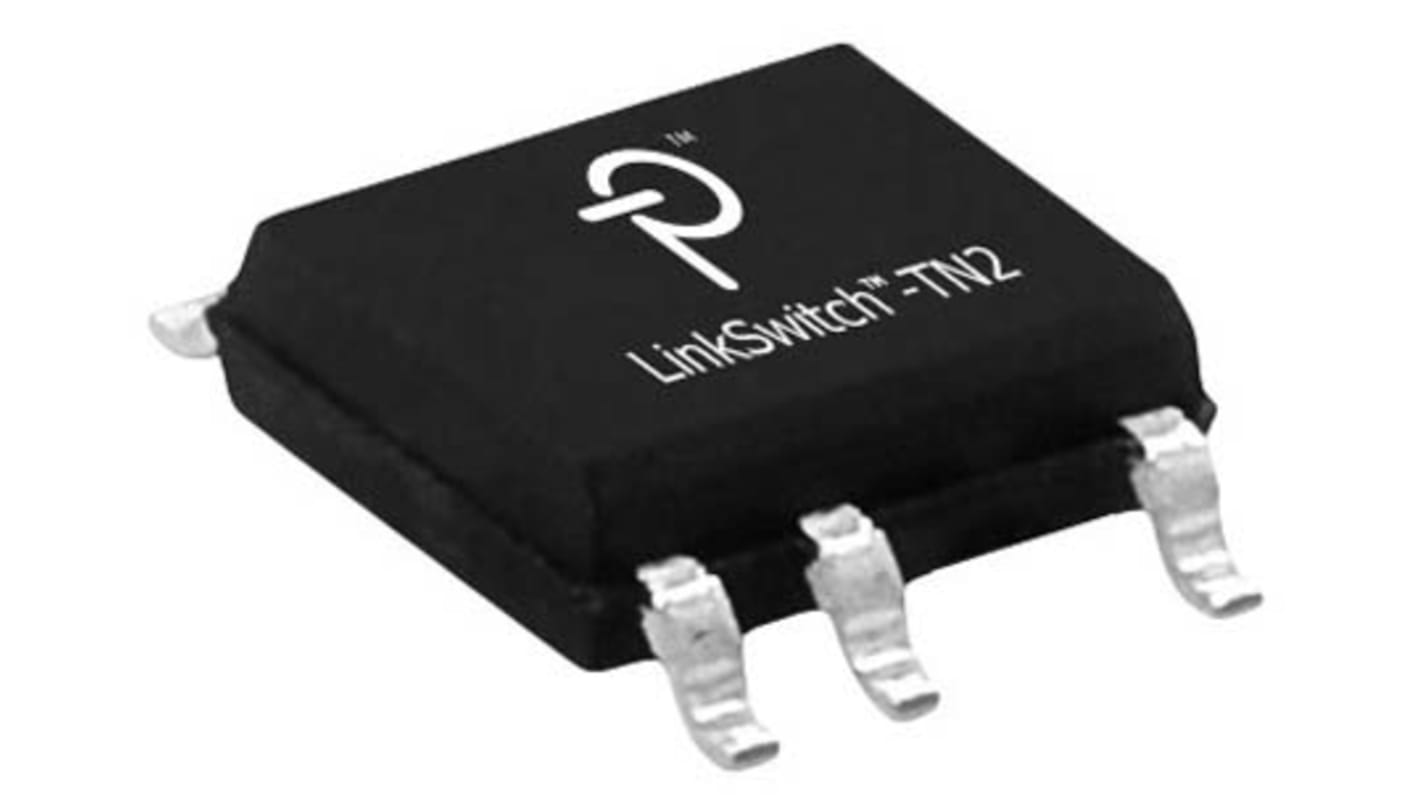

Power Integrations AC/DCコンバータ, 最小50 V出力, 7-Pin SMD
- RS品番:
- 146-4588
- メーカー型番:
- LNK3604G-TL
- メーカー/ブランド名:
- Power Integrations
725 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は25個
¥125.08
(税抜)
¥137.59
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
25 - 25 | ¥125.08 | ¥3,127.00 |
50 - 475 | ¥121.40 | ¥3,035.00 |
500 - 625 | ¥113.52 | ¥2,838.00 |
650 - 725 | ¥97.84 | ¥2,446.00 |
750 + | ¥94.60 | ¥2,365.00 |
* 購入単位ごとの価格
- RS品番:
- 146-4588
- メーカー型番:
- LNK3604G-TL
- メーカー/ブランド名:
- Power Integrations
その他
詳細情報
バック、バックブースト及びフライバックトポロジをサポート 低コンポーネント数のバックコンバータ選択可能なデバイス電流制限 高い電流制限により、ピーク電力が拡張され、連続出力電力が最大化されます。低い電流制限により、正確な電流制限で最も低いコストの表面実装バックチョーク66 kHz動作を使用できます。低コストの既製インダクタを使用可能です。磁気及び出力コンデンサのサイズとコストを削減します。
コンポーネント数の少ないバックコンバータ
優れた負荷及びライン調整
選択可能なデバイス電流制限
正確な電流制限による66 kHz動作
低コストの既製インダクタを使用可能
磁気及び出力コンデンサのサイズとコストを削減可能
EMIフィルタの複雑さを軽減する周波数ジッタリング
ピン配置により基板の放熱を簡素化
短絡及びオープンループ障害の自動再起動
障害時の電力供給を最大3 %に制限
優れた負荷及びライン調整
選択可能なデバイス電流制限
正確な電流制限による66 kHz動作
低コストの既製インダクタを使用可能
磁気及び出力コンデンサのサイズとコストを削減可能
EMIフィルタの複雑さを軽減する周波数ジッタリング
ピン配置により基板の放熱を簡素化
短絡及びオープンループ障害の自動再起動
障害時の電力供給を最大3 %に制限
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
入力電圧 Max | 265 V ac |
実装タイプ | 表面実装 |
ピン数 | 7 |
寸法 | 9.83 x 6.6 x 3.68mm |
出力電流 Max | 1.23A |
パッケージタイプ | SMD |
入力電圧範囲 | 85 → 265 V ac |
限界電流 | 289 (Reduced) mA, 356 (Standard) mA |
入力電圧 Min | 85 V ac |
動作温度 Max | +150 °C |
長さ | 9.83mm |
幅 | 6.6mm |
高さ | 3.68mm |
動作温度 Min | -40 °C |
出力電圧 Min | 50 V |
出力電圧範囲 | 最小50 V |
動作温度範囲 | -40 → +150 °C |
標準動作供給電圧 | 230 V ac |
出力電流範囲 | 最大1230 mA |
