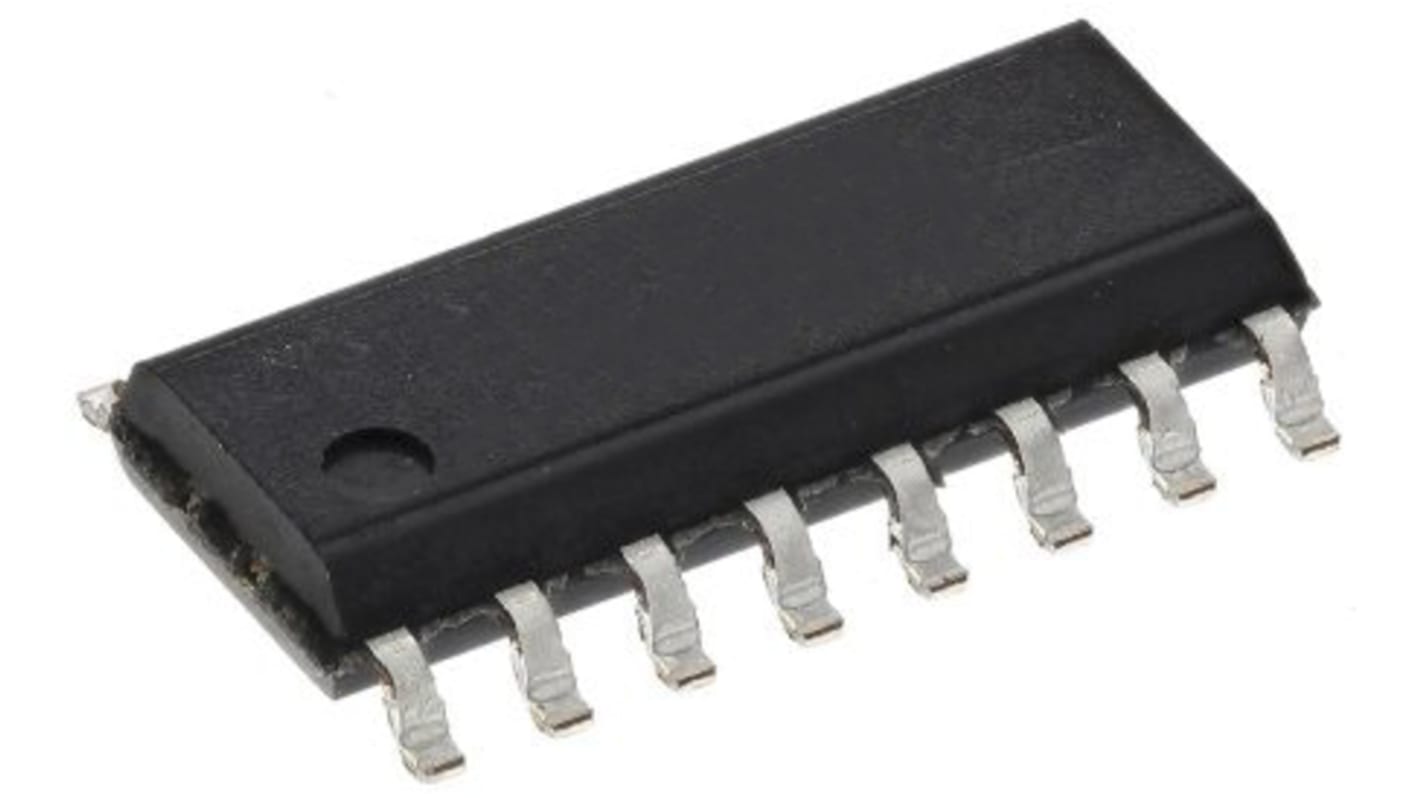

Renesas Electronics QS3125QG8 高速CMOS4倍バススイッチ, 16-Pin 12 x 1:1
- RS品番:
- 249-4412
- メーカー型番:
- QS3125QG8
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋25個入り) 小計：*
￥3,780.00
(税抜)
￥4,158.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 100 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 25 - 25 | ￥151.20 | ￥3,780 |
| 50 - 75 | ￥139.16 | ￥3,479 |
| 100 - 225 | ￥127.16 | ￥3,179 |
| 250 - 975 | ￥115.04 | ￥2,876 |
| 1000 + | ￥103.04 | ￥2,576 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 249-4412
- メーカー型番:
- QS3125QG8
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| プロダクトタイプ | 高速CMOS4倍バススイッチ | |
| 論理回路 | CBT | |
| 構成 | 12 x 1:1 | |
| 1チップ当たりのエレメント数 | 4 | |
| 最大静止電流 | 3μA | |
| 最小電源電圧 | -0.5V | |
| 最大電源電圧 | 7V | |
| ピン数 | 16 | |
| 最大オン状態抵抗値 | 7Ω | |
| 最大伝搬遅延時間@CL | 0.25ns | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 85°C | |
| シリーズ | QS3125 | |
| 規格 / 承認 | RoHS | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
プロダクトタイプ 高速CMOS4倍バススイッチ | ||
論理回路 CBT | ||
構成 12 x 1:1 | ||
1チップ当たりのエレメント数 4 | ||
最大静止電流 3μA | ||
最小電源電圧 -0.5V | ||
最大電源電圧 7V | ||
ピン数 16 | ||
最大オン状態抵抗値 7Ω | ||
最大伝搬遅延時間@CL 0.25ns | ||
動作温度 Min -40°C | ||
動作温度 Max 85°C | ||
シリーズ QS3125 | ||
規格 / 承認 RoHS | ||
自動車規格 なし | ||
ルネサスエレクトロニクスQS3125は、4つの高速低抵抗CMOSスイッチをセットとして提供し、伝播遅延なしに入力を出力に接続し、追加のアースバウンスノイズを生成しません。QS3125は、デバイスがシステムにノイズ、アースバウンス、拡散遅延、又は大幅な消費電力を追加しないため、信号及び制御スイッチングに最適です。QS3125は、ビデオなどのアナログスイッチング用途にも使用できます。QS3125は、-40 → +85 °Cで動作します。
Vccへの固有ダイオードなしでNチャンネルFETを強化
74'125機能と互換性のあるピン
すべてのスイッチ及び制御入力にアンダーショットクランプダイオード
ホットスワッピング、ホットドッキング
電圧変換(5 → 3.3 V)
省電力
容量削減及び絶縁(大容量ストレージ、ワークステーション)
ロジック交換(データ処理)
クロックゲート
バス絶縁
16ピンQSOP及び14ピンSOICパッケージを用意
