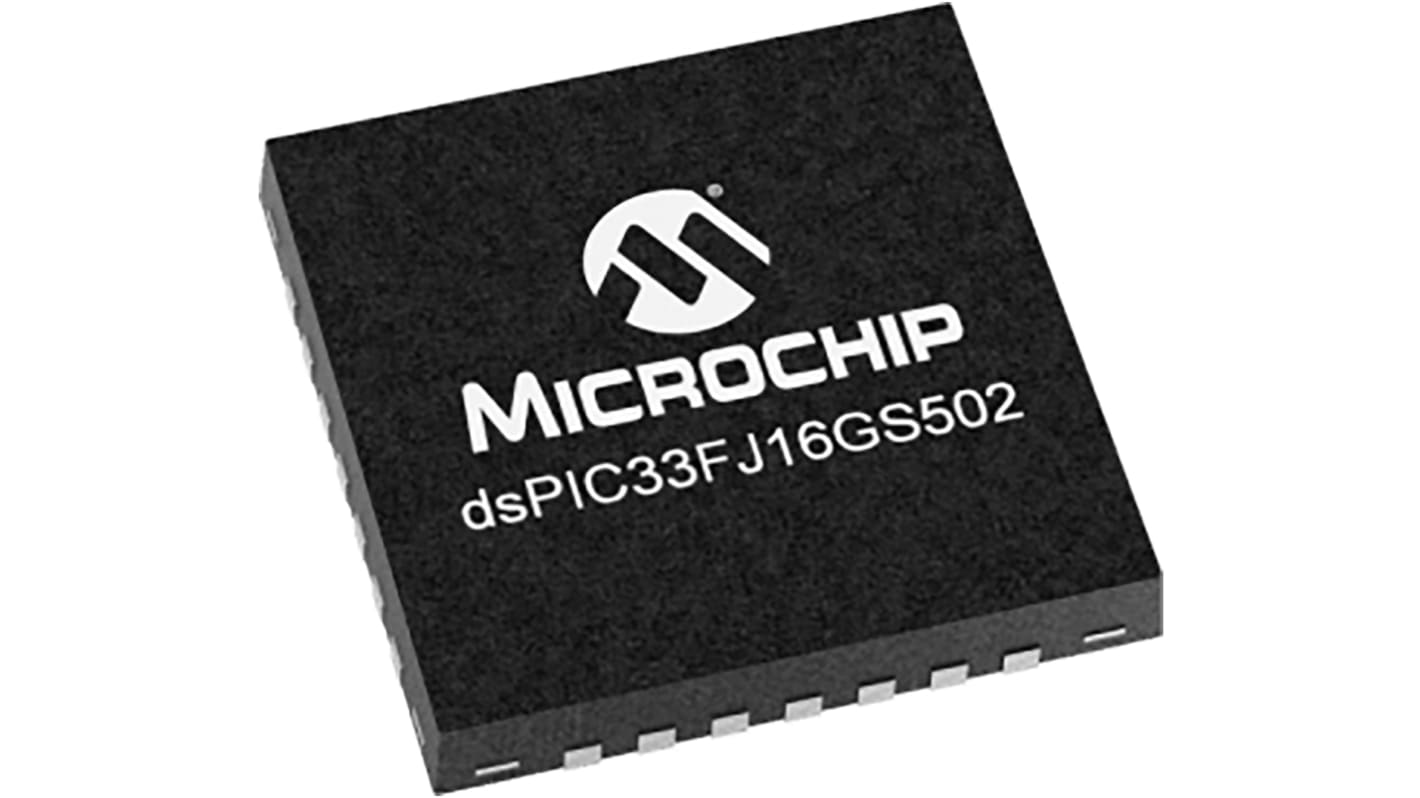

マイクロチップ, 16 ビットデジタルシグナルコントローラ, dsPIC33F, 40 MHz, ALU, 16kB, 2 kB RAM, 28ピン, QFN

取扱停止中
この商品はお取扱い終了致しました。
梱包形態
RS品番:
177-1829
メーカー型番:
DSPIC33FJ16GS502-E/MM
メーカー/ブランド名:
Microchip
製品情報(複数選択可)を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

16 ビットデジタルシグナルコントローラ

最大クロック周波数

40MHz

シリーズ

dsPIC

MIPS

40MIPS

データバス幅

16bit

RAMサイズ

2kB

CORE

dsPIC33F

インストラクションセットアーキテクチャ

C

プログラムメモリサイズ

16kB

プログラムメモリタイプ

フラッシュ

数値/算術形式

ALU

最小電源電圧

3.3V

取付タイプ

表面

最大電源電圧

3.6V

パッケージ型式

QFN

PWMチャンネルの数

4

ADC数

1

動作温度 Min

-40°C

ピン数

28

動作温度 Max

125°C

高さ

950μm

長さ

6mm

幅

6mm

規格 / 承認

VDE, IPC9592A, AEC-Q100, IEC 60730

PWM解像度

1.04ns

自動車規格

AEC-Q100

タイマー数

2

ADCチャンネル数

8

芯数

1

時間分解能

32bit

ADC解像度

10bit

PWMユニット数

1

COO(原産国):
TH
dsPIC33FJXXGSXXX SMPS &デジタル電力変換16ビットデジタル信号コントローラ。

3.0 → 3.6 V、-40 → +150 ºC、DC → 20 MIPS

3.0 → 3.6 V、-40 → +125 ºC、DC → 40 MIPS

3.0 → 3.6 V、-40 → +85 ºC、DC → 50 MIPS

dsPIC33F DSCコア:

コード効率の高いアーキテクチャ(C及びアセンブリ)

2個の40ビット幅アキュムレータ

単一サイクル(MAC/MPY)、デュアルデータフェッチ

単一サイクル、混合シグナルマルチメータ、ハードウェア除算

32ビット乗算をサポート

高速PWM:

独立したタイミングで最大4つのPWMペア

立ち上がりと立ち下がりエッジのデッドタイム

1.04 ns PWM分解能

PWMサポート:

DC/DC、AC/DC、インバータ、PFC、及び照明

プログラム可能な障害入力

ADC変換用の柔軟なトリガー構成

高度なアナログ機能:

高速ADCモジュール:

最大2つの継続的近似化レジスタ(SAR)コンバータ(最大4 Msps)での10ビット分解能
