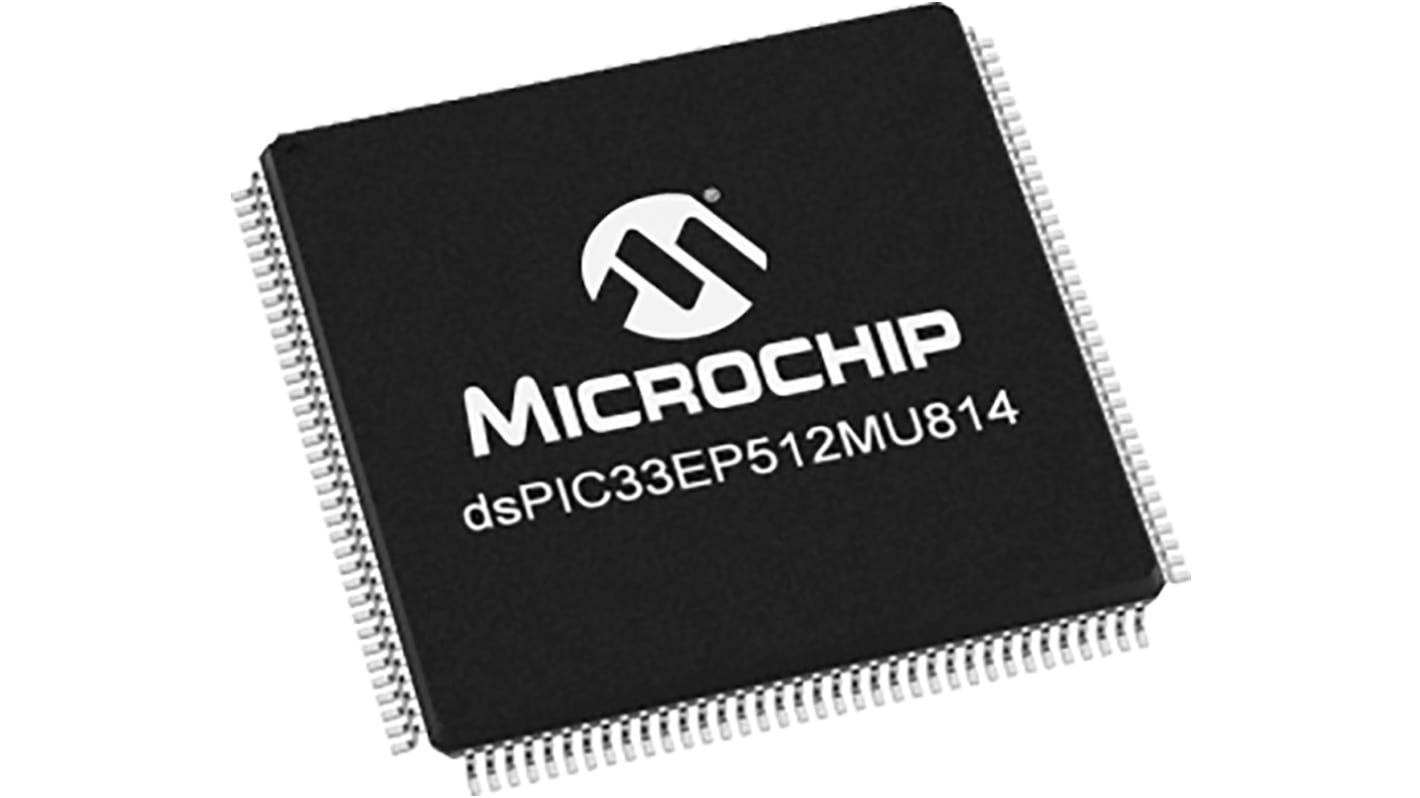

マイクロチップ, デジタルシグナルプロセッサ DSPIC33EP512MU814 60 MHz 16 bit 144-Pin, DSPIC33EP512MU814-E/PH 536kB フラッシュ TQFP

DSP IC・デジタルシグナルプロセッサ の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
梱包形態
RS品番:
177-3801
メーカー型番:
DSPIC33EP512MU814-E/PH
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

デジタルシグナルプロセッサ

最大クロック周波数

60MHz

シリーズ

DSPIC33EP512MU814

MIPS

60MIPS

データバス幅

16bit

RAMサイズ

52kB

インストラクションセットアーキテクチャ

ハーバード

プログラムメモリサイズ

536kB

プログラムメモリタイプ

フラッシュ

数値/算術形式

ALU

最小電源電圧

3V

取付タイプ

表面

最大電源電圧

3.6V

パッケージ型式

TQFP

PWMチャンネルの数

14

動作温度 Min

-40°C

ADC数

2

動作温度 Max

125°C

ピン数

144

高さ

1.05mm

規格 / 承認

No

長さ

16mm

時間分解能

32bit

PWM解像度

16bit

自動車規格

AEC-Q100

ADCチャンネル数

32

ADC解像度

12bit

PWMユニット数

7

MicrochipのdsPIC33Eファミリのデジタルシグナルコントローラ(DSC)には、統合DSPと強化されたオンチップペリフェラルを備えた70 MIPS dsPIC® DSCコアが搭載されています。このDSCは、高パフォーマンスで高精度のモータ制御システムの設計を可能にし、より高いエネルギー効率、静かな操作、優れた範囲と寿命を実現します。この製品はブラシレスDCの制御、永久マグネット同期、AC誘導及びステッピングモーターに使用できます。また、高性能の一般的な用途に最適です。

作動条件

3.0 → 3.6 V、-40 → +125 ºC、DC → 60 MIPS

3.0 → 3.6 V、-40 → +85 ºC、DC → 70 MIPS

dsPIC33Eコア

モディファイドハーバードアーキテクチャ

Cコンパイラで最適化された命令セット

16ビット幅のデータパス

24ビット幅の命令

16 x 16整数乗算

32/16及び16/16整数乗算

11のその他の命令

2個の40ビットアキュムレータ、端数処理及び飽和オプション付き
