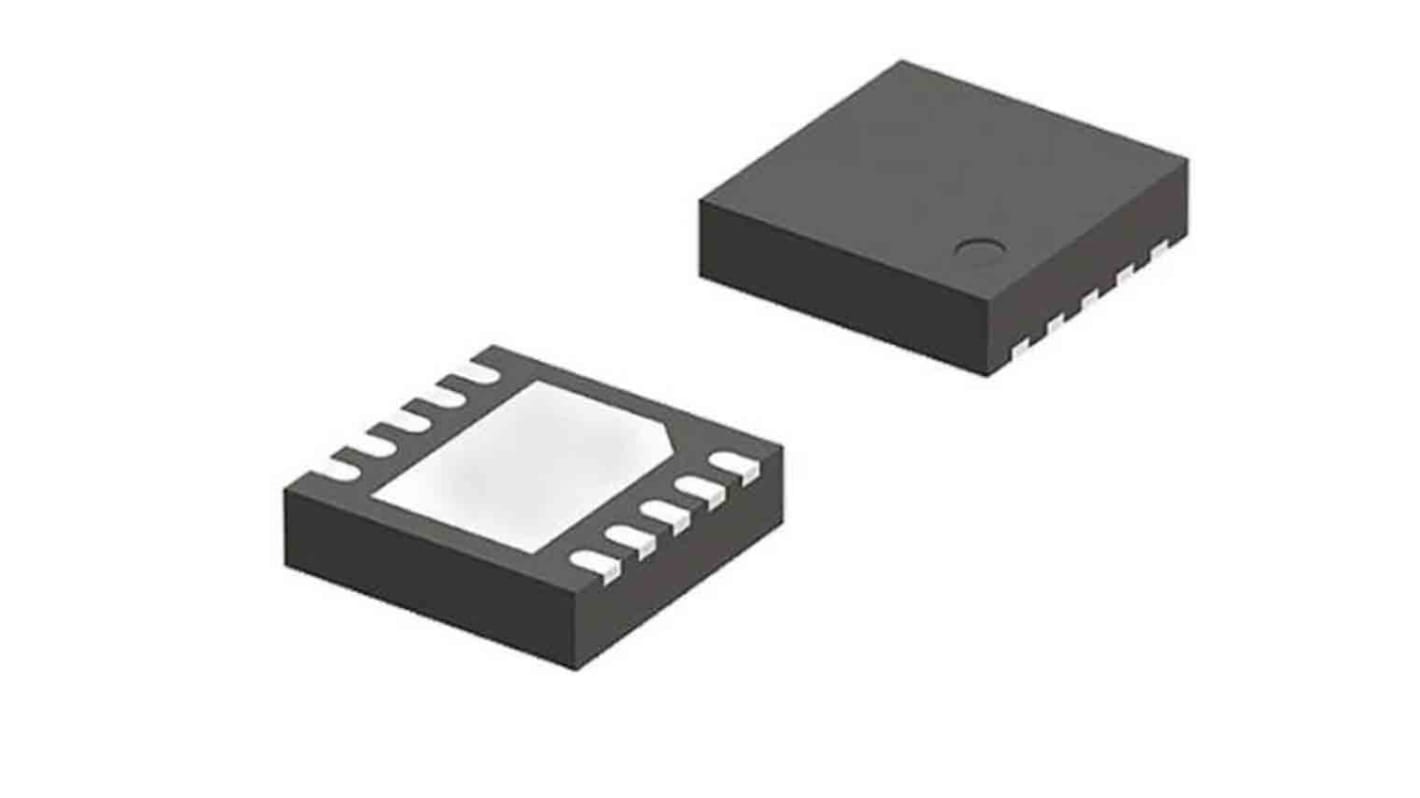

Renesas Electronics MOSFET HIP2211FRTZ-T7A MOSFET 3400 mA DFN 2 10-Pin 20 V 表面
- RS品番:
- 201-3370
- メーカー型番:
- HIP2211FRTZ-T7A
- メーカー/ブランド名:
- ルネサス エレクトロニクス
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 201-3370
- メーカー型番:
- HIP2211FRTZ-T7A
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| プロダクトタイプ | MOSFET | |
| 出力電流 | 3400mA | |
| ピン数 | 10 | |
| 降下時間 | 365ns | |
| パッケージ型式 | DFN | |
| 出力数 | 2 | |
| ドライバタイプ | MOSFET | |
| 上昇時間 | 435ns | |
| 最小電源電圧 | 18V | |
| 最大電源電圧 | 20V | |
| 動作温度 Min | -65°C | |
| 動作温度 Max | 150°C | |
| シリーズ | HIP2211 | |
| 規格 / 承認 | No | |
| 長さ | 3mm | |
| 幅 | 2.6 mm | |
| 高さ | 0.75mm | |
| 取付タイプ | 表面 | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
プロダクトタイプ MOSFET | ||
出力電流 3400mA | ||
ピン数 10 | ||
降下時間 365ns | ||
パッケージ型式 DFN | ||
出力数 2 | ||
ドライバタイプ MOSFET | ||
上昇時間 435ns | ||
最小電源電圧 18V | ||
最大電源電圧 20V | ||
動作温度 Min -65°C | ||
動作温度 Max 150°C | ||
シリーズ HIP2211 | ||
規格 / 承認 No | ||
長さ 3mm | ||
幅 2.6 mm | ||
高さ 0.75mm | ||
取付タイプ 表面 | ||
自動車規格 なし | ||
ルネサス 100 V 、 3 A ソース、 4 A シンク高周波数ハーフブリッジ NMOS FET ドライバは HIP2211 シリーズに属しています。このドライバは 10 ピン構成です。3 レベル PWM 入力とデッドタイムをプログラム可能です。
高速伝搬遅延と 15 ns の標準遅延及び 2 ns の標準マッチングを特長としています
0.5 O 標準ブートストラップダイオードを内蔵しています
115 V dc ブートストラップ電源の最大電圧は、ハーフブリッジで 100 V をサポートします
