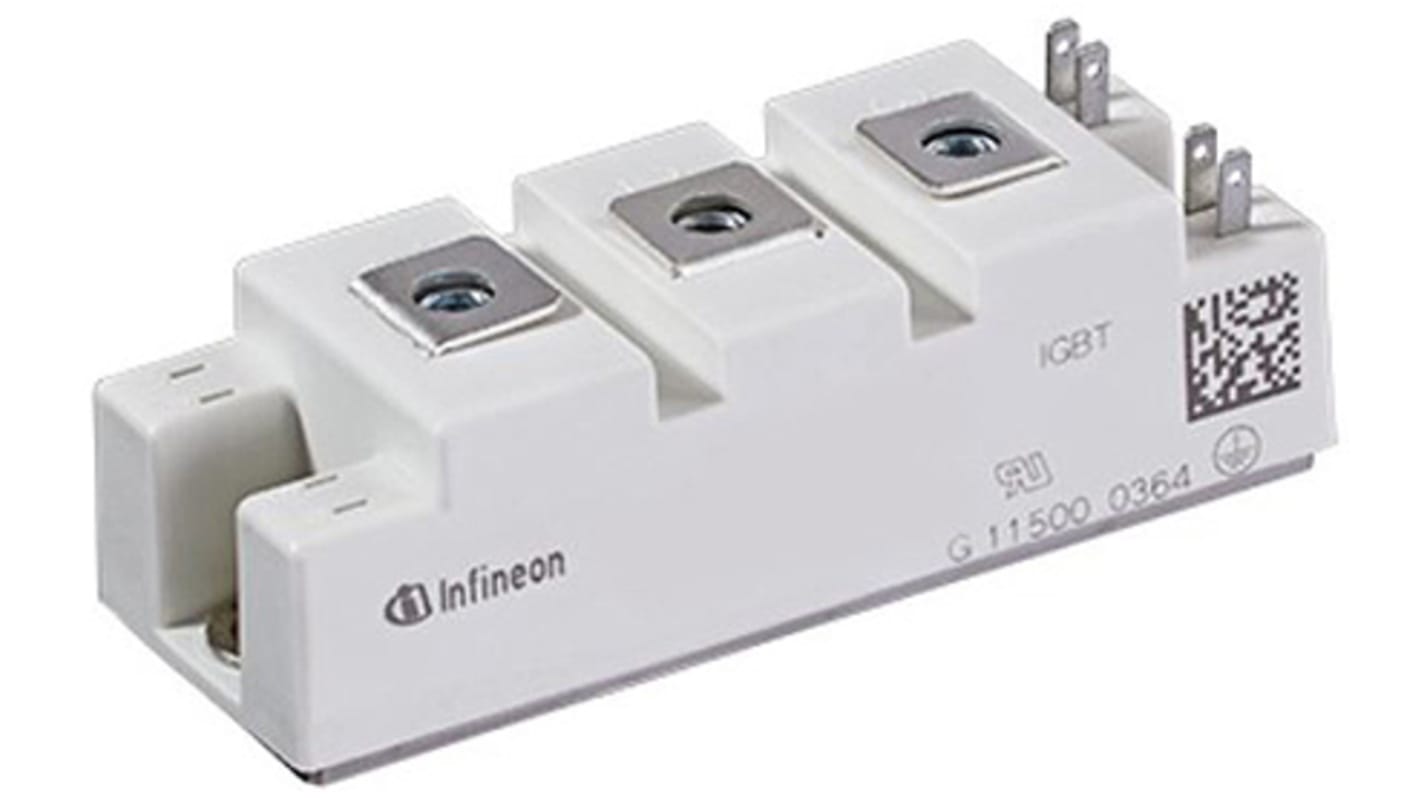

Infineon, FF100R12RT4HOSA1 AG-34MM-1 IGBTモジュール, タイプNチャンネル 1200 V, 100 A クランプ
- RS品番:
- 111-6088
- Distrelec 品番:
- 302-83-938
- メーカー型番:
- FF100R12RT4HOSA1
- メーカー/ブランド名:
- インフィニオン
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 111-6088
- Distrelec 品番:
- 302-83-938
- メーカー型番:
- FF100R12RT4HOSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| 最大連続コレクタ電流 Ic | 100A | |
| プロダクトタイプ | IGBTモジュール | |
| 最大コレクタエミッタ電圧 Vceo | 1200V | |
| 最大許容損失Pd | 555W | |
| パッケージ型式 | AG-34MM-1 | |
| 取付タイプ | クランプ | |
| チャンネルタイプ | タイプN | |
| 最大ゲートエミッタ電圧VGEO | 20 V | |
| 動作温度 Min | -40°C | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 2.15V | |
| 動作温度 Max | 150°C | |
| 長さ | 94mm | |
| 幅 | 34 mm | |
| 高さ | 30.2mm | |
| 規格 / 承認 | RoHS | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
最大連続コレクタ電流 Ic 100A | ||
プロダクトタイプ IGBTモジュール | ||
最大コレクタエミッタ電圧 Vceo 1200V | ||
最大許容損失Pd 555W | ||
パッケージ型式 AG-34MM-1 | ||
取付タイプ クランプ | ||
チャンネルタイプ タイプN | ||
最大ゲートエミッタ電圧VGEO 20 V | ||
動作温度 Min -40°C | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 2.15V | ||
動作温度 Max 150°C | ||
長さ 94mm | ||
幅 34 mm | ||
高さ 30.2mm | ||
規格 / 承認 RoHS | ||
自動車規格 なし | ||
Infineon IGBTモジュール
Infineon シリーズの IGBTモジュールは、最高60 Khzの切り替えに対する低スイッチング損失を実現します。
このIGBTの用途は、 様々な電源モジュールに跨っており、1200Vのコレクタ / エミッタ電圧を備えたEconoPACK™パッケージ、 最高1600 / 1700VのNTC(負温度特性)を備えたPrimePACK IGBTハーフブリッジチョッパモジュールなどで使われます。PrimePACK IGBTは、産業、商業、建設、農業用車両で使用されています。N チャンネル TRENCHSTOP TM / フィールドストップIGBTモジュールは、インバータ、UPS、産業ドライブなどのハードスイッチングとソフトスイッチングの用途に適しています。
パッケージスタイルの内容: 62 mmモジュール、EasyPACK、EconoPACK TM 2/ EconoPACK TM 3/ EconoPACK TM 4.
IGBTディスクリート&モジュール、Infineon
絶縁ゲートバイポーラトランジスタ又はIGBTは、3端子電源半導体デバイスで、高効率と高速スイッチングを実現しています。 IGBTは、制御入力用の絶縁ゲートFETとともに、バイポーラ電源トランジスタをスイッチとして1つのデバイスに統合することで、MOSFETのシンプルなゲート駆動特性とバイポーラトランジスタの高電流 / 低飽和電圧機能を組み合わせています。
