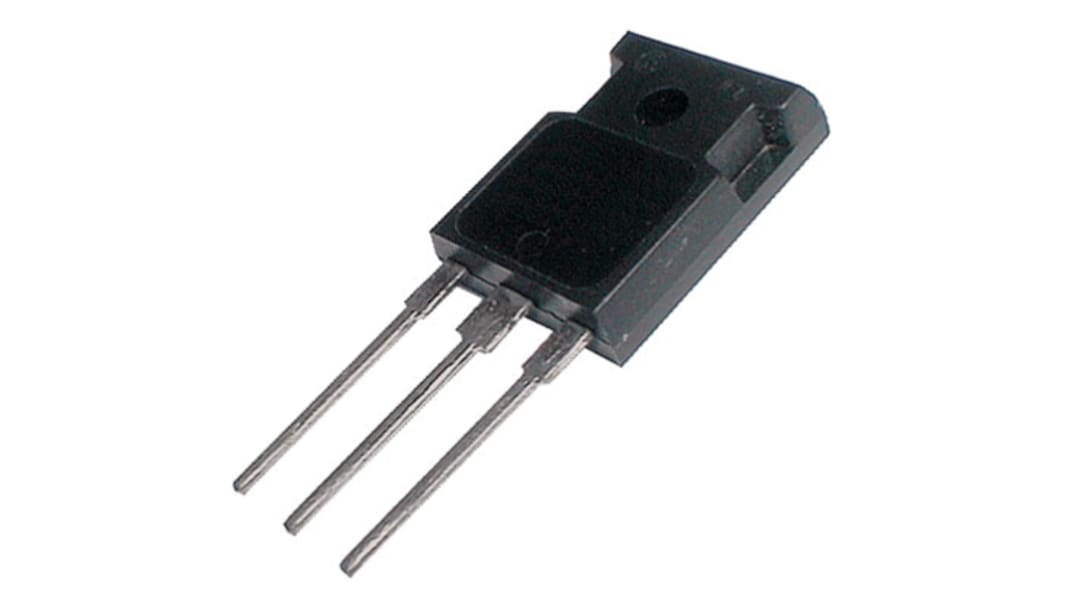

Infineon TO-247 IGBT, タイプNチャンネル 650 V, 62 A, 3-Pin スルーホール
- RS品番:
- 144-1201
- Distrelec 品番:
- 304-30-526
- メーカー型番:
- IKW30N65ES5XKSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
1 袋(1袋10個入り) 小計：*
￥3,437.00
(税抜)
￥3,780.70
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年7月27日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 290 | ￥343.70 | ￥3,437 |
| 300 - 2990 | ￥342.70 | ￥3,427 |
| 3000 - 3990 | ￥342.10 | ￥3,421 |
| 4000 - 4990 | ￥341.00 | ￥3,410 |
| 5000 + | ￥339.80 | ￥3,398 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 144-1201
- Distrelec 品番:
- 304-30-526
- メーカー型番:
- IKW30N65ES5XKSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| プロダクトタイプ | IGBT | |
| 最大連続コレクタ電流 Ic | 62A | |
| 最大コレクタエミッタ電圧 Vceo | 650V | |
| 最大許容損失Pd | 188W | |
| パッケージ型式 | TO-247 | |
| 取付タイプ | スルーホール | |
| チャンネルタイプ | タイプN | |
| ピン数 | 3 | |
| スイッチングスピード | 30kHz | |
| 最大コレクタ・エミッタ飽和電圧 VceSAT | 1.7V | |
| 動作温度 Min | -40°C | |
| 最大ゲートエミッタ電圧VGEO | ±30 V | |
| 動作温度 Max | 175°C | |
| 規格 / 承認 | No | |
| シリーズ | TrenchStop | |
| エネルギー定格 | 0.88mJ | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
プロダクトタイプ IGBT | ||
最大連続コレクタ電流 Ic 62A | ||
最大コレクタエミッタ電圧 Vceo 650V | ||
最大許容損失Pd 188W | ||
パッケージ型式 TO-247 | ||
取付タイプ スルーホール | ||
チャンネルタイプ タイプN | ||
ピン数 3 | ||
スイッチングスピード 30kHz | ||
最大コレクタ・エミッタ飽和電圧 VceSAT 1.7V | ||
動作温度 Min -40°C | ||
最大ゲートエミッタ電圧VGEO ±30 V | ||
動作温度 Max 175°C | ||
規格 / 承認 No | ||
シリーズ TrenchStop | ||
エネルギー定格 0.88mJ | ||
自動車規格 なし | ||
インフィニオン TrenchStop IGBTトランジスタ、600Vおよび650V
インフィニオンのIGBTトランジスタシリーズは、TrenchStopTM技術を採用した600Vおよび650Vのコレクタエミッタ定格電圧を備えています。このシリーズは、高速、高速回復の逆平行ダイオードを内蔵したデバイスを備えています。
• コレクタエミッタ電圧範囲：600 → 650V
• 超低VCEsat
• 低ターンオフ損失
• ショートテール電流
• 低 EMI
• 最高ジャンクション温度：175°C
IGBTディスクリート・モジュール、インフィニオン
絶縁ゲートバイポーラトランジスタまたはIGBTは、高効率と高速スイッチングを誇る3端子パワー半導体デバイスです。IGBTは、制御入力用の絶縁ゲートFETとスイッチ用のバイポーラパワートランジスタを1つのデバイスに組み合わせることで、MOSFETのシンプルなゲートドライブ特性とバイポーラトランジスタの高電流 / 低飽和電圧機能を組み合わせることができます。
