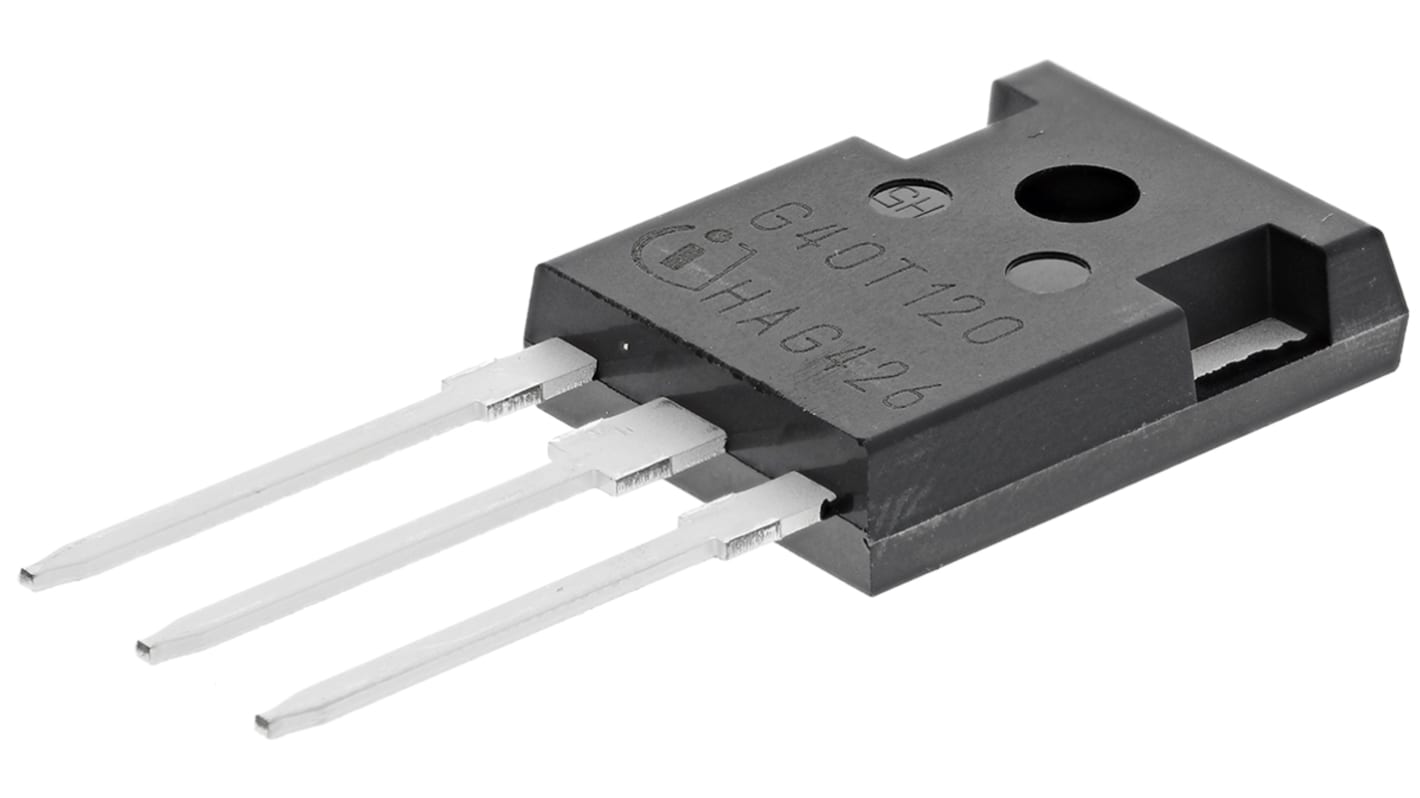

Infineon IGBT 1200 V 75 A, 3-Pin TO-247 シングル
- RS品番:
- 754-5392
- メーカー型番:
- IGW40T120FKSA1
- メーカー/ブランド名:
- Infineon
3 海外在庫あり - 通常4営業日でお届け
単価： 購入単位は 個
￥1,065.00
(税抜)
￥1,171.50
(税込)
個 | 単価 |
|---|---|
| 1 - 6 | ￥1,065.00 |
| 7 - 13 | ￥1,035.00 |
| 14 - 18 | ￥837.00 |
| 19 - 24 | ￥736.00 |
| 25 + | ￥639.00 |
- RS品番:
- 754-5392
- メーカー型番:
- IGW40T120FKSA1
- メーカー/ブランド名:
- Infineon
その他
詳細情報
Infineon TrenchStop IGBTトランジスタ、1100 → 1600 V
Infineonのコレクタ-エミッタ電圧の定格が1100 ～ 1600 VのIGBTトランジスタ製品です。TrenchStop™テクノロジーを使用しています。このシリーズには、高速度、高速回復アンチパラレルダイオード搭載の素子が含まれています。
• コレクタ-エミッタ電圧範囲: 1100 →1600 V
• 超低VCEsat
• 低ターンオフ損失
• 短テール電流
• 低EMI
• 最大ジャンクション温度: 175 °C
• 超低VCEsat
• 低ターンオフ損失
• 短テール電流
• 低EMI
• 最大ジャンクション温度: 175 °C
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
IGBTディスクリート&モジュール、Infineon
絶縁ゲートバイポーラトランジスタ又はIGBTは、3端子電源半導体デバイスで、高効率と高速スイッチングを実現しています。 IGBTは、制御入力用の絶縁ゲートFETとともに、バイポーラ電源トランジスタをスイッチとして1つのデバイスに統合することで、MOSFETのシンプルなゲート駆動特性とバイポーラトランジスタの高電流 / 低飽和電圧機能を組み合わせています。
仕様
特性 | |
|---|---|
| 最大連続コレクタ電流 | 75 A |
| 最大コレクタ- エミッタ間電圧 | 1200 V |
| 最大ゲート-エミッタ間電圧 | ±20V |
| 最大パワー消費 | 270 W |
| パッケージタイプ | TO-247 |
| 実装タイプ | スルーホール |
| ピン数 | 3 |
| トランジスタ構成 | シングル |
| 寸法 | 16.13 x 21.1 x 5.21mm |
| 動作温度 Max | +150 °C |
| 動作温度 Min | -40 °C |
