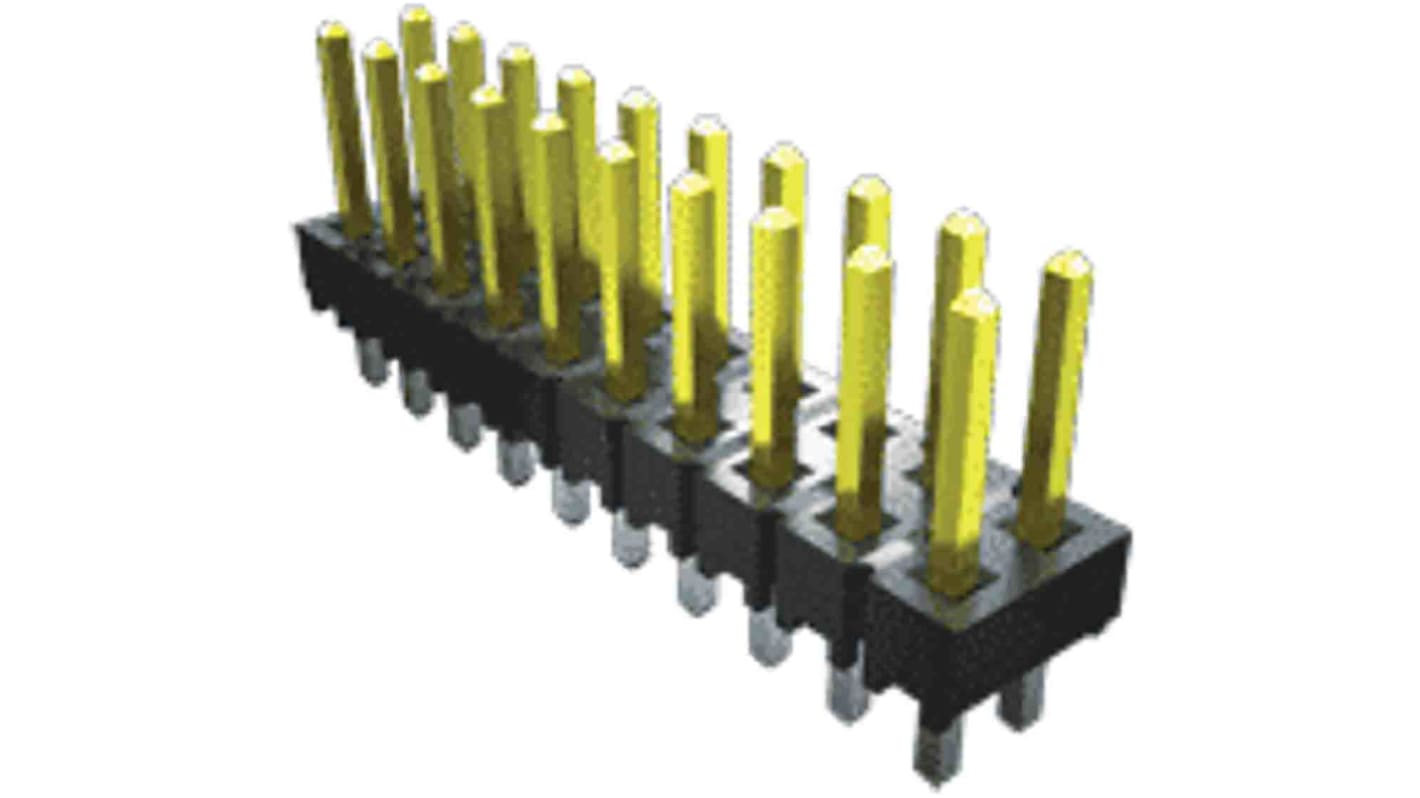

Samtec TSWシリーズペンタイプナイフピンヘッダ 10極 2.54 mm 2列, スルーホールシュラウドなし

RS品番:: 200-1737
メーカー型番:: TSW-105-15-F-D
メーカー/ブランド名:: Samtec

Samtec TSWシリーズペンタイプナイフピンヘッダ 10極 2.54 mm 2列, スルーホールシュラウドなし

ボリュームディスカウント対象商品

1個小計：*

￥161.00

￥177.10

￥3,000円を超える注文については、送料無料

一時的に在庫切れ

本日発注の場合は 2026年1月13日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価
1 - 24	￥161
25 - 249	￥140
250 - 499	￥119
500 - 999	￥98
1000 +	￥86

* 表示は参考価格です。ご購入数量によって価格は変動します。

RS品番:: 200-1737
メーカー型番:: TSW-105-15-F-D
メーカー/ブランド名:: Samtec

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Samtec
	シリーズ	TSW
	プロダクトタイプ	ピンヘッダ
	ピッチ	2.54mm
	材質	ガラス繊維入りポリエステル
	コンタクトの数	10
	行数	2
	方向	ペンタイプナイフ
	シュラウド/アンシュラウド	シュラウドなし
	コネクタシステム	基板対基板
	取付タイプ	スルーホール
	接触オペレーション	リン酸銅
	コンタクトポイント材質	金
	列ピッチ	2.54mm
	動作温度 Min	-55°C
	実装タイプ	はんだ
	コンタクトジェンダーコンタクト長さ	オス
	動作温度 Max	125°C
	規格 / 承認	No
	電圧	550 V

	すべて選択
	ブランド Samtec
	シリーズ TSW
	プロダクトタイプピンヘッダ
	ピッチ 2.54mm
	材質ガラス繊維入りポリエステル
	コンタクトの数 10
	行数 2
	方向ペンタイプナイフ
	シュラウド/アンシュラウドシュラウドなし
	コネクタシステム基板対基板
	取付タイプスルーホール
	接触オペレーションリン酸銅
	コンタクトポイント材質金
	列ピッチ 2.54mm
	動作温度 Min -55°C
	実装タイプはんだ
	コンタクトジェンダーコンタクト長さオス
	動作温度 Max 125°C
	規格 / 承認 No
	電圧 550 V

Document - TSW-108-14-F-S

ログインしてCADモデルをダウンロード

Samtec TSW シリーズは、角形ポスト Terminal ストリップです。絶縁材は、黒色ガラス繊維入りポリエステル製です。端子はりん青銅製です。コンタクトの総数は 10 個です。

めっき方法： Au または Sn over 50 μ "(1.27 μ m) Ni

動作温度範囲 :-55 ℃ ～ +125 ℃ (金 -55 ℃ ～ +105 ℃、すず

SSW とかん合した最大 550 V ac の電圧定格; BCS 又は ESQ とかん合した 500 V ac; CES でかん合された BCS 又は SSM 400 V ac で 450 VAC-RA/-RE

RoHS に準拠しています
