STマイクロ, 評価ボード 電源

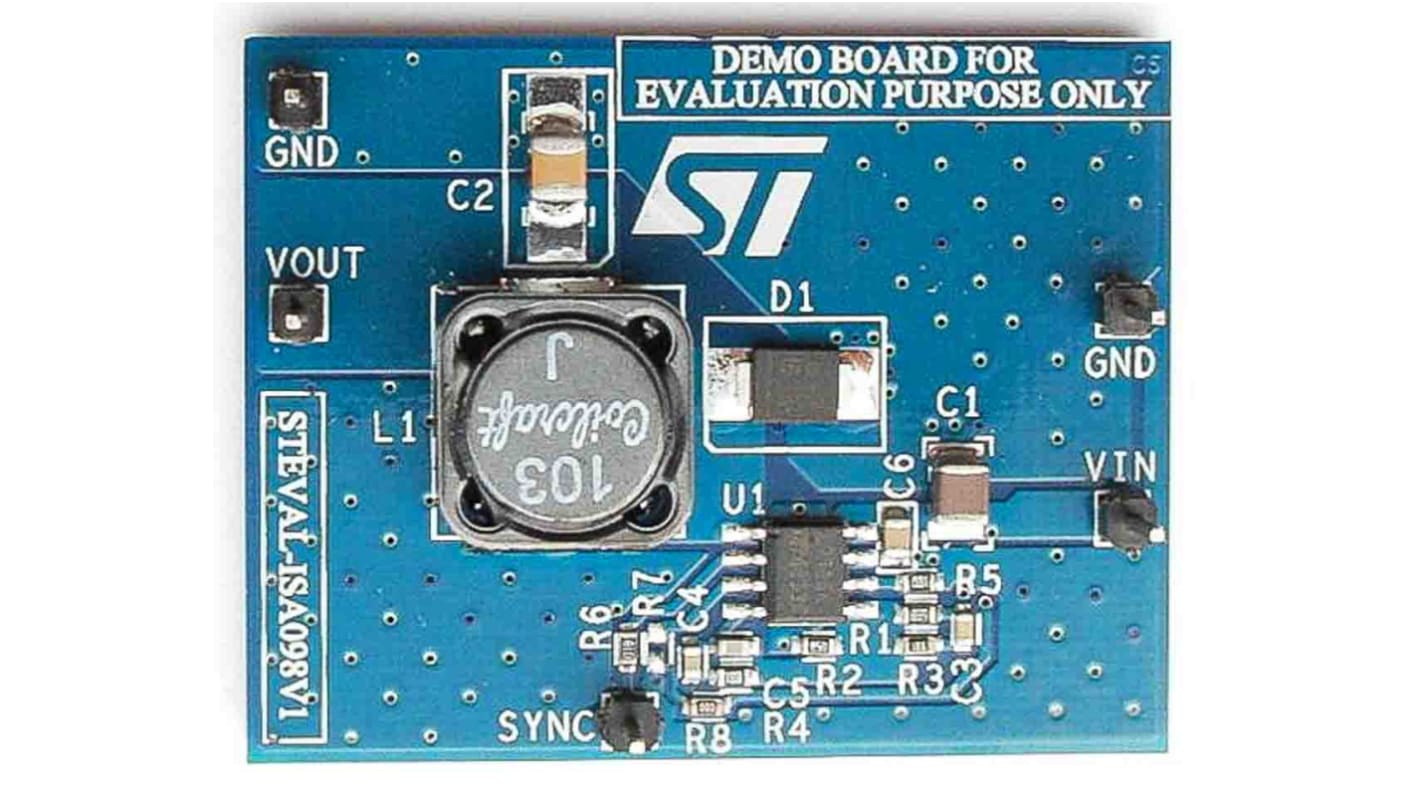

STEVAL-ISA098V1評価ボードは、L7985Aレギュレータ装置に基づくステップダウンスイッチング電源です。L7985A は、 2.5 A （最小）の電流制限のあるパワー MOSFET を組み込んだステップダウンレギュレータで、用途の条件に応じて負荷に最大 2 A の電流を供給することができます。
入力電圧範囲は 4.5 ∼ 38 V ですが、出力電圧は 0.6 ∼ VIN の範囲で設定できます。
最小限の外部コンポーネントセットが必要なこのデバイスは、 250 kHz のスイッチング周波数発振器を内蔵しており、最大 1 MHz まで外部で調整することができます。

出力電流: 2 A
入力電圧範囲： 4.5 → 38 V
調整可能な出力電圧: 0.6 V以上
250 kHz のスイッチング周波数を最大 1 MHz までプログラム可能
内部ソフトスタート及びイネーブル
• 低ドロップアウト動作: 100 %デューティサイクル
電圧フィードフォワード
• ゼロ負荷電流動作
• 過電流及び熱保護

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
