STマイクロ, 電源IC 開発キット, 評価ボード, 電源, ステップダウンスイッチング電源 用, STEVAL-ISA094V1

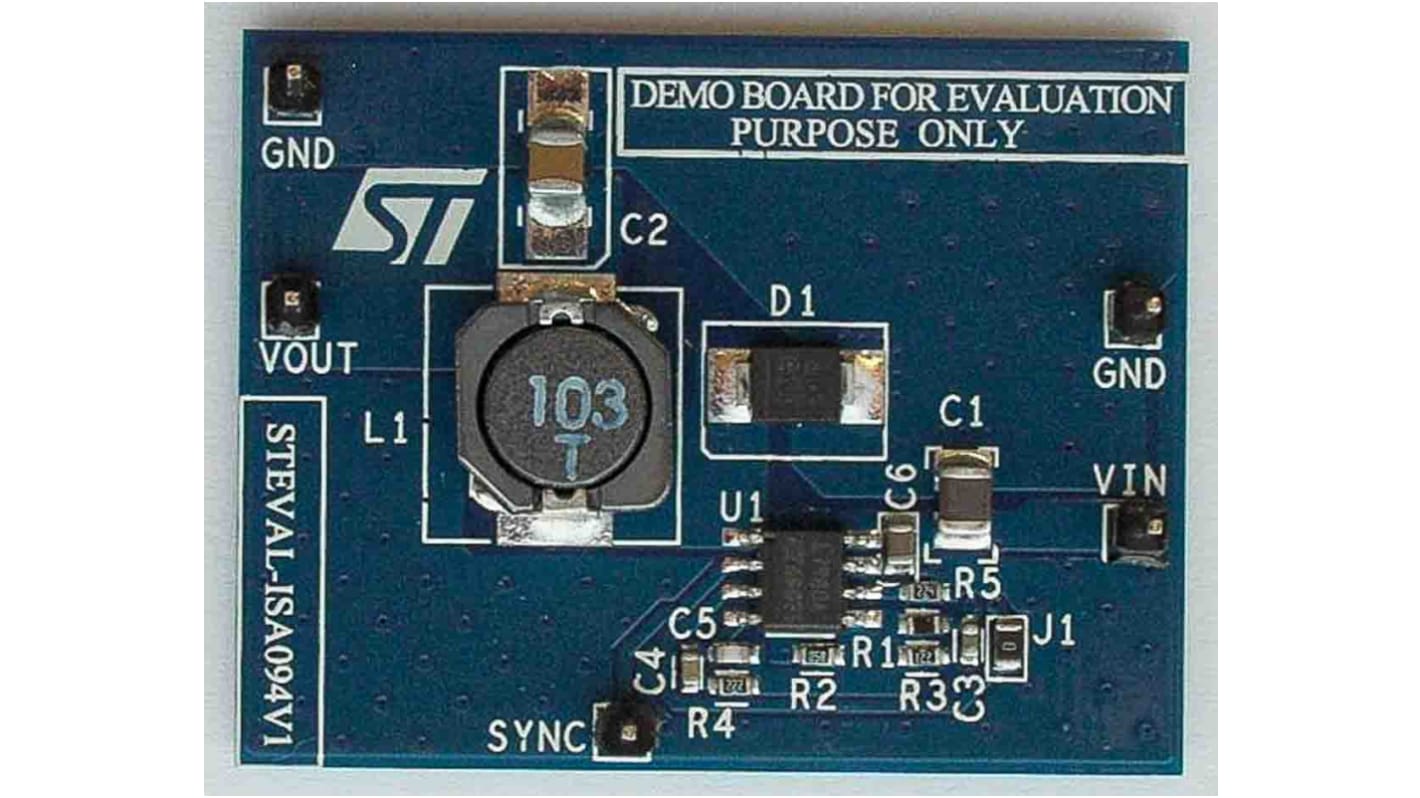

STEVAL-ISA094V1 は、 HSOP8 パッケージに収められた、 STMicroelectronics の L7981 スイッチングレギュレータをベースにしたステップダウンスイッチング電源です。L7981 は、パワー MOSFET を内蔵しており、用途の条件に応じて負荷に最大 3 A の電流を供給できます。
入力電圧範囲は 4.5 ∼ 28 V ですが、出力電圧は 0.6 ∼ VIN に設定できます。
外付け部品を最小限に抑える必要があるこのデバイスは、 250 kHz のスイッチング周波数発振器を内蔵しており、最大 1 MHz まで外部で調整することができます。

出力電流: 3 A
入力電圧: 4.5 → 28 V
調整可能な出力電圧: 0.6 V以上
スイッチング周波数： 250 kHz 、最大 1 MHz までプログラム可能
内部ソフトスタート及びイネーブル
• 低ドロップアウト動作: 100 %デューティサイクル
電圧フィードフォワード
• ゼロ負荷電流動作
• 過電流及び熱保護

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
