ヒートシンクの効果的な使用方法

ヒートシンクに関する基本的な用語を理解することは、適切な製品を選定する上で重要です。

• TDP (Thermal Design Power)：熱設計機能の持続的な最大発熱量。冷却性能の目安となります。
• °C/W：熱抵抗値。値が低いほど、温度上昇が抑えられ、冷却効率が高いとされます。
• CFM（Cubic Feet per Minute）：風量の単位。ファンが1分間に送り出す空気の量を示します。
• RPM（Revolutions Per Minute）：ファンの回転数。1分間あたりの回転数で、冷却性能や静音性に関係します。

また、ヒートシンクは「パッシブ」と「アクティブ」の二種類に分けられます。

• パッシブ型：ファンを使わず、自然放熱によって熱を分散します。黒色や銀色のシンプルなフィン構造が特徴です。
• アクティブ型：ファンや水冷システムなどの冷却装置を備えたタイプで、高い冷却性能を発揮します。

使用される材料には、軽量で安価なアルミに加え、熱伝導性に優れた銅、さらにはアルミと銅を組み合わせたハイブリッド型などがあります。日本のDIY市場では、特に高価な電子部品を扱う場合に、銅製やハイブリッド型のヒートシンクが好まれる傾向があります。

適切なヒートシンクを選ぶためには、以下の要素を総合的に検討することが重要です。

• 発熱量への対応：使用環境で発生する熱に対して、十分な放熱性能を持っているか
• 熱抵抗（℃/W）の低さ：値が低いほど冷却効率が良く、温度上昇を抑えられる
• 騒音レベル：静音性が求められる用途では、ファンの音も選定基準となる
• ケース内部のスペースとの適合：サイズや高さがケース内に収まるかどうか

これらの要素を総合的に検討することで、最適なヒートシンクを選定できます。

現代のCPUは、高性能化に伴い発熱量も大きくなっており、適切なCPU用ヒートシンクの選定は不可欠です。冷却が不十分な場合、CPUの性能が制限されるだけでなく、システム全体の安定性にも悪影響を及ぼすおそれがあります。

一般的な使用であれば、メーカー純正のストッククーラーで対応可能なこともありますが、ゲーミングやオーバークロックを行う環境では、より高い冷却性能を持ち、静音性や耐久性にも優れた市販の高性能クーラー（アフターマーケットクーラー）の使用が推奨されます。特に、オーバークロックを前提とする場合には、ヒートシンクの熱伝導効率やファンの風量（CFM）といった仕様にも注目し、より厳密な製品選定が求められます。

PCケースに十分なスペースがある場合は、簡易水冷クーラーの導入が効果的です。特に高負荷時でも安定した冷却が可能となり、動作の安定性が向上します。また、日本のような高温多湿な環境においては、水冷タイプのCPUヒートシンクは、騒音を抑えつつ効率よく熱を拡散できる手段として有効です。

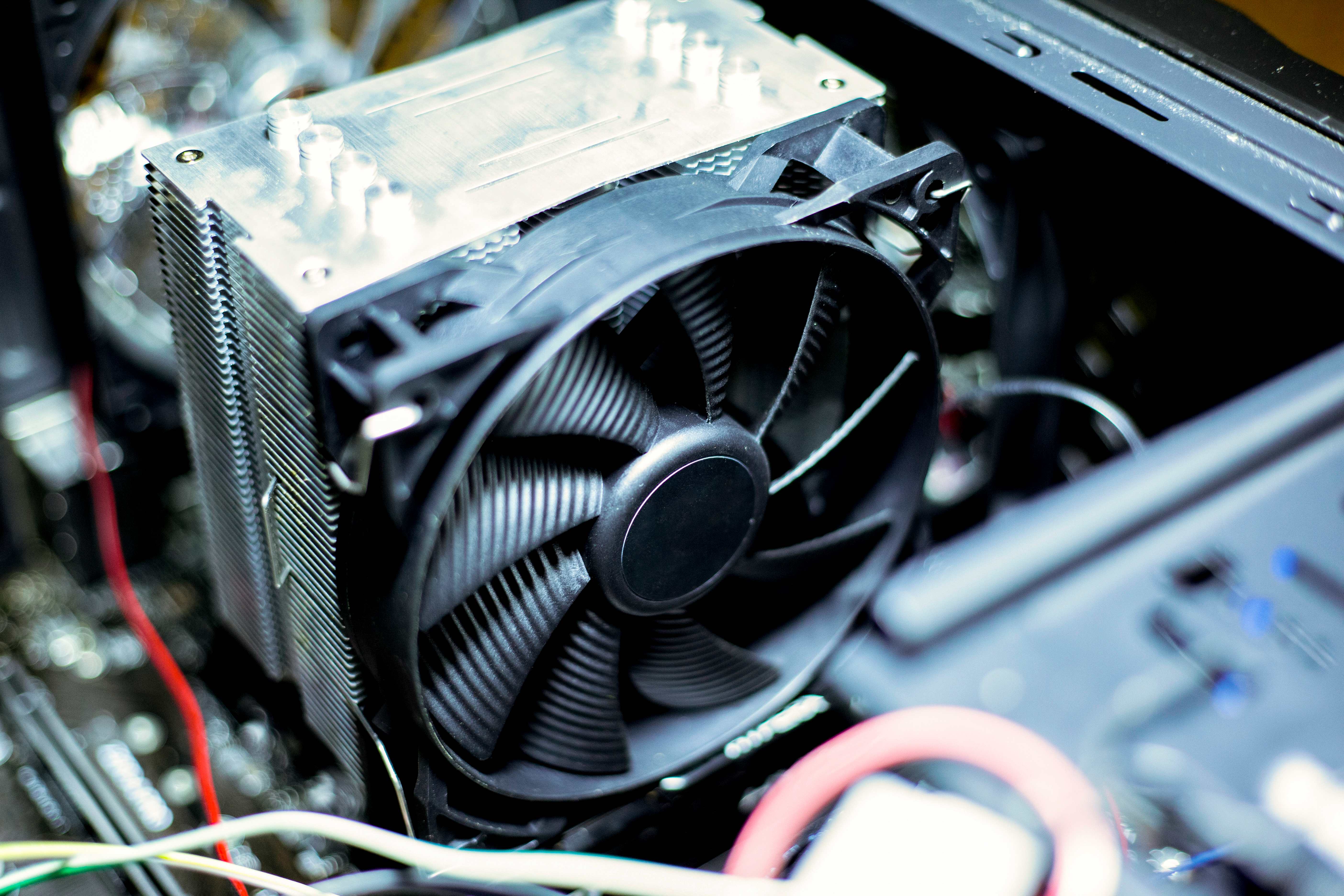

一方で、空冷クーラーを選ぶ際には、使用するPCケースのサイズや構造にも注意が必要です。大型のタワー型クーラーは優れた冷却性能を持ちますが、設置スペースが限られている場合には、トップフロー型やロープロファイル型など、コンパクトながら高性能な製品の検討が求められます。

ヒートシンク商品一覧には、日本市場向けの型番も揃っています。冷却性能・静音性・サイズなど、用途に応じた幅広い選択肢が用意されています。

GPUは、ゲーミングやレンダリングにおいて重要なコンポーネントであり、CPUよりも発熱しやすい傾向があります。これは、GPUが高度な並列処理を担い、高負荷の状態で動作する場面が多いためであり、冷却対策の重要性がより高まっています。

GPUメーカーの多くは、アクティブファンを備えた独自の冷却システムを採用しています。しかし、それだけでは冷却が不十分な場合もあり、ヒートパッドの追加や補助ファンの取り付けといった対策が選択肢となります。特にPCケース内のエアフローが制限されている構成や、長時間にわたる高負荷動作を想定する用途では、こうした追加の冷却手段が、システム全体の安定性とパフォーマンスの維持に大きく貢献します。

また、日本国内では高温多湿な夏場に備え、GPUの冷却性能を強化したいというニーズが高まる傾向にあります。そのため、サーマルパッドの交換や、より熱伝導性の高い素材へのアップグレードといったカスタマイズも注目されています。これらの対策は、GPUヒートシンクの冷却効率を最大限に引き出す上で非常に効果的です。

M.2 SSDは高速動作に伴い発熱が大きく、特に連続した読み書きが行われる場面では、温度上昇による性能低下（いわゆるサーマルスロットリング）が発生しやすくなります。そのため、適切な冷却対策が非常に重要となります。

このような熱対策として効果的なのがSSDヒートシンクです。温度上昇を抑えることで、性能の安定維持や寿命の延長につながります。最近では、ヒートシンクを標準搭載したM.2 SSDも増えていますが、後付けできるサードパーティ製品も多く、フォームファクタや放熱面積に応じて多彩な選択肢が用意されています。

RAMについては、メモリヒートシンクやヒートスプレッダといった冷却用パーツがあり、温度制御に加え、外観を引き立てる装飾要素としても活用されています。特に高周波で動作するDDR4やDDR5のメモリでは、発熱量が大きくなるため、冷却機構の有無がシステムの安定性やパフォーマンスに大きく影響します。冷却機構の導入は、快適な動作環境を維持する上でも重要です。

また、マザーボード上の発熱源であるVRM（電圧レギュレータモジュール）やチップセットも、適切な冷却が必要です。これらの部位をしっかり冷却することで、システム全体の安定性を保ちやすくなり、特にオーバークロックを行うユーザーにとっては必須の対策といえます。最近では、ハイエンドマザーボードにおいて、大型のVRM用ヒートシンクに加え、アクティブファンを備えたモデルも登場しており、高負荷時でも効率的に温度上昇を抑えられるよう設計されています。

冷却技術は進化を続けており、従来のフィンやファンに加えて、以下のような方式も登場しています。

• ベイパーチャンバー（蒸気室）：熱を均一に広げる高性能な冷却構造
• ヒートパイプ：熱を効率よく遠くまで伝えるための伝熱管
• グラフェン・カーボン素材：非常に高い熱伝導性を持ち、軽量で次世代素材として注目される
• ファンレス冷却：動作音ゼロを目指した設計で、静音志向のPCに最適
• 小型・Mini-ITX向け：省スペースながら十分な冷却性能を確保する設計

これらの冷却技術は、日本の限られた設置スペースや高温多湿な夏季環境にも対応できるよう、工夫されているのが特徴です。

ヒートシンクの冷却性能は、取り付け方によって大きく左右されます。取り付けが不適切だと、放熱がうまく行われず、かえって熱がこもる原因になるため注意が必要です。安定した冷却効果を得るためには、あらかじめ適切な準備を行い、正しい手順に従って取り付けることが重要です。

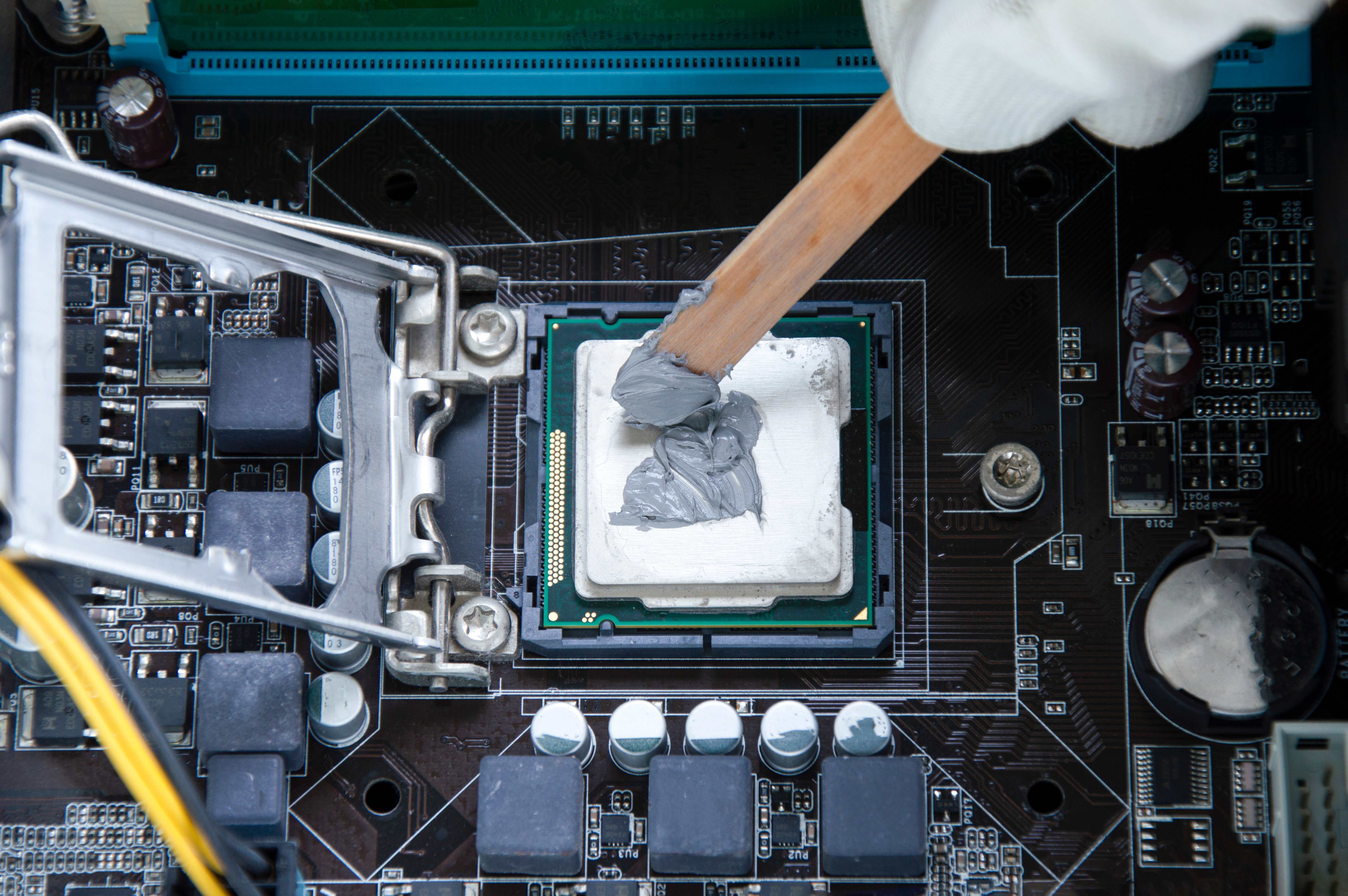

• サーマルペーストの塗布：サーマルペーストを過不足なく正確に塗布します。一般的には、CPU中央に米粒大の量を置く方法が推奨されますが、ヒートスプレッダの形状によっては、薄く均一に広げる方法が適している場合もあります。
• 接地面のクリーニング：接地面をアルコールで清掃し、塵や油分を完全に除去します。特に、手の皮脂や埃が残っていると、熱伝導率が著しく低下します。
• 適切な圧力での固定：ヒートシンクは均等な圧力でしっかりと固定する必要があります。締め付けすぎると基板やソケットの損傷につながるため、メーカーが推奨するトルクに従って取り付けるのが望ましいです。
• エアフローとの整合性：ヒートシンクやファンの向きが、ケース内のエアフロー（前面吸気・背面／天面排気）と合っているかを確認しましょう。これにより冷却効率が大きく向上します。
• 他部品との干渉確認：ケース内の他の部品と干渉していないかも重要な確認ポイントです。特に大型のCPUヒートシンクを取り付ける際は、メモリスロットやVRMヒートシンクと干渉しないかを事前に確認することが重要です。

これらのポイントに注意を払うことで、ヒートシンクの冷却性能を最大限に引き出し、長期間にわたる安定したシステム動作を維持することが可能になります。

ヒートシンクの清掃頻度は使用環境によって異なります。都市部では2〜3ヶ月に1回、地方の工業地域など粉塵の多い場所では月1回程度の清掃が目安です。また、ペットを飼っている家庭や喫煙環境では、よりこまめな掃除が必要になります。ヒートシンクのフィンに微細な埃が詰まると、熱交換効率が大幅に低下するため、定期的なメンテナンスが冷却性能を維持する鍵となります。

• エアダスターやソフトブラシを使い、ヒートシンクの隅々まで丁寧に埃を取り除きます。掃除機を弱モードで使用することも有効ですが、ファンを無理に回転させないよう注意が必要です。
• 結露や湿気による腐食にも注意が必要です。夏場の冷房による急な温度差や、冬場の加湿による湿度の上昇は、金属部分の酸化を引き起こし、放熱性能の低下につながることがあります。
• サーマルペーストは2〜3年を目安に再塗布しましょう。古くなったグリスは無水エタノールなどで完全に除去し、新しいものを均一に塗り直すことで、冷却性能を維持できます。硬化したグリスは熱伝導を妨げる原因となります。
• ヒートシンクの再設置時には、必ず水平かつ密着するよう丁寧に調整し、ネジの締め付けにムラがないようにします。圧力が不均一になると、CPUやGPUとの接触が不十分となり、冷却不良を招くおそれがあります。

メンテナンスを怠ると、冷却効率が下がり、最悪の場合は熱暴走や部品破損を引き起こすおそれがあります。ヒートシンクの性能を長く保ち、システム全体の安定性と寿命を維持するには、定期的な点検と清掃が欠かせません。

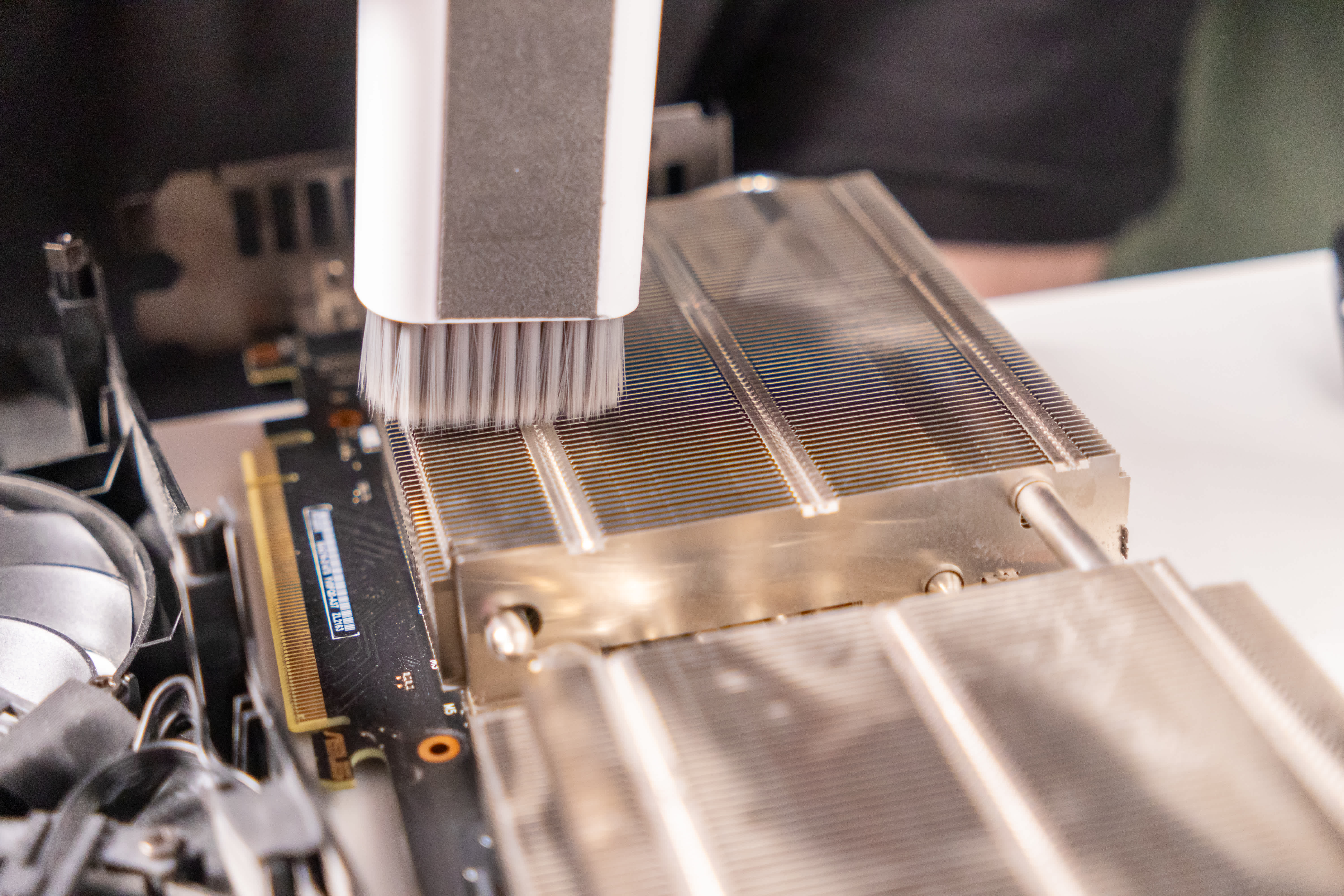

GPUヒートシンクを丁寧にブラシで清掃して、冷却性能と動作の安定性を維持している様子 必要に応じて、もう少し長めまたは短めのバリエーションもご提案できます。ご希望があればお知らせください。

オーバーヒートの兆候を見逃さないためには、専用ソフトの活用が効果的です。温度があらかじめ設定した閾値を超えた際に自動で警告を出すツールや、温度の変化をグラフで視覚的に確認できるモニタリングツールを併用することで、より正確で効率的な温度管理が可能になります。

• CPU/GPU温度モニタリングツール（例：HWMonitor、Core Tempなど）を日常的に活用し、温度の異常な上昇がないかを確認します。
• ファン回転数を監視・調整することで、静音性と冷却性能のバランスを最適化できます。BIOSや専用ソフトを使ってカスタムファンカーブを設定すれば、温度に応じた柔軟な冷却制御が可能になります。
• システムログに記録された警告を確認することで、過去に発生した異常や発熱のタイミング・原因を把握する手がかりになります。

また、「PCヒートシンク」や「水冷ヒートシンク」などのアップグレードは、冷却性能の向上に効果的です。たとえば、ヒートシンクの大型化や、素材をアルミから熱伝導性の高い銅に変更することで放熱効率が改善されます。また、ファンの静音性や風量を強化することで、システム全体の冷却性能を向上させることができます。

加えて、エアフローの最適化も忘れてはならない要素です。吸気と排気のバランスを整えることで、ケース内の空気の循環が良くなり、ヒートシンクの冷却性能がさらに向上します。フィルタやケーブルの配置による気流の妨げを減らすことも、冷却の安定性を高める上で欠かせません。

長期的にシステムを安定稼働させるためには、温度管理への配慮と柔軟な対策が必要です。定期的なモニタリングと適切な調整を行うことで、トラブルの予防と性能の維持が可能になります。
