空圧システムの基本構成：コンプレッサ・FRL・バルブ・シリンダ・継手の役割

工場の自動化ラインで、シリンダがワークを押し出す動作や、バルブが切り替わる動作の多くに、圧縮空気の力が使われています。空圧システムは部品点数こそ多いものの、役割ごとに整理すればしくみは意外とシンプルです。

ここでは、空圧システムの基本構成について、空気の流れに沿ってコンプレッサから継手まで順に解説します。

空気圧とは、圧縮空気が持つ圧力エネルギーを、機械の動力として利用する仕組みです。電動モーターや油圧に比べて機器の構造がシンプルで軽く、扱いやすいのが持ち味です。押す、つかむ、送り出すといった単純な動作を、高速で繰り返す用途に適しています。

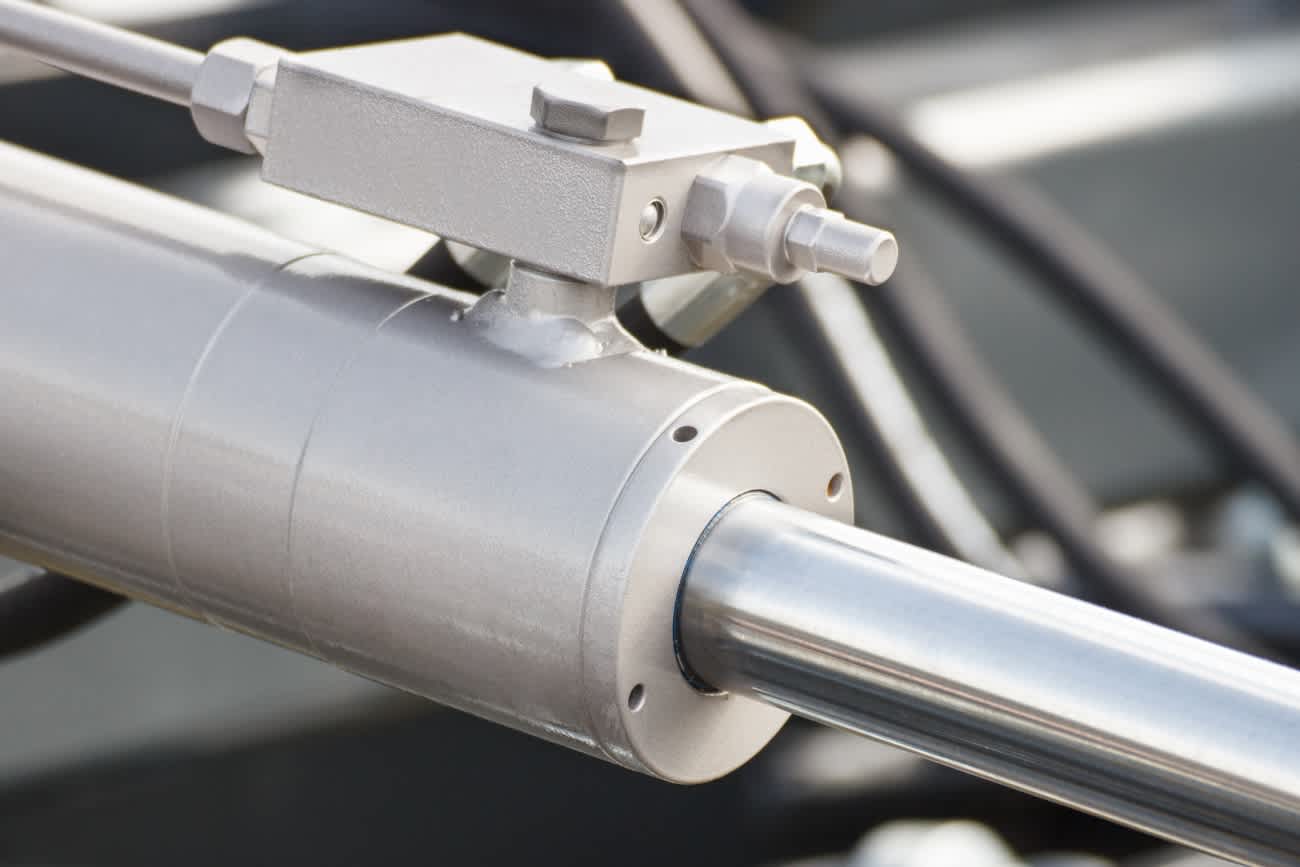

油圧との違い

油空圧とは、油圧と空圧の総称です。油圧は大きな力を必要とする用途に向いている一方、空圧は清潔性に優れ、応答が速く、比較的小さな力で動作をすばやく繰り返す用途に適しています。食品や電子部品の現場で空圧がよく使われるのは、油漏れによる汚染の心配が少ないためです。RSコンポーネンツでは油圧・空圧の製品群を幅広く取り扱っています。

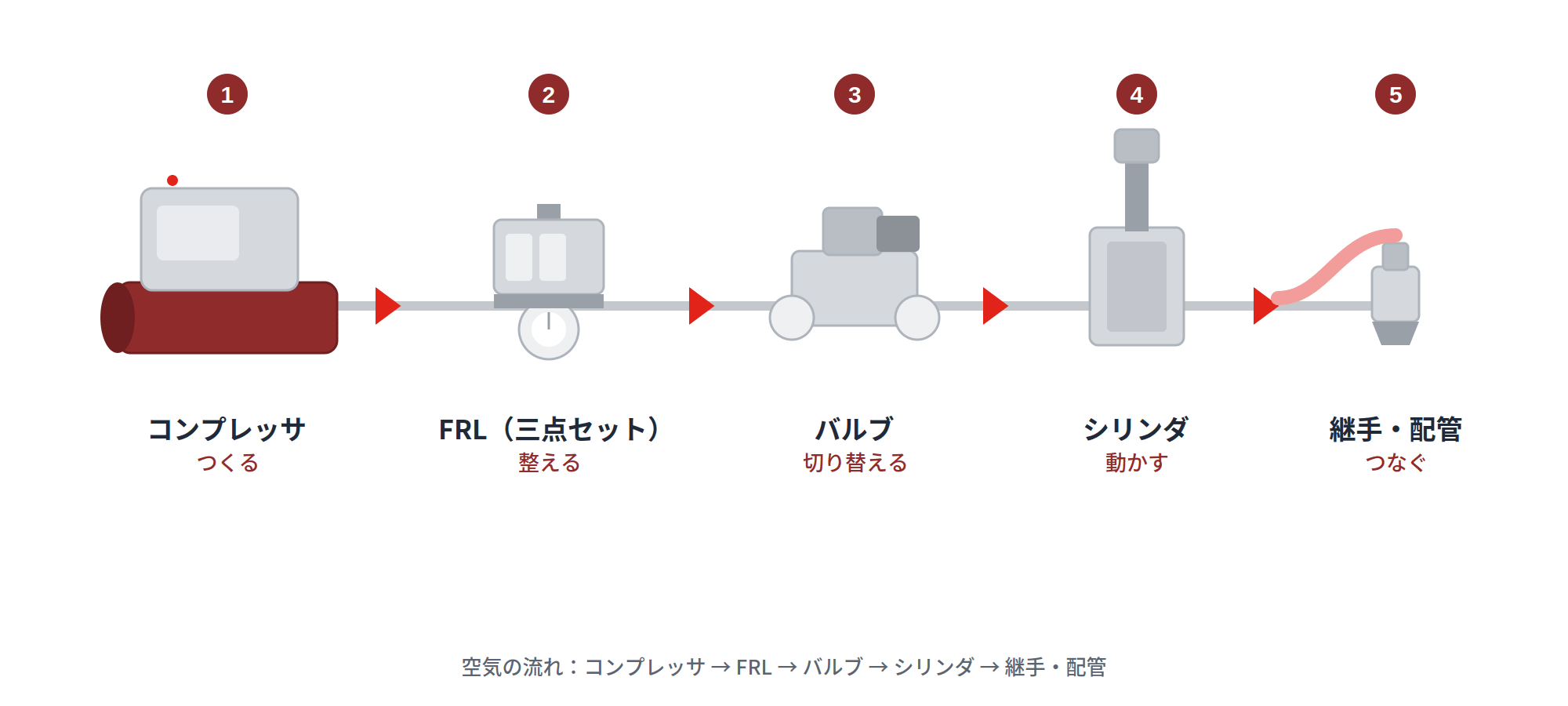

空圧システムの基本構成

空圧機器とは、圧縮空気をつくり、整え、流れを切り替え、動きに変える一連の部品の総称です。このうち、空気の流れや圧力を制御する機器を空圧制御機器と呼びます。

空気圧制御の使用例：どのような場面で使われるのか

空気圧制御の使用例としては、ワークの搬送や位置決め、プレスや圧入、ゲートやクランプの開閉などが挙げられます。繰り返し動作が多く、一定の力で高速に動かす必要がある工程に適しています。

作動圧力を監視する場合は、空圧センサ・スイッチや圧力計を組み合わせることで、異常を検知しやすくなります。速度を調整する場合は、排気量を絞るスピードコントローラを継手部分に取り付ける方法が一般的です。

同じシリンダでも、圧力を上げると力が増す一方で、空気消費量や動作時の衝撃も大きくなります。必要な力とタクトタイム（1サイクルにかかる時間）をもとに圧力と速度を設定することで、効率的な構成にできます。

空圧は手軽な反面、空気を「使い切って捨てる」動力です。効率よく安全に使うには、消費量と保守の二点を最初に見ておくと安心です。

エア消費量と圧力の見積もり

シリンダやバルブが増えるほど、必要な空気の量は増えます。ピーク時にも必要な圧力を維持できる容量を確保しないと、機器の動作が遅くなったり、停止したりすることがあります。空気消費量は、シリンダのサイズや動作頻度をもとに概算できます。

漏れとメンテナンス

空圧システムで見落とされがちなのが、継手やチューブからのわずかな漏れです。少量でもコンプレッサは動き続けるため、電気代として積み重なります。定期的にドレン（水抜き）を行い、フィルタエレメントを交換することも、安定運転には欠かせません。

安全面の注意：残圧と不意の動作

空圧特有のリスクとして、システムを止めても配管内に空気が残る「残圧」があります。残圧が抜けきらないうちにシリンダが不意に動くと、思わぬけがにつながります。整備を行う前には残圧を確実に排出し、必要に応じて元弁をロックアウトしたうえで作業する手順を徹底します。

空圧機器の基礎は、「つくる・整える・切り替える・動かす・つなぐ」という役割の流れに沿って整理すると、どこが欠けても動かない理由まで見えてきます。新しく組むときも、既存ラインを直すときも、この順番でたどれば必要な部品を漏れなく洗い出せます。
