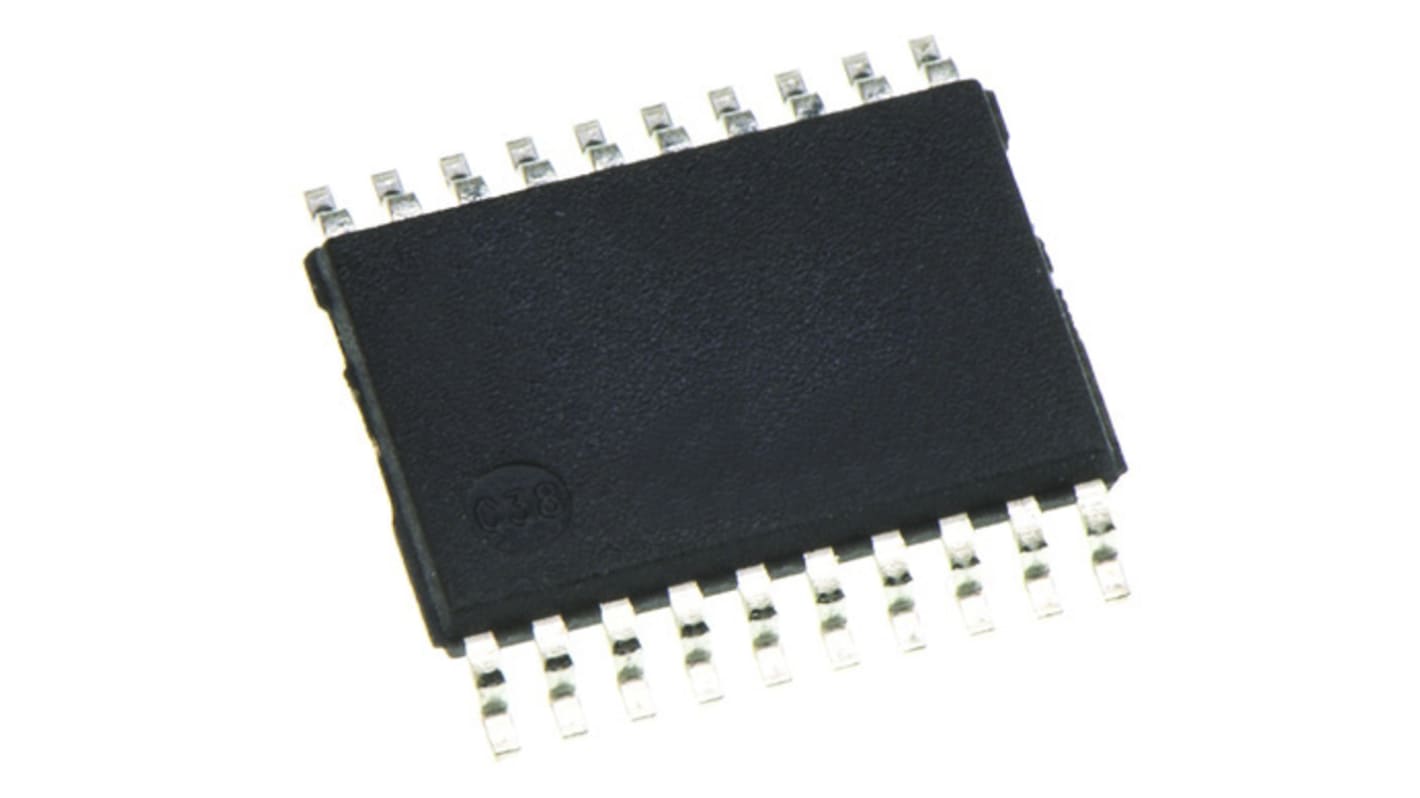

Toshiba オクタルDタイプラッチ, 20-Pin Dタイプ 表面実装 74VHC573FT

74VHC573FTは、シリコンゲートC2MOS技術に基づいて製造された、3ステート出力を備えた先進の高速CMOSオクタルラッチです。CMOSの低消費電力を維持しながら、同等のバイポーラショットキーTTLに匹敵する高速動作を実現しています。この8ビットDタイプラッチは、ラッチイネーブル入力(LE)と出力イネーブル入力(OE)によって制御されます。OE入力がハイの場合、8つの出力がハイインピーダンス状態になります。入力保護回路により、供給電圧に関わらず入力ピンに0 → 5.5 Vを印加できるようになります。この装置は、5 Vシステムと3 Vシステム、及びバッテリバックアップのような2つの電源システムのインターフェイスに使用できます。この回路は、電源電圧と入力電圧のミスマッチによる装置の損傷を防止します。

広い動作温度範囲: Topr = -40 → 125 °C
高速: fMAX = 180 MHz (標準) @ VCC = 5.0 V
低消費電力: ICC = 4.0 μA (最大) @ Ta = 25 °C
高ノイズ耐性: VNIH = VNIL = 28 % VCC (最小)
全入力でパワーダウン保護機能を実現
平衡伝搬遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 5.5 V
低ノイズ: VOLP = 1.0 V (最大)
74シリーズ(74AC / HC / AHC / LVなど)の
573タイプと互換性があるピン配置及び機能
