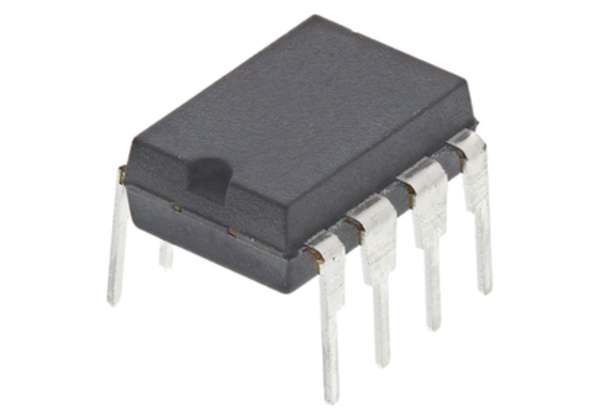

コンパレータとは？その仕組みと用途について解説

コンパレータは、多くの電子機器や制御システムに欠かせない重要な回路です。本記事では、コンパレータの役割や動作の仕組み、採用するメリットについて分かりやすく解説します。

電圧を扱う電子回路には、用途に応じたさまざまな専用回路が用いられます。コンパレータはその一つで、その名称が示すとおり、2つの電圧を比較するために設計された回路です。コンパレータは2つの入力電圧を受け取り、それらを比較したうえで、どちらの電圧が高いかを出力によって示します。出力は連続的な値ではなくHighかLowの二値となるため、コンパレータはアナログ信号を1ビットのデジタル信号へ変換する回路と捉えることもできます。

コンパレータは汎用性の高いデバイスで、さまざまな用途に使用されます。その一例がゼロクロス検出器です。ゼロクロス検出器は、正弦波が負電圧から正電圧へ、または正電圧から負電圧へと変化する際に、電圧が0Vを通過するポイントを検出します。主に電力回路の監視に利用されるほか、モデムや各種家庭用機器にも広く採用されています。身近な例としては、バッテリー残量の低下を検知して警告を出す電圧監視回路や、サーミスタと組み合わせて設定温度を超えたときにファンを動作させる温度検出回路などが挙げられます。交流電圧が0Vになる瞬間にスイッチングすることで、突入電流やノイズの発生を抑えられるため、調光器やソリッドステートリレーの制御タイミングの基準としても用いられます。

コンパレータのもう一つの用途が、弛張発振回路（リラクゼーション発振器）です。コンデンサの充放電としきい値の比較を繰り返すことで、一定周期の信号を生成する回路で、表示器や点滅灯、インバータなどに使用されます。コンパレータの出力は方形波となり、コンデンサ側では三角波に近い波形が得られます。これらは正弦波以外の周期波形であることから、非正弦周期波形と呼ばれます。

また、コンパレータはA/Dコンバータ（アナログ-デジタル変換器）にも利用されています。A/Dコンバータはアナログ信号をデジタルデータへ変換し、電圧値をデジタル情報として出力します。こうした高い汎用性から、スマートフォン、音響機器、デジタルカメラをはじめとする画像機器など、幅広い電子機器で使用されています。なかでもフラッシュ型A/Dコンバータでは、多数のコンパレータを並列に配置して入力電圧を一度に比較することで、極めて高速な変換を実現しています。

コンパレータは、ウィンドウ検出器にも使用されます。ウィンドウ検出器は2つのコンパレータを用いて構成され、その出力をAND論理ゲートに入力することで、入力電圧が上限と下限の間に収まっているかを判定します。これにより、電源電圧の異常や測定値が許容範囲を外れたことを検出できます。主な用途として、産業用警報装置、生産ラインでの製品検査、レベルセンサなどの安全関連機器が挙げられます。

さらに、コンパレータはヌル検出器（ヌル計器）にも用いられます。ヌル検出器は回路内のゼロ電圧状態を検出するための装置で、電圧や電流を測定するガルバノメータ（検流計）と同様の用途で使用されることがあります。

コンパレータには、用途に応じてさまざまな種類があります。その一つが反転コンパレータです。反転コンパレータは、これまで説明してきたようにオペアンプを用いて電圧を比較する回路です。基準電圧と入力電圧を比較して出力を生成し、入力電圧がオペアンプの反転入力端子（－端子）に接続されていることから、「反転コンパレータ」と呼ばれています。この構成では、入力電圧が基準電圧を上回ると出力がLowになり、下回るとHighになります。

電子コンパレータのもう一つの種類が非反転コンパレータです。非反転コンパレータは、反転コンパレータとは逆の構成で動作します。この回路もオペアンプ、基準電圧回路、入力回路で構成されていますが、反転コンパレータとは異なり、入力回路は非反転入力端子（＋端子）に、基準電圧回路は反転入力端子（－端子）に接続されます。ただし、回路図の基本構成は反転コンパレータと同様で、2つの入力と1つの出力を備えています。そのため動作は反転コンパレータと逆になり、入力電圧が基準電圧を上回ると出力がHighになります。

最後に紹介するのが、複数の回路を1つのチップに集積したタイプです。例えばLM324は4回路入りのオペアンプで、これをコンパレータとして使用すれば、1つのデバイスで4系統の比較処理を行えます。また、LM339のように4回路を搭載したコンパレータ専用ICも広く用いられています。このデバイスでは、反転入力信号を負入力端子（－端子）に、非反転入力信号を正入力端子（＋端子）に接続します。この構成はチップ内の4つの回路すべてに共通しています。反転コンパレータや非反転コンパレータと同様に、各回路は2つの入力信号を比較し、1つの出力を生成する仕組みで動作します。
